USB в штатной магнитоле
Ai1973 - Егорьевск 76 | 18:47 | Среда, 11 Января 2012
Пользователь
Оффлайн
M_Swan, на фото, где составной на 20 pin., нумерация контактов со схемой не бъёт. Где вы взяли это фото?


Kia Picanto Comfort 2010г МКПП 1,0л
Меню форума
M_Swan - Москва 77 | 21:03 | Среда, 11 Января 2012
Пользователь
Оффлайн
Ai1973,
не помню, набрал в картинках гугла "mini iso 20 pin", вылезла куча картинок. Думаю, что этот разъем придумали до USB, и в аудиоустройстах нумерация контактов, видимо, такая. Гляньте, например, здесь>> .


Kia Picanto Comfort 2009г АКПП 1,1л
на родных дисках R13
Меню форума
Ai1973 - Егорьевск 78 | 21:39 | Среда, 11 Января 2012
Пользователь
Оффлайн
Спасибо.Теперь только распиновку по контактам штатной магнитолы найти...


Kia Picanto Comfort 2010г МКПП 1,0л
Меню форума
M_Swan - Москва 79 | 01:58 | Пятница, 13 Января 2012
Пользователь
Оффлайн
Так она же показана на схеме из книги по ремонту!

Добавлено (13 Январь 2012, 01:58)
---------------------------------------------
А так, если перенести обозначения клемм с составного разъёма на магнитолу, то, кажись, вот что должно получиться (для магнитолы RADIO/CD/MP3 PA710):

C1-1 = 1
C1-5 = 2 Tel mute Выключатель беззвучного режима
C1-3 = 3
C1-2 = 4
C1-6 = 5
C1-4 = 6
C2-1 = 7 AUX in right Цифровой вход (справа)
C2-5 = 8 S/Wheel remo. Переключатели управления аудиосистемой на руле
C2-3 = 9 AUX GND Цифровой вход (масса)
C2-2 = 10 AUX in left Цифровой вход (слева)
C2-6 = 11 S/Wheel remo. GND Переключатели управления аудиосистемой на руле (масса)
C2-4 = 12 AUX in detect Цифровой вход (определение сигнала)
C3-1 = 13
C3-6 = 14
C3-4 = 15 USB D(+)
C3-2 = 16 USB D(-)
C3-7 = 17 USB IPOD VDD
C3-5 = 18 USB IPOD GND
C3-3 = 19
C3-8 = 20

То есть в части AUX и USB эта таблица соответствует как схеме из книги, так и схеме Juch'а (что, естественно, само собой подразумевалось 001 ). Вот с MUTE вопрос... 023

А магнитола, похоже, поддерживает подключение телефона и дистанционное управление с руля. Хотя, я, например, не знаю, зачем телефон подключается к магнитоле.



Кстати, вопрос: к задней панели магнитолы можно дотянуться, если вытащить перчаточный ящик (ну чтоб наощупь воткнуть в магнитолу разъём mini ISO, не вытаскивая манитолу из торпедо)?

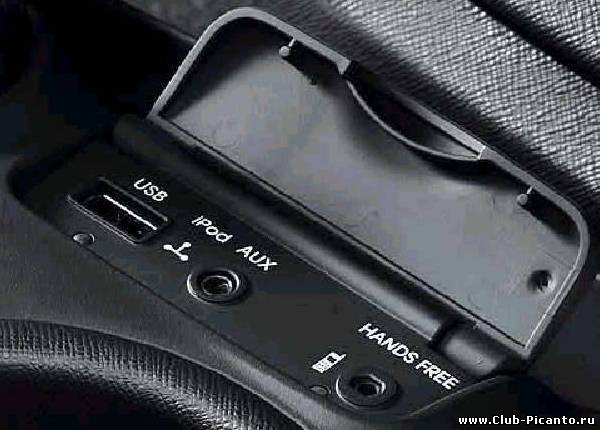

Прикрепления: 9925766.jpg (133.9 Kb)


Kia Picanto Comfort 2009г АКПП 1,1л
на родных дисках R13
Меню форума
Oleg - Йошкар-Ола 80 | 09:30 | Пятница, 13 Января 2012
Don`t Worry, Be Happy
Администратор
Оффлайн
Quote (M_Swan)
Хотя, я, например, не знаю, зачем телефон подключается к магнитоле.

Миш, там же написано:"HANDS FREE". Это чтобы включить функцию "Свободные руки", т.е., громкую связь. Правда, сейчас современные магнитолы делают это по блютусу. Очень даже удобно.
Не стал ссылки выкладывать, дабы не получить по шее за спам. Но, если интересно, набери в Яндексе "блютус в автомагнитоле". Там много чего. 038


Пиканто ТА 2013, 1.0, МКПП
Как вставить фото в сообщение
Меню форума
unicle13 - Челябинск 81 | 10:43 | Пятница, 13 Января 2012
Пользователь
Оффлайн
C1-5 = 2 Tel mute Выключатель беззвучного режима

включается закорачиванием на массу.
у меня магнитола пионер. там тоже есть отдельный проводок, я так сделал - вывел отдельную кнопку.
а вообще по идеет к нему подключается устройство "свободные руки", и оно при звонке включает беззвучный режим.

Добавлено (13 Январь 2012, 10:43)
---------------------------------------------

Quote (M_Swan)
Хотя, я, например, не знаю, зачем телефон подключается к магнитоле.


подключается не телефон, а "HANDS FREE", а он уже в свою очередь врубает MUTE 001


Kia Picanto EX 2005г МКПП 1,0л
'
Меню форума
Ai1973 - Егорьевск 82 | 16:44 | Пятница, 13 Января 2012
Пользователь
Оффлайн
Поясняю-хотелось бы увидеть заднею панель с обозначениями контактов.Со схемами всё понятно а вот как в реальности всё это?


Kia Picanto Comfort 2010г МКПП 1,0л
Меню форума
Oleg - Йошкар-Ола 83 | 18:48 | Пятница, 13 Января 2012
Don`t Worry, Be Happy
Администратор
Оффлайн
Quote (Ai1973)
хотелось бы увидеть заднею панель с обозначениями контактов.


Пожалуйста! 173



Ссылка на информацию


Пиканто ТА 2013, 1.0, МКПП
Как вставить фото в сообщение
Меню форума
Ai1973 - Егорьевск 84 | 21:12 | Пятница, 13 Января 2012
Пользователь
Оффлайн
Эту схему я видел,по ней не работает.Хотелось бы увидеть распиновку всех контактов и не самими сделанную.........
Приведённая схема сделана вручную,нужно заводское обозначение.


Kia Picanto Comfort 2010г МКПП 1,0л
Меню форума
Oleg - Йошкар-Ола 85 | 21:45 | Пятница, 13 Января 2012
Don`t Worry, Be Happy
Администратор
Оффлайн
Quote (Ai1973)
нужно заводское обозначение.

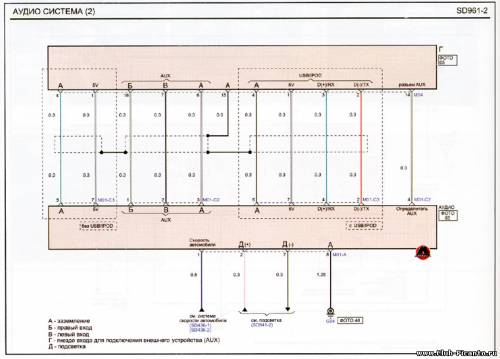

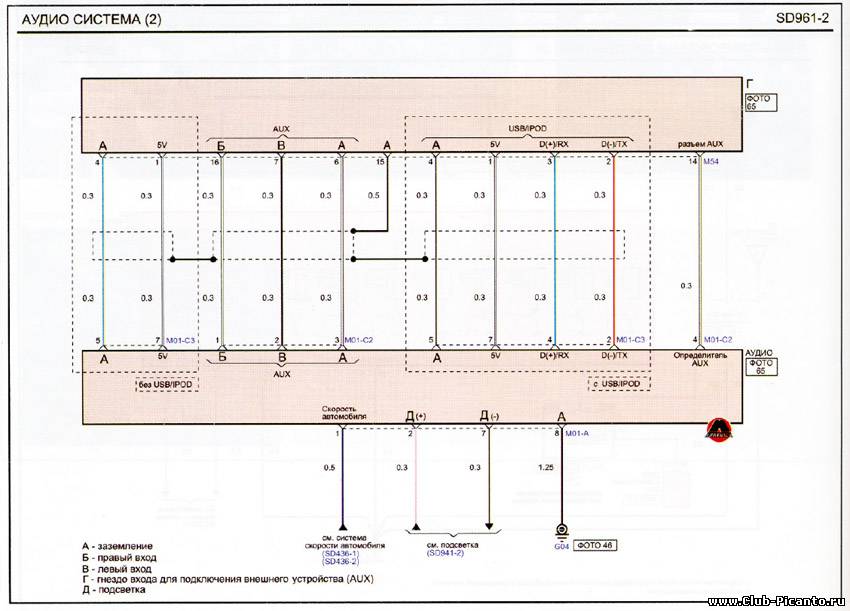

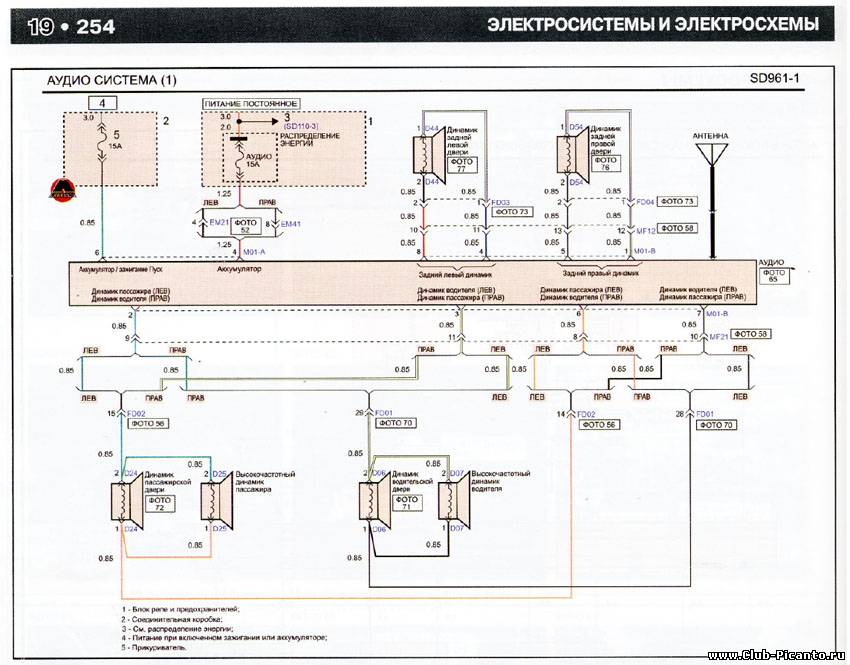

Для 06-08 г.в., но уже с круглыми фарами.





Вряд ли найдешь что-то более свежее.
Прикрепления: 2466499.jpg (143.5 Kb) · 4551501.jpg (133.5 Kb)


Пиканто ТА 2013, 1.0, МКПП
Как вставить фото в сообщение
Меню форума
M_Swan - Москва 86 | 21:18 | Суббота, 14 Января 2012
Пользователь
Оффлайн
Ai1973,
видите, мы уже по два раза выложили одни и те же картинки.
Та распиновка (клеммы 1...20), которую я привёл выше, списана с книжки по ремонту. А в книжку перерисовано, вероятно, с сайта техподдержки.
Наберите в поисковике "RADIO / CD / MP3 (PA710)"
Здесь описана распиновка как раз для неё для пикантовской (повторюсь, списанная с книжки). Но магнитола с указанным обозначением встречается в интернете и для других моделей Хёндэ/КИА, у этих магнитол и другой внешний вид, и другая распиновка.
В Пиканто же, судя по инструкции, бывает ещё магнитола "RADIO / CD / MP3 (H000)". По поводу её распиновки пока данных нет, но, наверное, не должна отличаться-то.

Добавлено (14 Январь 2012, 21:18)
---------------------------------------------
Quote (unicle13)
подключается не телефон, а "HANDS FREE"

Разве Hands free подключается не к самому телефону? (Ну, типа как у героя С. Безрукова в продолжении "Иронии судьбы"...)
Что, беспроводная гарнитура и хэндз-фри - это разные вещи? Пардон за безграмотность... 010


Kia Picanto Comfort 2009г АКПП 1,1л
на родных дисках R13
Меню форума
unicle13 - Челябинск 87 | 21:57 | Суббота, 14 Января 2012
Пользователь
Оффлайн
по принципу действия да, а вообще разные.
хендз-фри в авто это система громкой связи.
да, телефон подключается к ней, а к ней уже подключается проводок с магнитолы.


Kia Picanto EX 2005г МКПП 1,0л
'
Меню форума
unicle13 - Челябинск 88 | 22:03 | Суббота, 14 Января 2012
Пользователь
Оффлайн

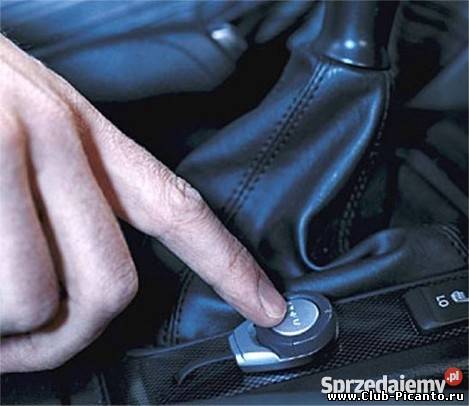

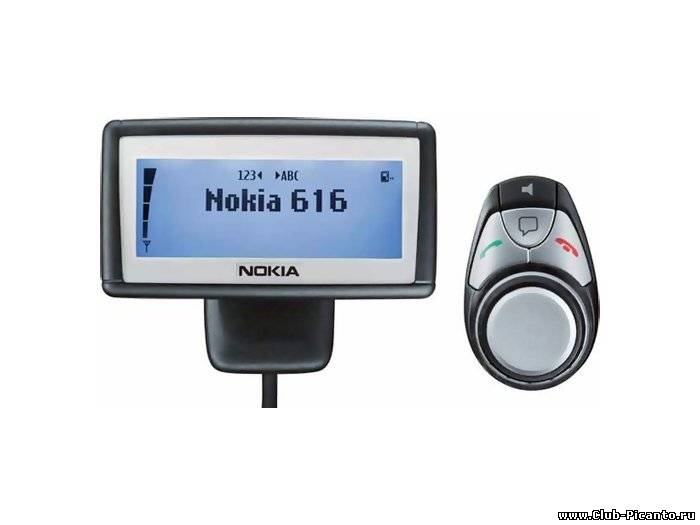

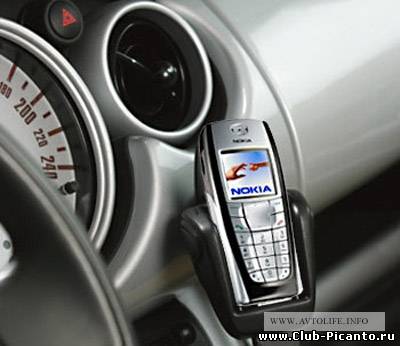

Прикрепления: 7922989.jpg (62.8 Kb) · 6674971.jpg (23.8 Kb) · 3260548.jpg (44.3 Kb) · 2725120.jpg (38.1 Kb)


Kia Picanto EX 2005г МКПП 1,0л
'
Меню форума
unicle13 - Челябинск 89 | 22:07 | Суббота, 14 Января 2012
Пользователь
Оффлайн

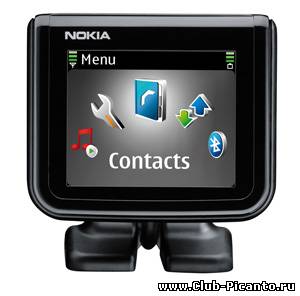

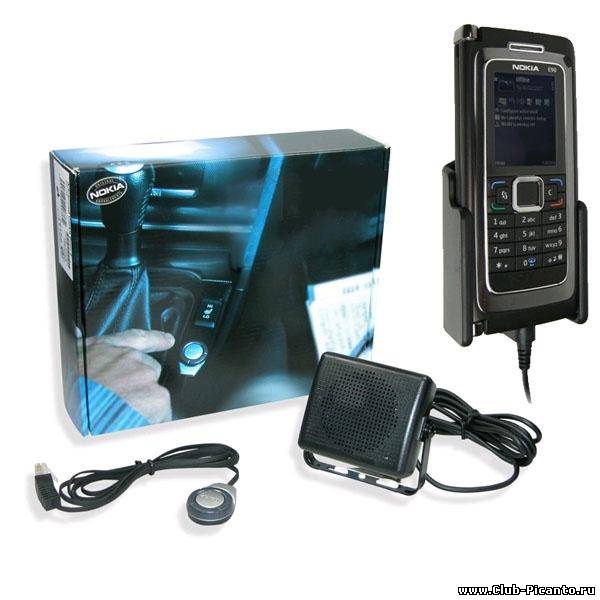

это комплект Nokia CK-600 Bluetooth Hands Free Car Kit (не реклама и не спам 001 )



Прикрепления: 8904541.jpg (21.4 Kb) · 4532990.jpg (6.0 Kb) · 9228905.jpg (7.5 Kb) · 6981778.jpg (5.9 Kb)
Сообщение отредактировал unicle13 - Суббота, 14 Января 2012, 22:08


Kia Picanto EX 2005г МКПП 1,0л
'
Меню форума
Oleg - Йошкар-Ола 90 | 22:26 | Суббота, 14 Января 2012
Don`t Worry, Be Happy
Администратор
Оффлайн
Но проводные системы - уже устаревшие.
Сейчас громкую связь осуществляют магнитолы, оборудованные блютусом. Они связываются с телефоном по радиоканалу. Причем этой функцией обладают и девайсы
средней ценовой категории.
Как примеры:






И т.д.
