Установка передней камеры на Киа Пиканто ТА (2011++)
Гаечный ключ
01 Июня 2016
1812
6
5.0
На всяких там крузерах с лехусами и мерседесами уже давно ставят камеры переднего вида (впередсмотрящие). А Пиканта чем хуже? Мы тоже не только лаптем щи хлебаем.
Тем более, что однажды жена, попортив бампером бетонный бордюр, сказала: "А вот у нас есть камера заднего вида. Нельзя ли и вперед что-нибудь такое? А то я вынуждена за 2 метра от бордюра парковаться... "

Пришлось в очередной раз ходить на известный китайский сайт и порыться там. Ну и конечно же там, как в Греции. И даже связь по радиоканалу, что меня очень заинтриговало, т.к. вспомнилось, как я искал дырку (пардон, отверстие...) на старой машине, чтобы протащить какой-то провод.

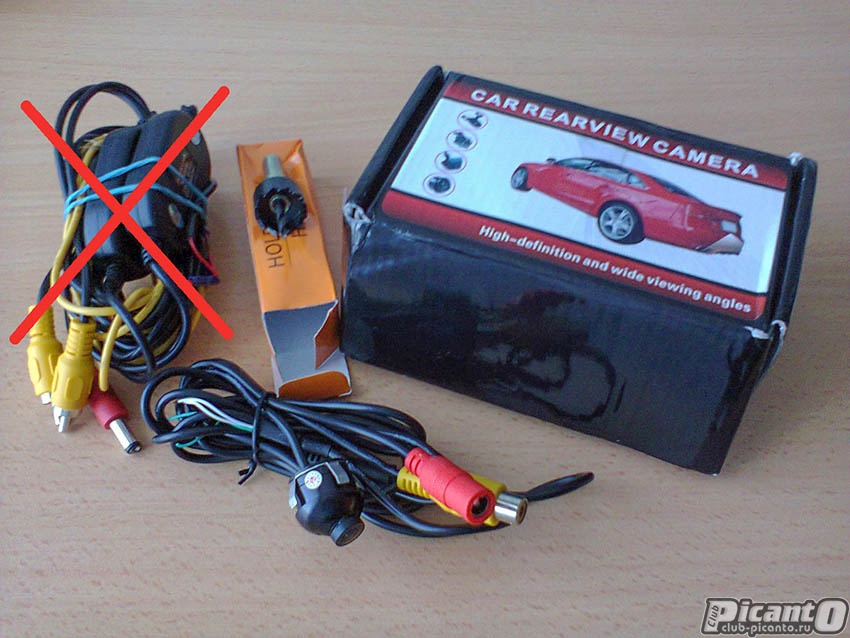

И вот оно. Приехало!



Протестировал дома на большом телевизоре. Не айс, конечно. Но ведь в машине не 50, а всего-то 8 дюймов. Так что, потянет.

Протестировал в машине, подцепив систему на соплях. Вроде нормально. Только радиоканал дает слишком много помех. Печалька! Да еще оказалось, что под капотом некуда подцепить плюс от замка зажигания. Напрямую к аккумулятору - не дело...

Однако пора бы и начать!

Во первых строках надо установить саму камеру. Берем пару клочков бумаги, линейку, и топаем с 5-го этажа к машине.

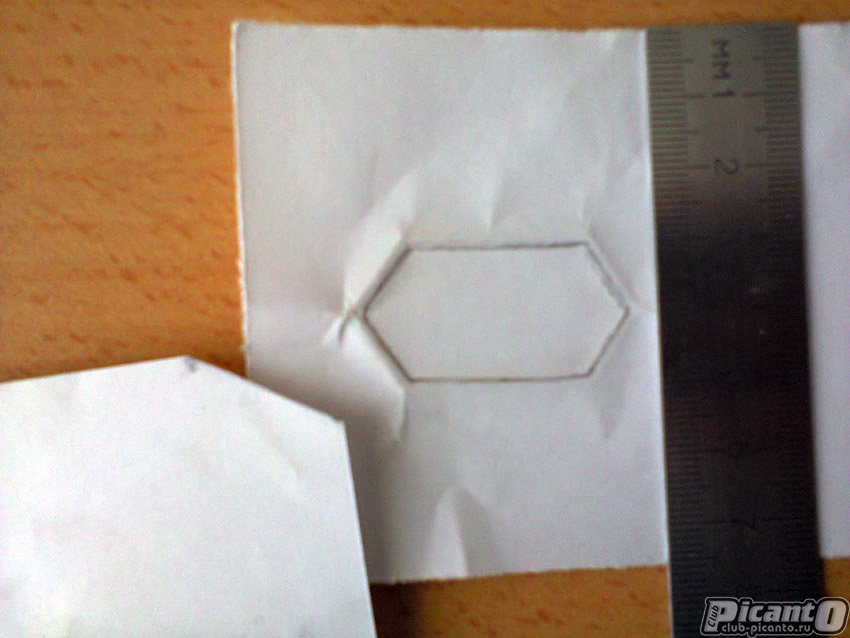

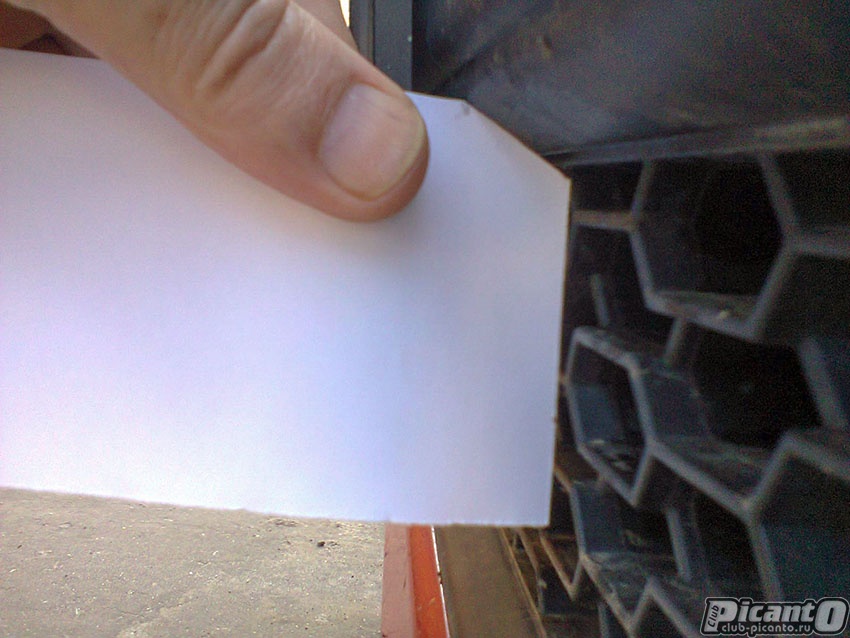

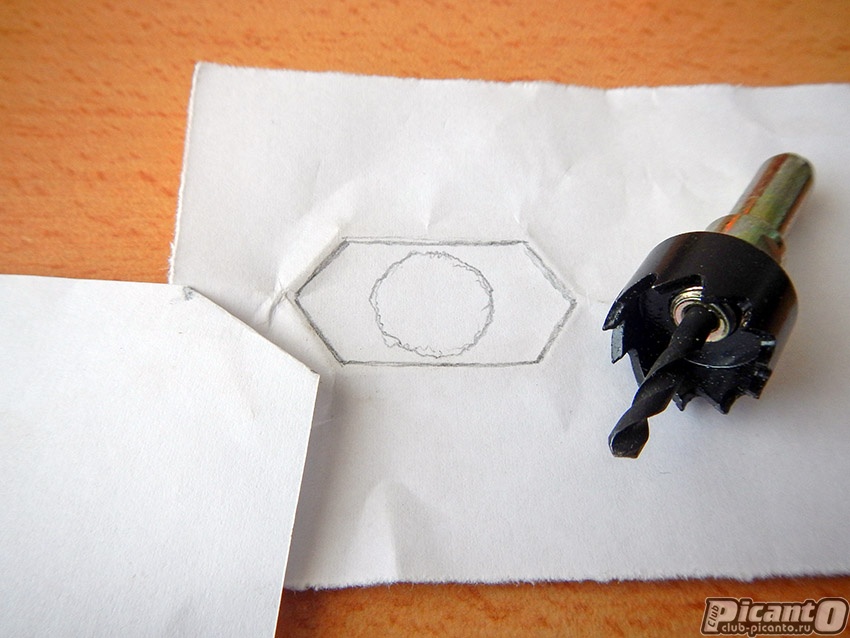

Меряем угол и проминаем бумажку по решетке, чтобы поиметь форму ячейки.



Теперь вверх. На 5-й этаж. Прошу учесть, что лифта нету.

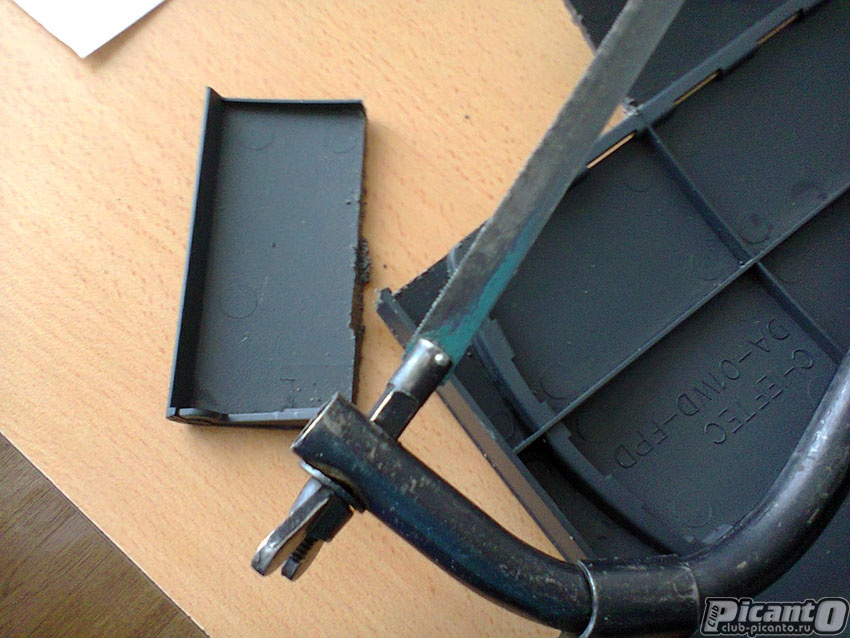

Достаем из закромов подходящий по толщине и цвету кусок полистирола, берем инструмент и пилим-сверлим.

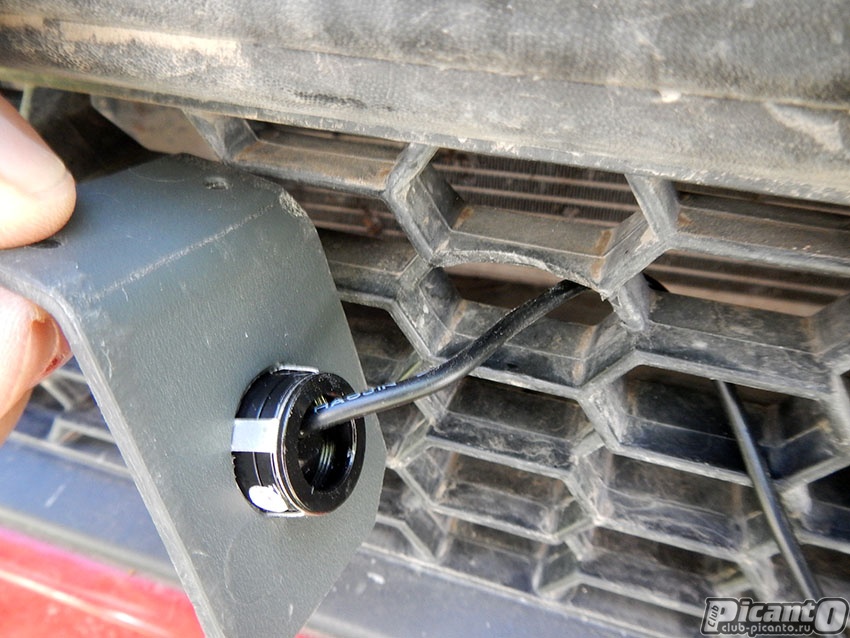

Сгибаем на паяльнике заготовку под нужным углом, вставляем камеру и... Правильно. С 5-го этажа. Без лифта... На примерку!



Оказалось, что чуть не попал по высоте. Не беда. Берем купленный в Швейцарии, заметьте, швейцарский ножик, и режем. Благо решетка режется ну почти как репа.

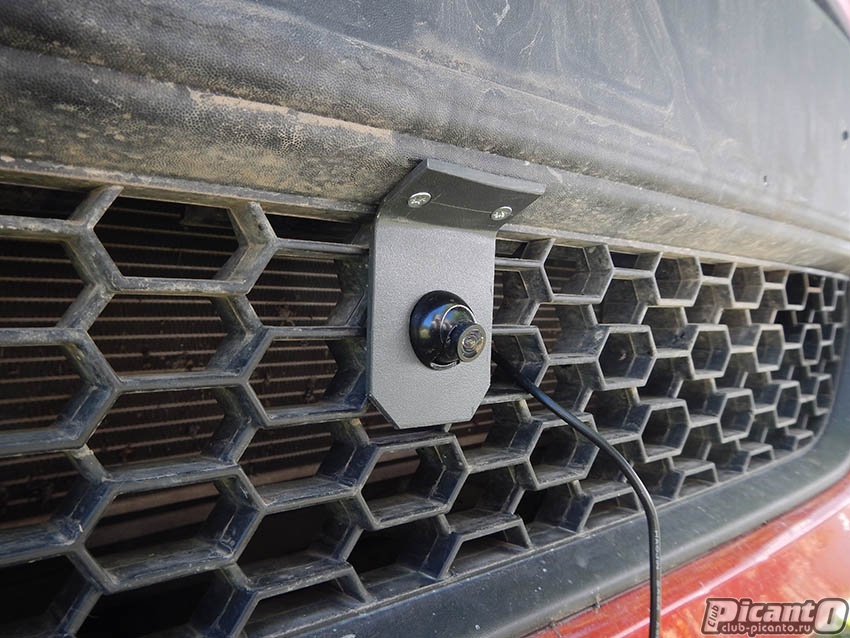

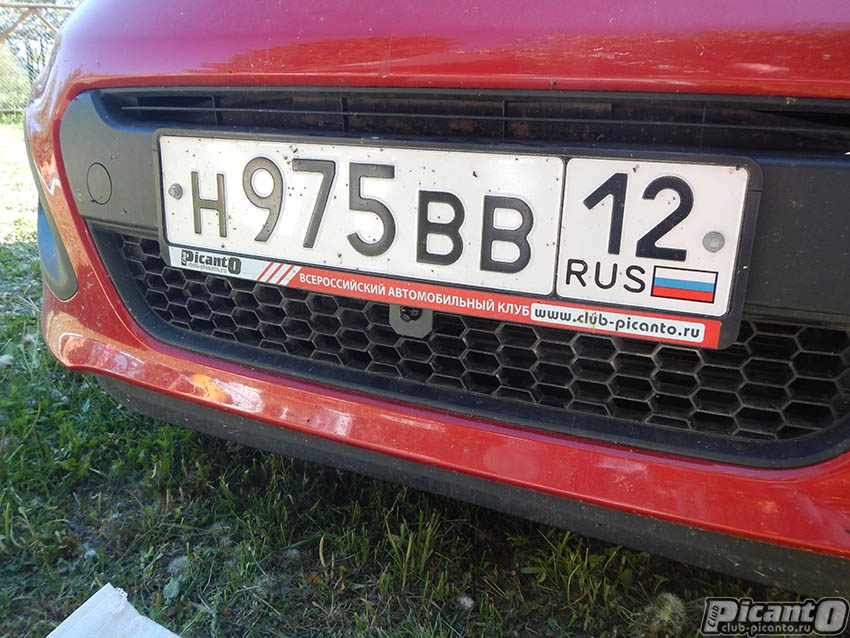

Прикручиваем саморезами камеру. Прикручиваем на место номер. Вроде нормально. Вид не испортил.



Теперь вопрос проводов.

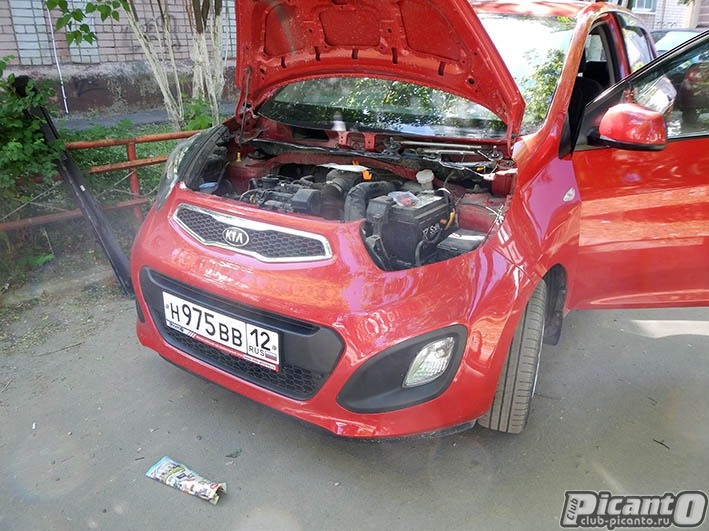

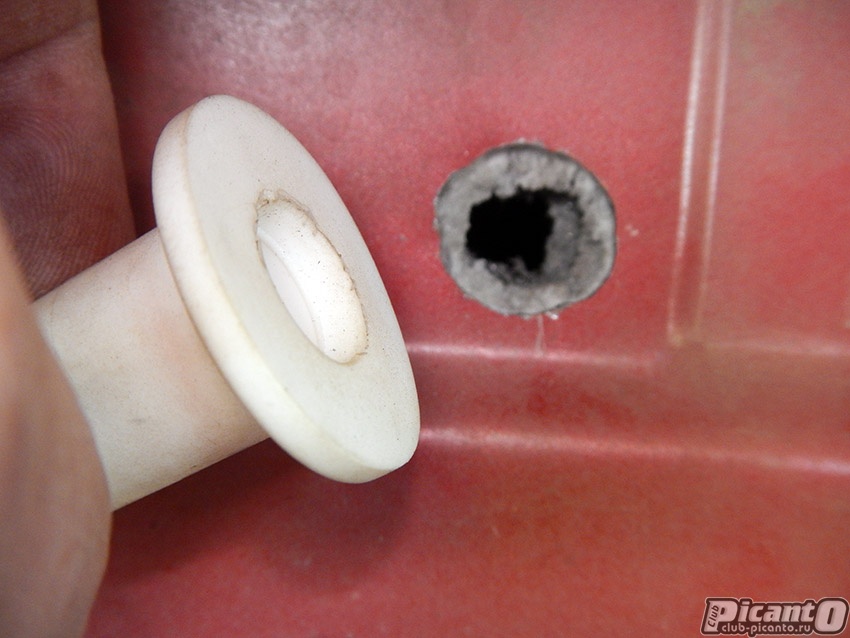

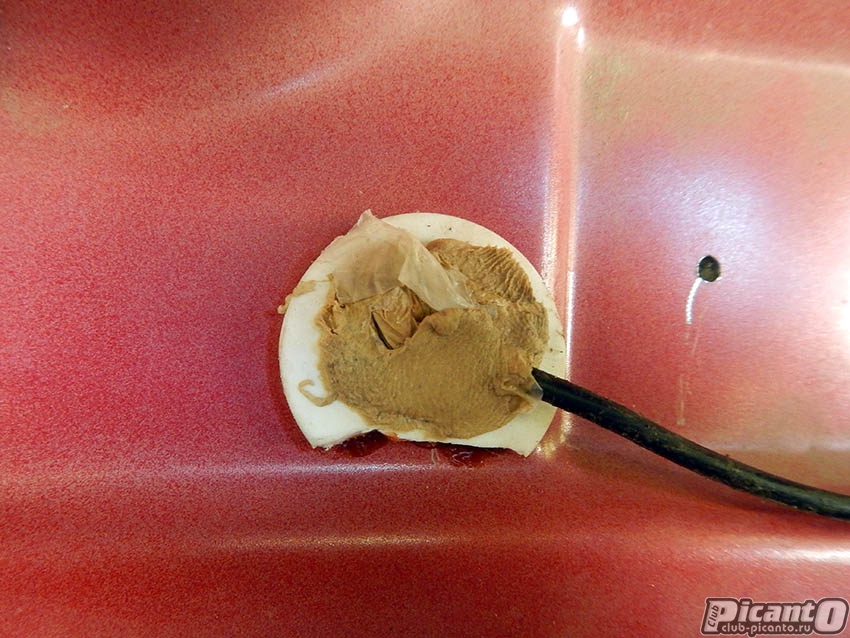

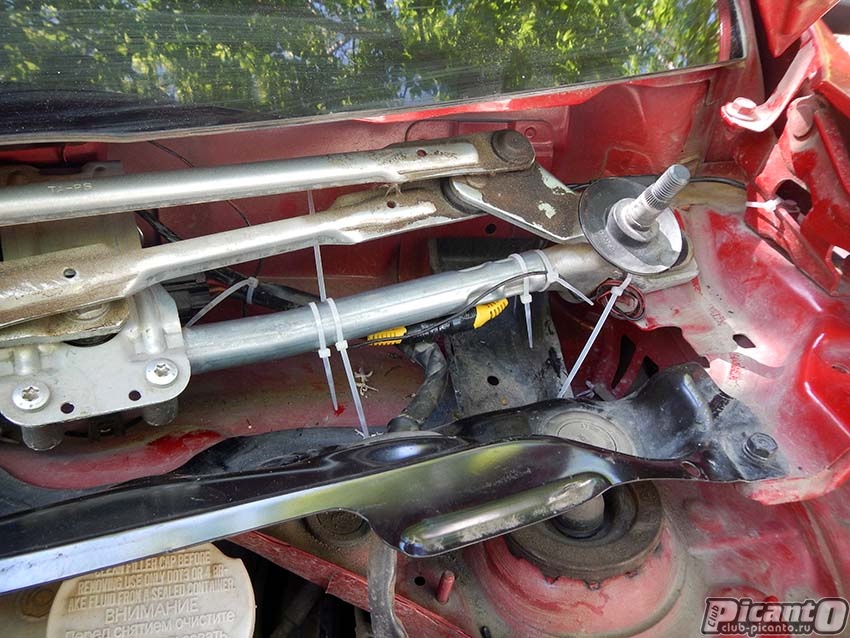

Снял жабо (4 клипсы), Снял фару, чтобы было посвободнее. Просверлил почти наугад дырку (пардон, отверстие), раздраконил напильником до нужного размера, вставил-вклеил нашедшуюся в закромах какую-то резиновую втулку, чтобы провод не тёрся. Примотал провод там где можно нейлоновыми стяжками. Засунул провод на место и залепил всё это дело еше "жигулевским" автопластилином.

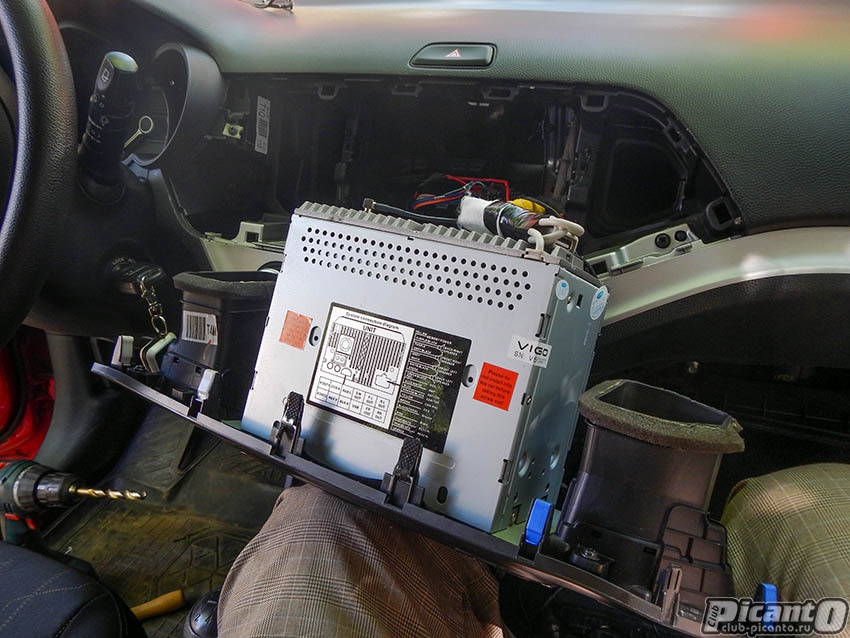

Теперь идем в салон и вынимаем рамку с магнитолой.

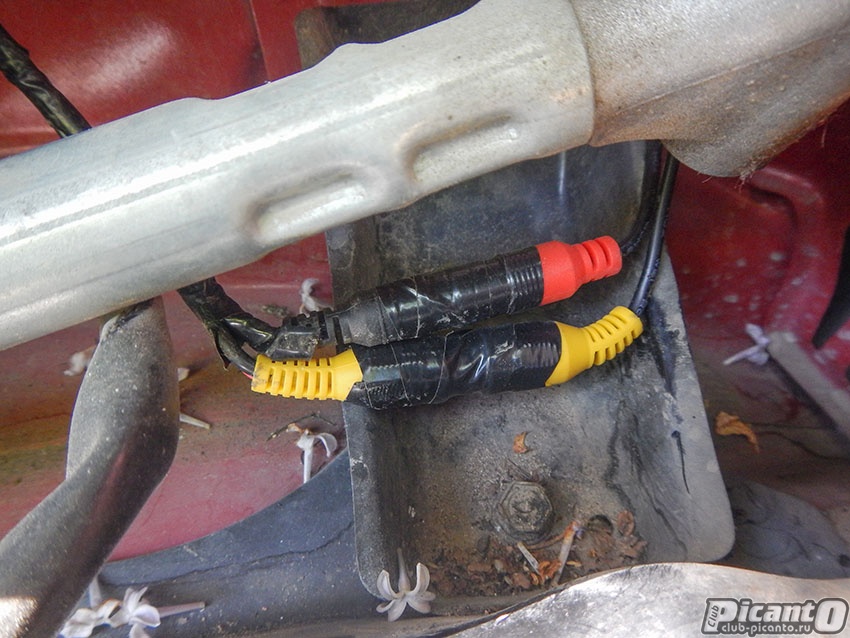

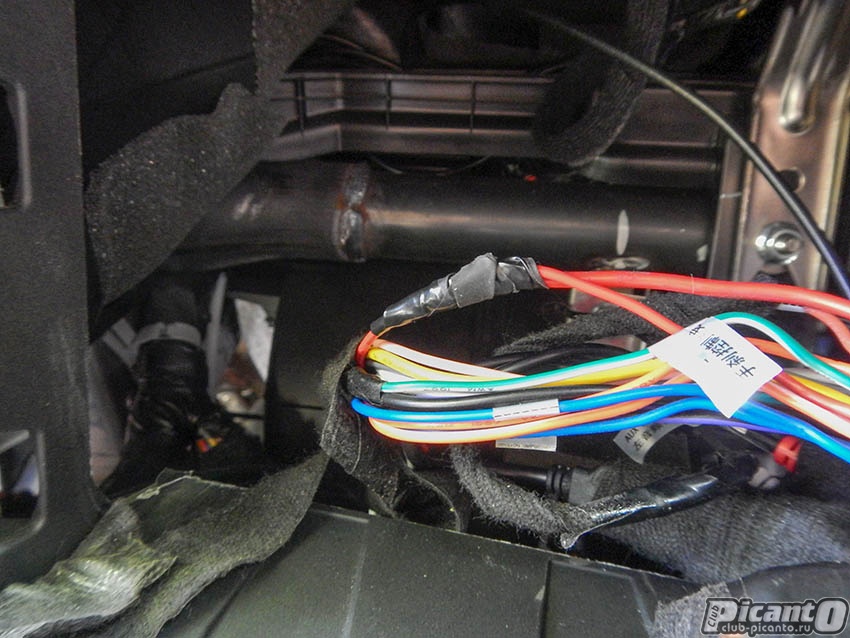

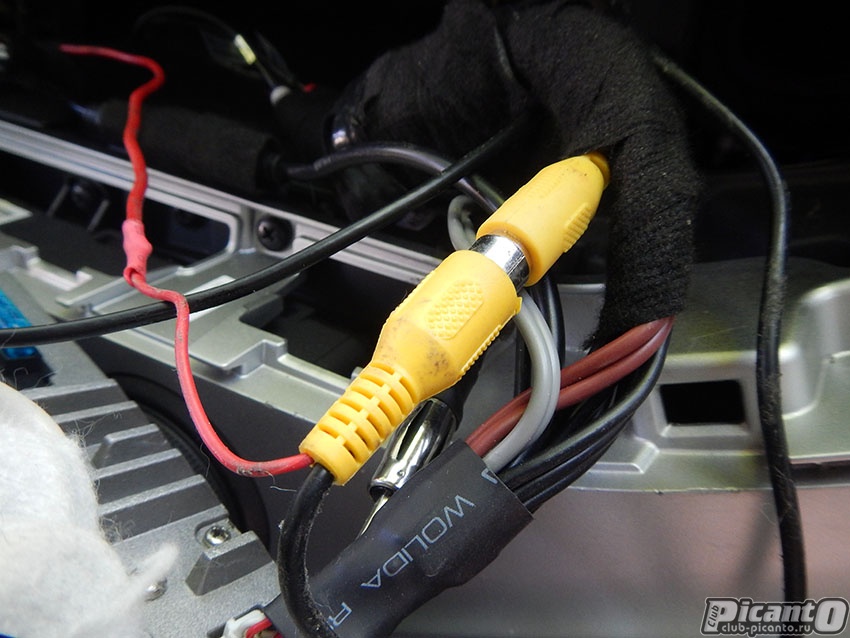

Цепляем провод питания к красному проводу на разъеме магнитолы, выход камеры к входу AUX. Всё сматываем, излишки кабеля в пучок и за какую-то железку, чтоб не болтался и не бренчал.

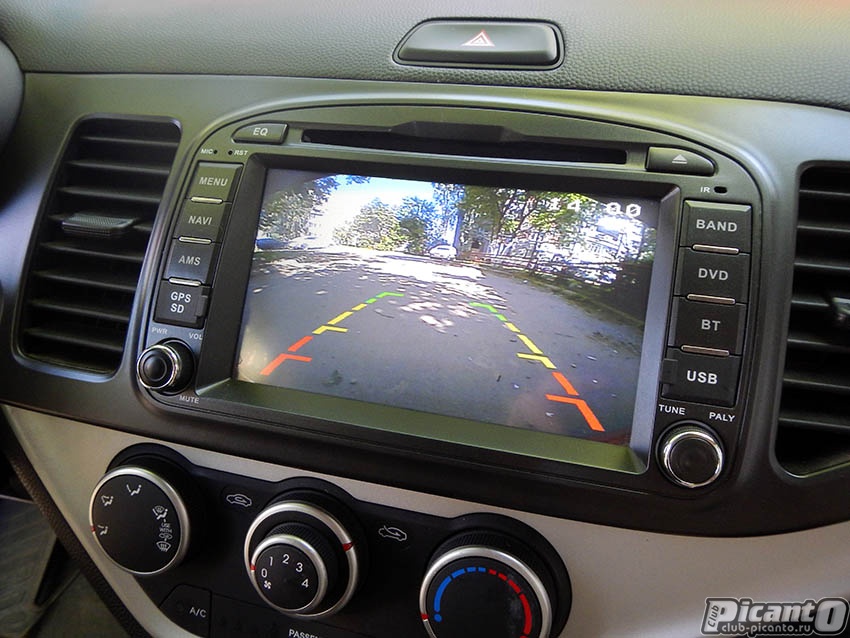

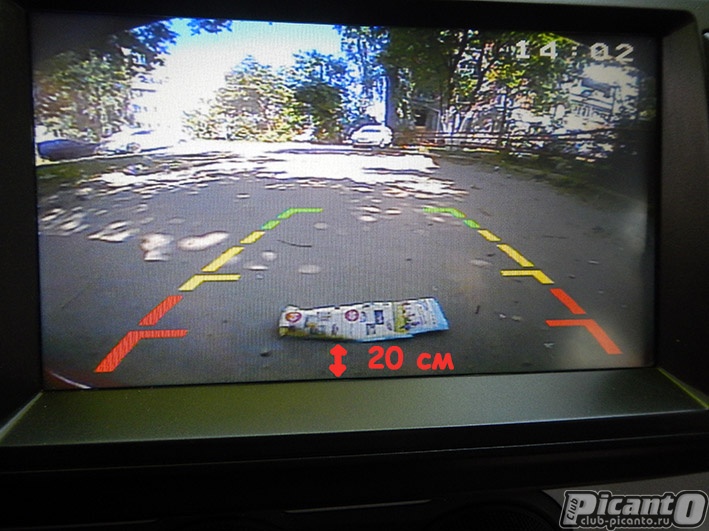

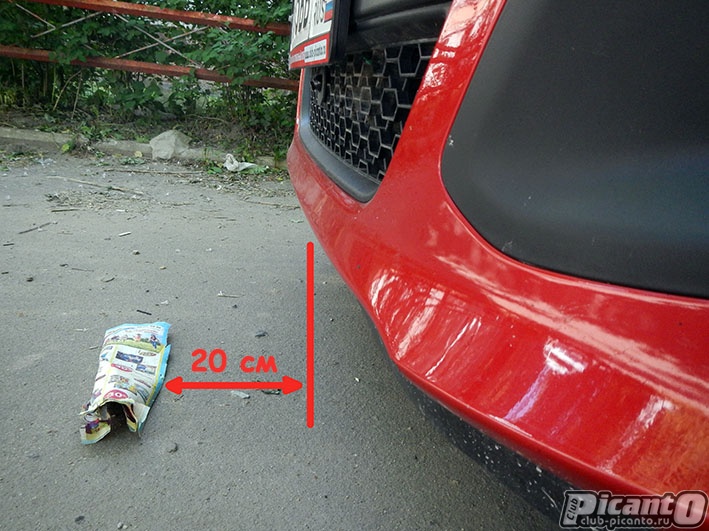

Ставим магнитолу на место, включаем и любуемся результатом.





Камера регулируется с улицы без особого труда.



Осталось только дособрать машину. Но это уже мелочи.







Вопросы, связанные с установкой и эксплуатацией передней камеры обсуждаем ЗДЕСЬ!

Теги:киа, та, установка, передней, на, (2011++), камеры, Пиканто


Загрузка...
Читайте также
    31 Мая 2017
    678
    5.0
    29 Мая 2017
    959
    0.0

Комментарии (6)

avatar
Замечательный отчет!
Правда, подумал сначала, что речь идет о передней камере, которая показывает не вперед, а в стороны на 180 градусов. Так сделано на Лексусе, очень удобно выезжать из двора, когда обочины заставлены припаркованными машинами слева и справа. Морду высовываешь чуть-чуть и сразу видишь всю обстановку с обоих направлений.
avatar
0
А еще камеры ставятся на боковые зеркала снизу. И они есть у китайцев. Тогда вообще 3600. Но у меня больше дырок для подключения нету.
Это надо какую-то полиэкранную хрень в магнитолу городить.
avatar
Это родная магнитола? Можно артикул?
avatar
0
Всё про мою магнитолу можно посмотреть здесь
Ну а пообщаться на тему передней камеры можно тут.
avatar
А парктроник не проще установить?
avatar
0
Не проще. Одинаково по сложности (в смысле - не сложно). Но камера несколько удобнее в эксплуатации.
Про установку парктроника есть отдельный материал в статьях, есть и тема на форуме.
