Форум » KIA Picanto тех.часть (2004-2011) » Тюнинг » Штатная навигация+ TV+кам. заднего хода
Штатная навигация+ TV+кам. заднего хода
sashka - Первоуральск 46 | 20:40 | Понедельник, 13 Июня 2016
Пользователь
Оффлайн

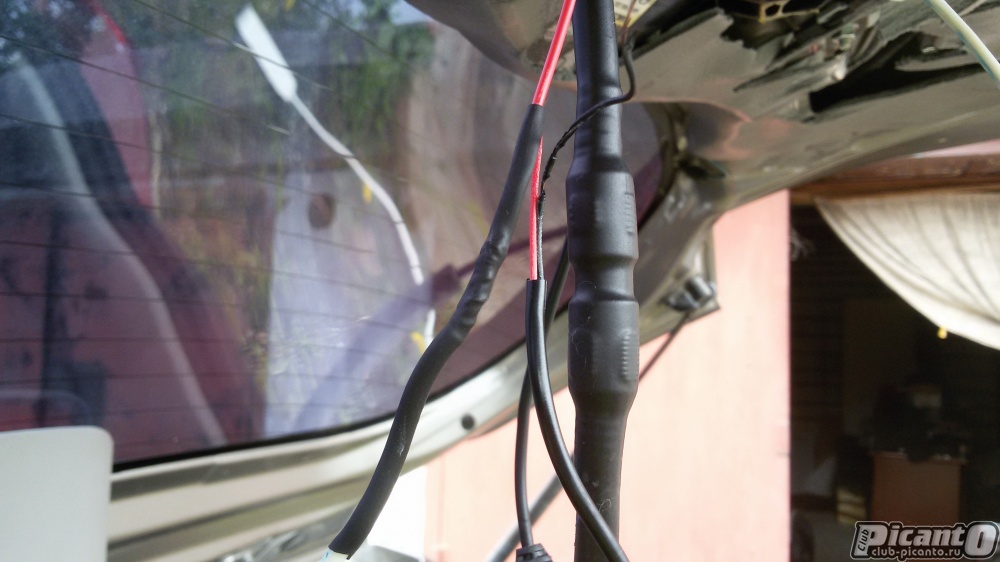

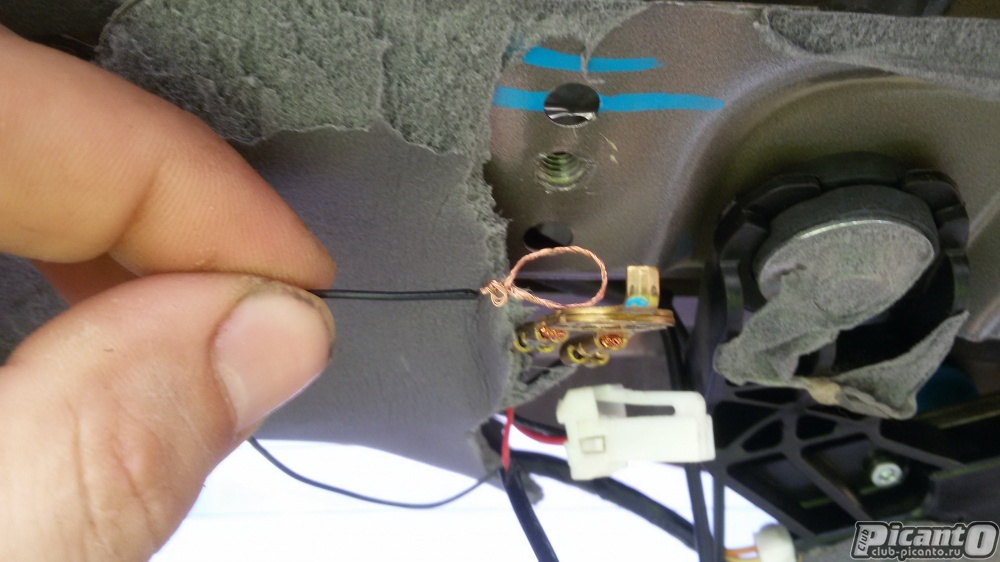

Так же все под термоусадку. Термоусадку нагревал феном промышленным, подполил черный провод питания на фотографии видно будьте осторожны

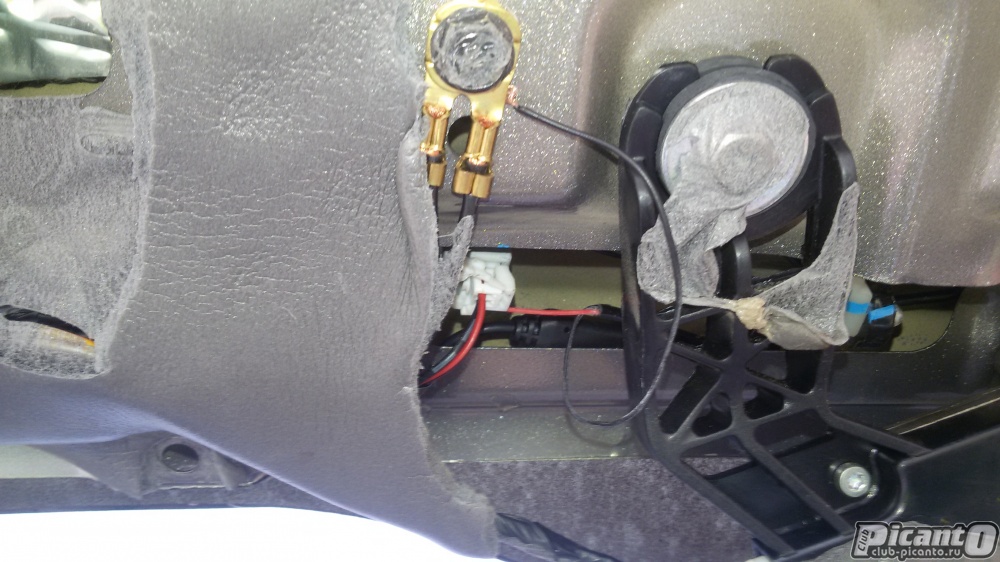

Черный провод крепим на корпус к болту, имеющемуся возле механизма дворника.

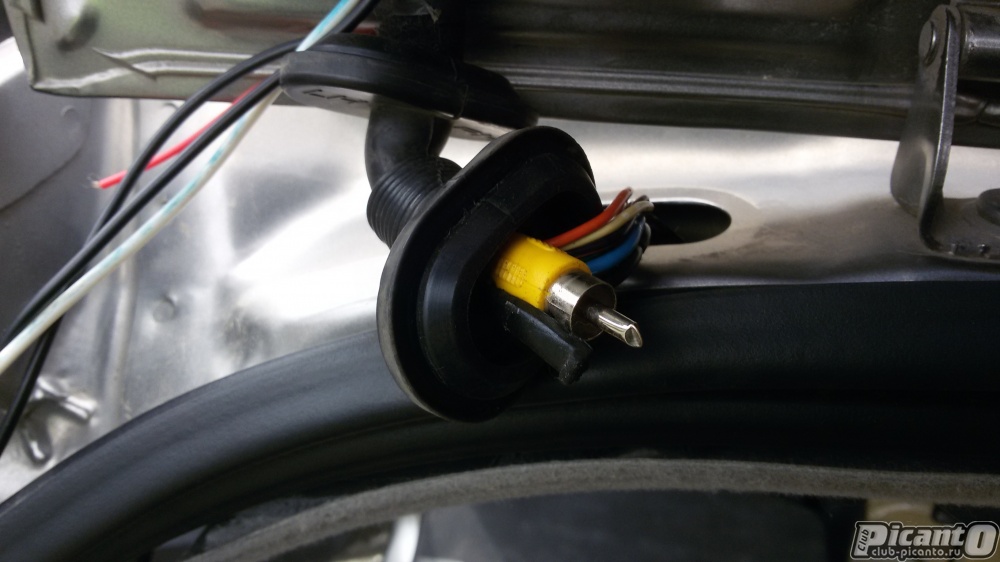

Дальше можем собирать заднюю дверь и переходить к протяжке провода. Через жгут провод прошел с усилием, но прошел. Пробовал зацепить плосканками на выходе, сильно сжал и немного повредил штекер на фото видно (осторожнее)

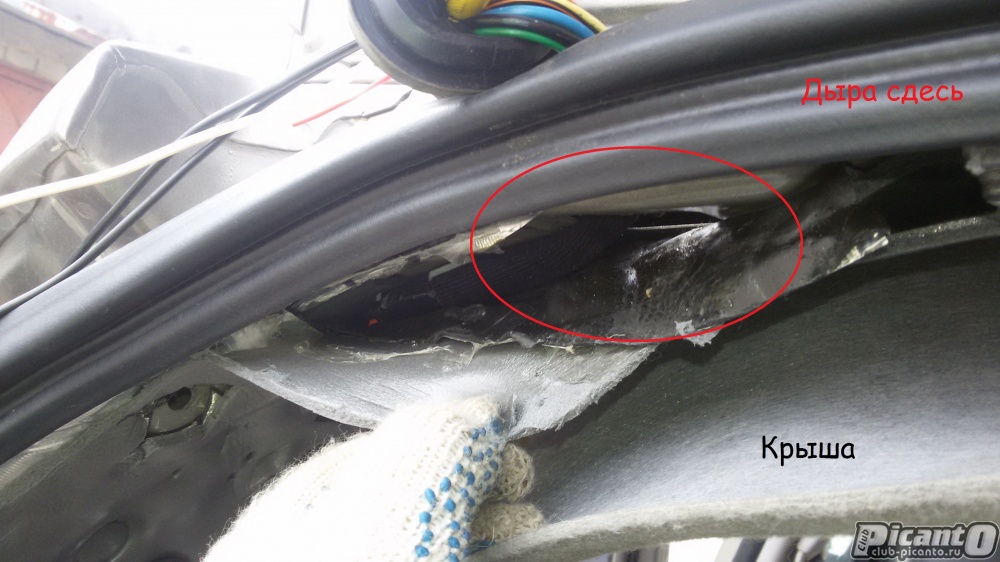

Салон у меня проклеен так что пришлось немного отодрать. Если сможете отогнуть крышу можно боковую панель не снимать
Прикрепления: 0837464.jpg (47.8 Kb) · 5119760.jpg (52.5 Kb) · 3273748.jpg (70.4 Kb) · 5405339.jpg (44.0 Kb) · 0996857.jpg (58.1 Kb)
Сообщение отредактировал sashka - Понедельник, 13 Июня 2016, 20:44
Меню форума
sashka - Первоуральск 47 | 20:47 | Понедельник, 13 Июня 2016
Пользователь
Оффлайн

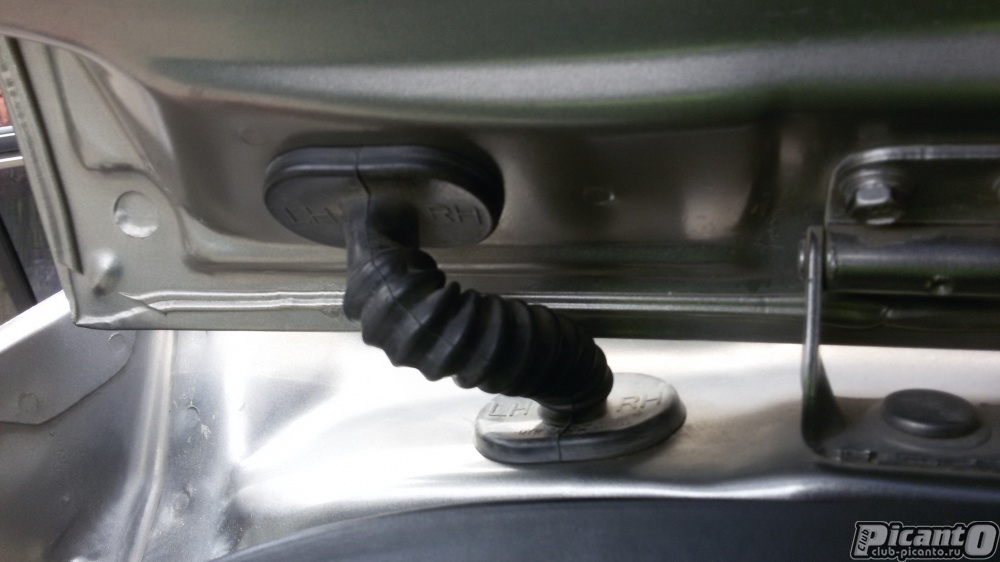

Просовываем кабель в салон жгут ставим на место

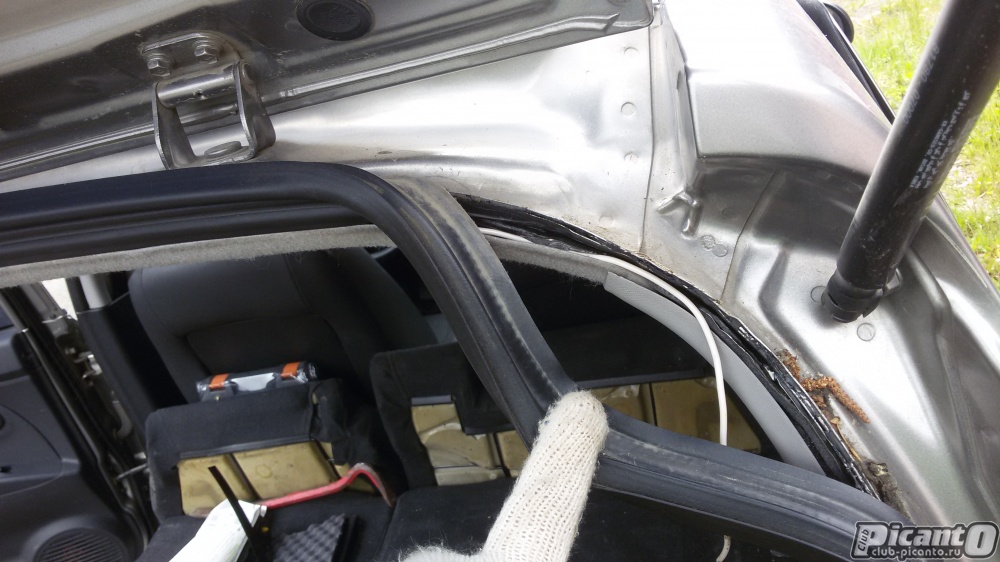

Питающий провод (у меня это ПВ3 на 1,5 мм2) надо подвести к фонарю заднего хода. Я отодвинул резину и просунул его по крыше в
правую часть машины

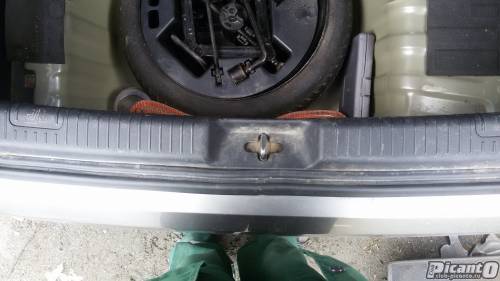

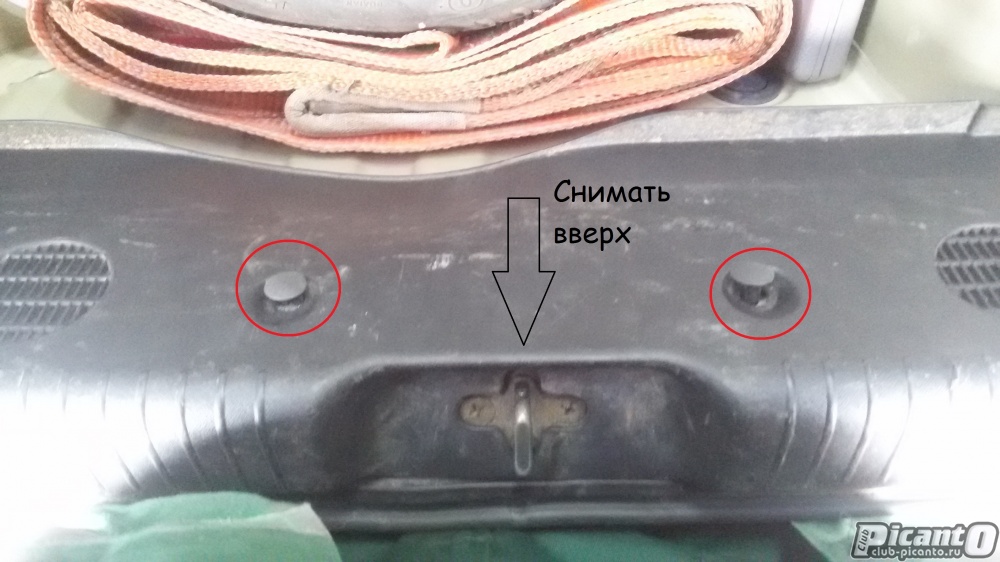

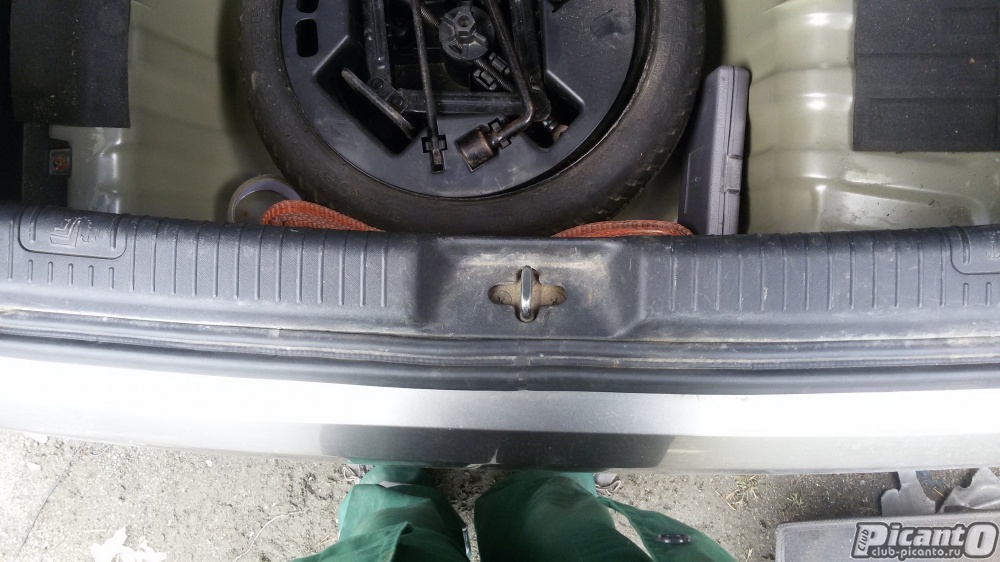

Далее снимаем перемычку пластмассовую

Для этого убираем 2 пистона и тянем её вверх (там еще 4пистона)

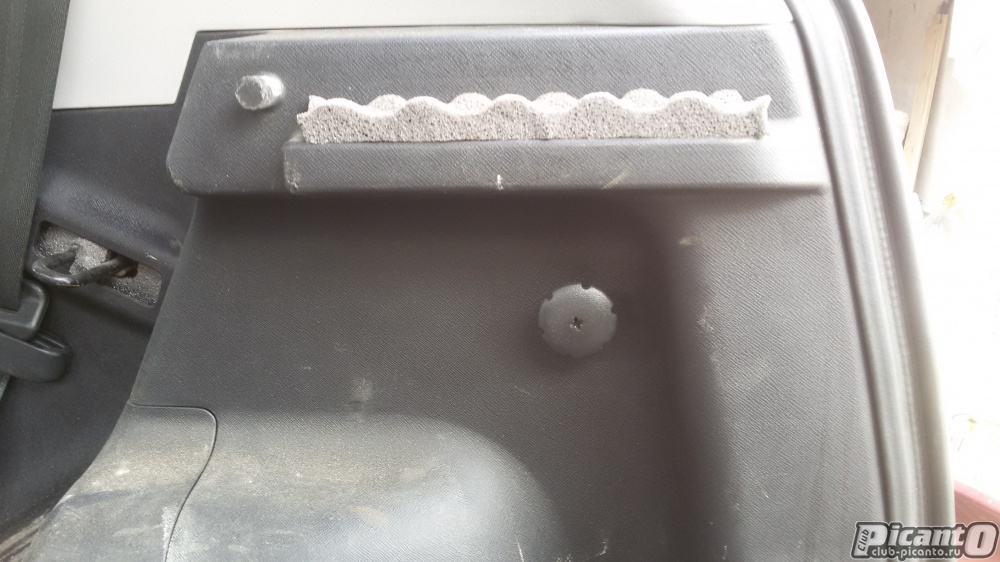

Далее снимаем боковую часть
Прикрепления: 0173133.jpg (40.8 Kb) · 4419343.jpg (65.8 Kb) · 0229615.jpg (65.5 Kb) · 0981498.jpg (55.9 Kb) · 0383263.jpg (58.0 Kb)
Сообщение отредактировал sashka - Понедельник, 13 Июня 2016, 21:21
Меню форума
sashka - Первоуральск 48 | 20:50 | Понедельник, 13 Июня 2016
Пользователь
Оффлайн

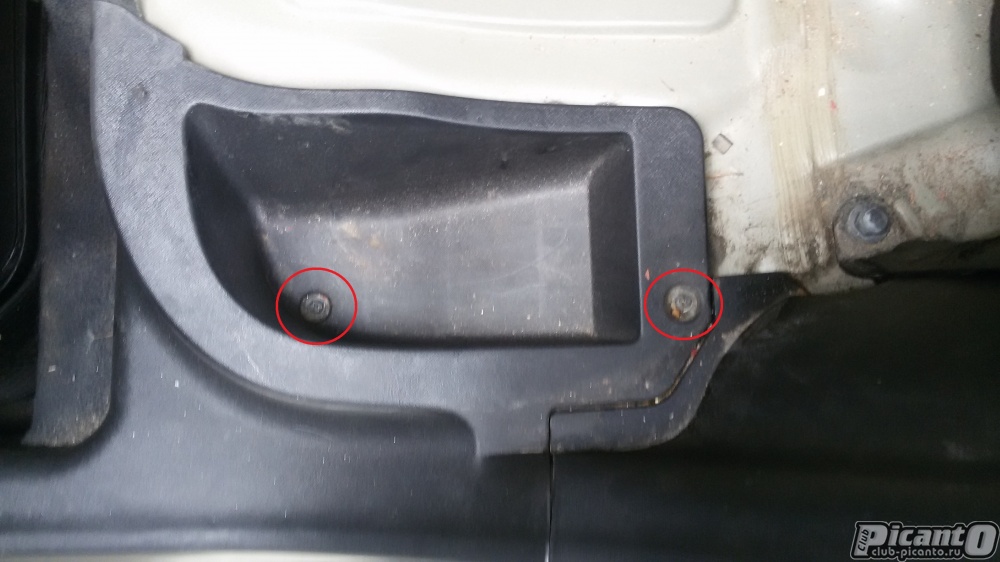

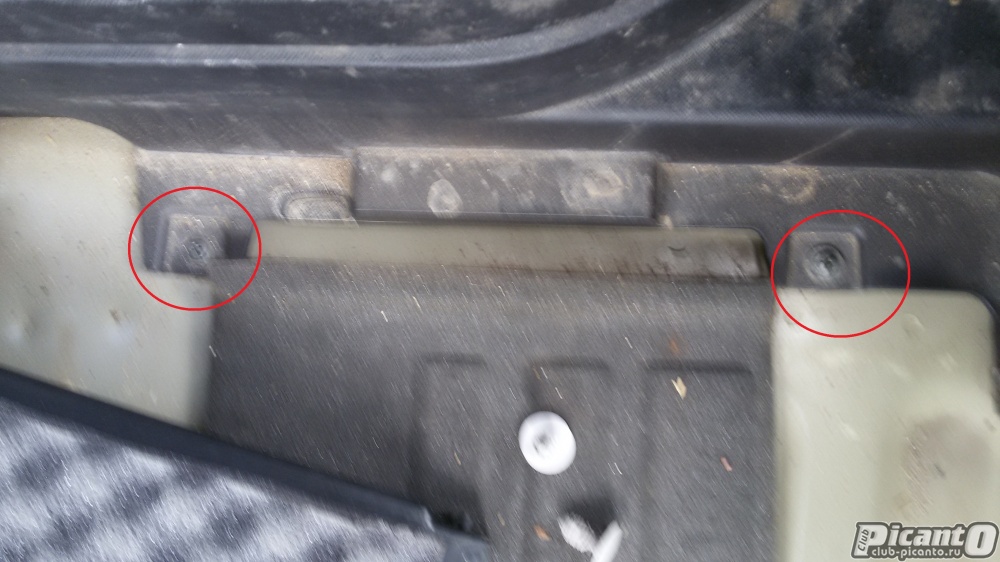

Откручиваем два самореза в багажном отделении и 2 в салоне под сидением. Убираем панель

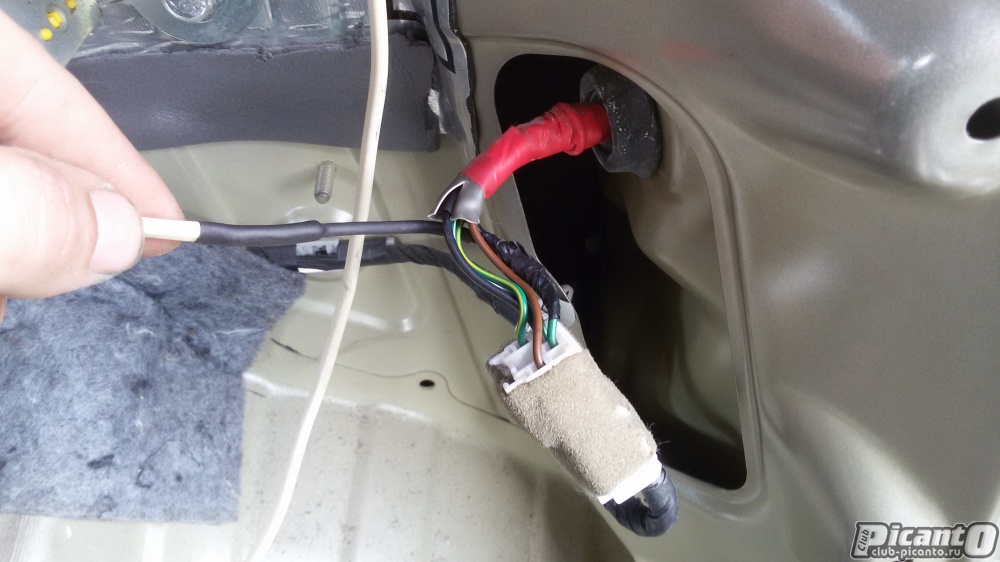

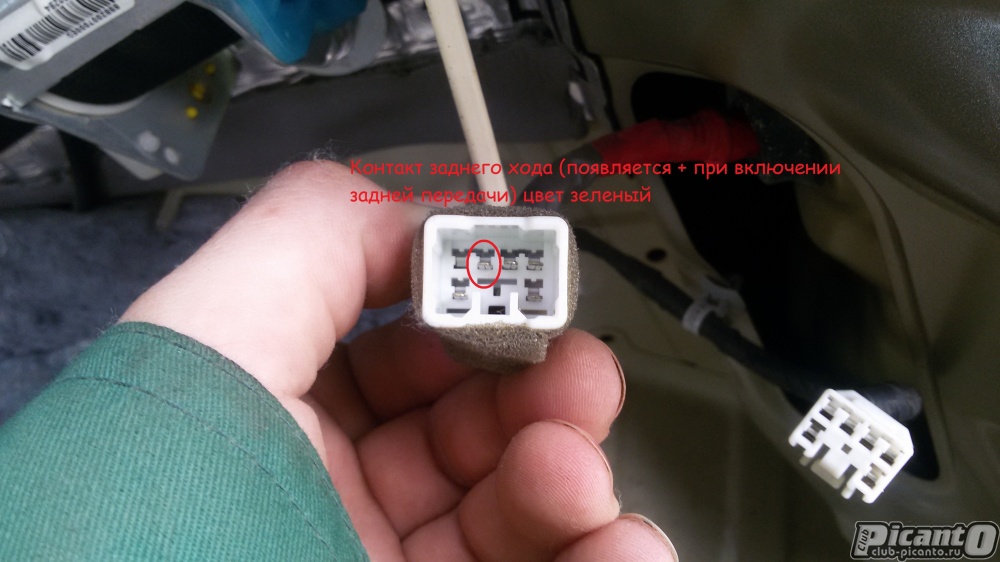

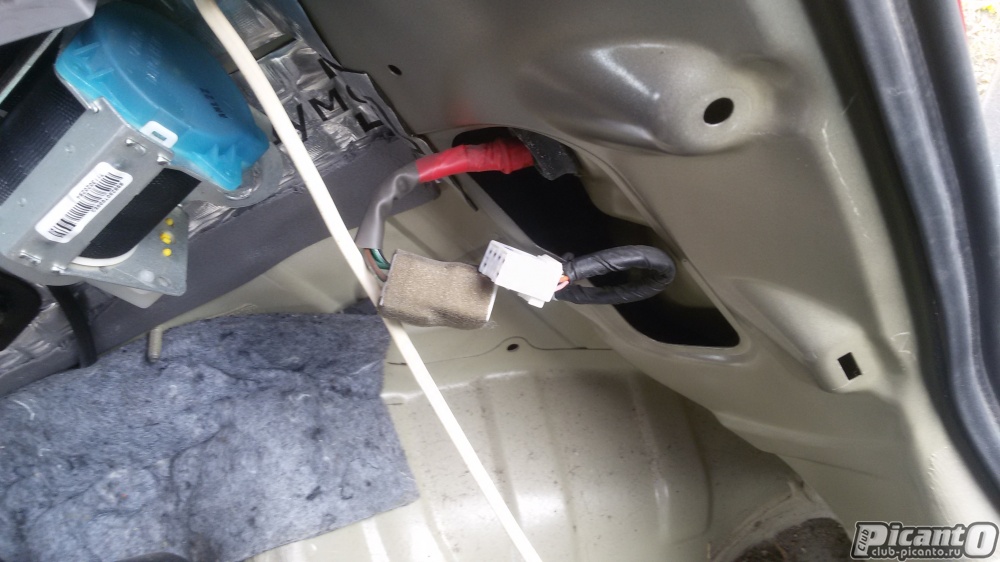

Находим фишки, идущие к фонарю, разбираем и выясняем на каком проводе появится 12+ при включенном зажигании и задней передачи (я использовал
тестер на 12В) получился зеленый провод

К нему и присоединяем наш ПВ3
Прикрепления: 1308962.jpg (52.2 Kb) · 5568331.jpg (42.3 Kb) · 3309536.jpg (55.1 Kb) · 9356913.jpg (48.4 Kb) · 9885098.jpg (50.1 Kb)
Сообщение отредактировал sashka - Понедельник, 13 Июня 2016, 21:23
Меню форума
sashka - Первоуральск 49 | 20:54 | Понедельник, 13 Июня 2016
Пользователь
Оффлайн
Небольшой запас провода и фишку я спрятал в карман

Все можно ставить все пластмаски на место.

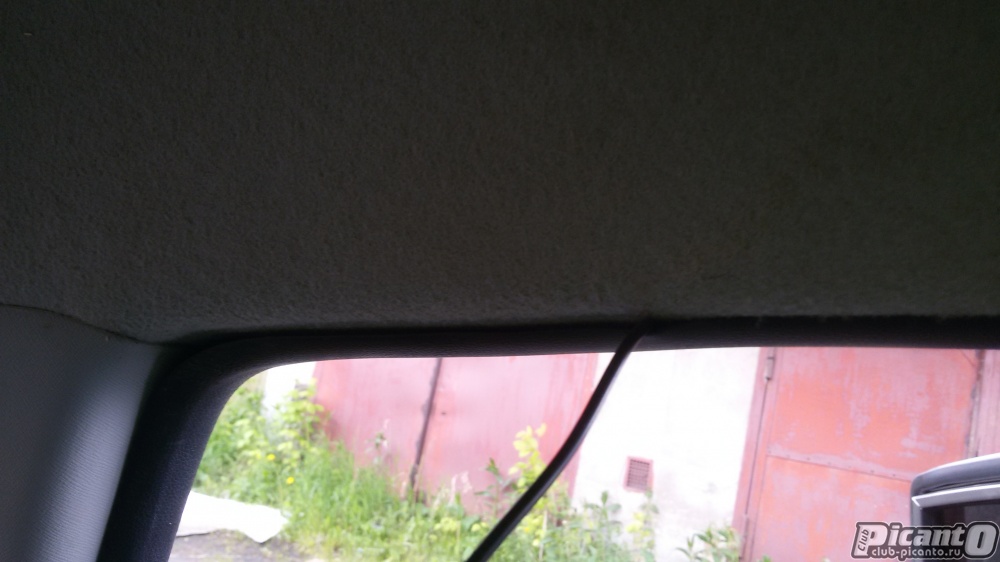

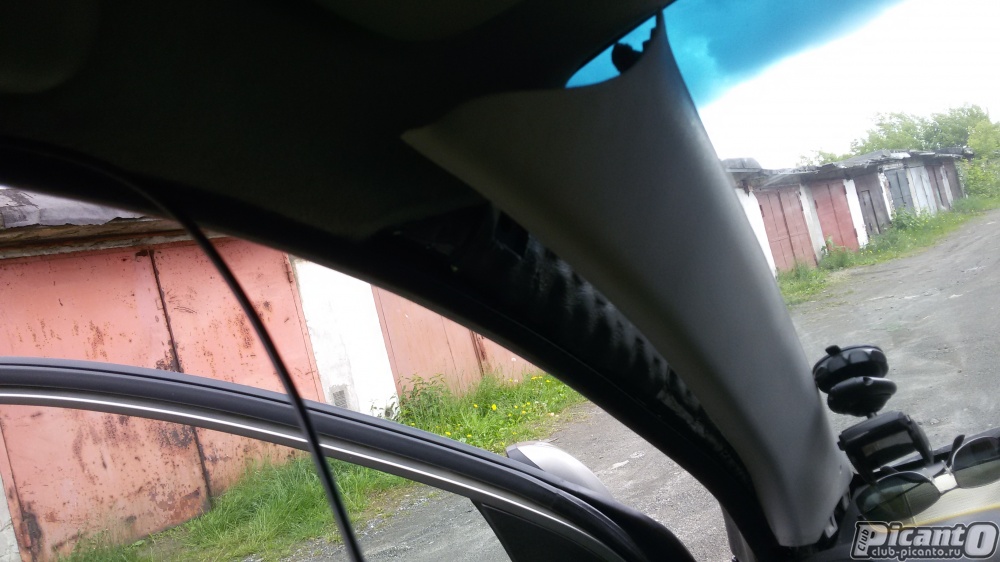

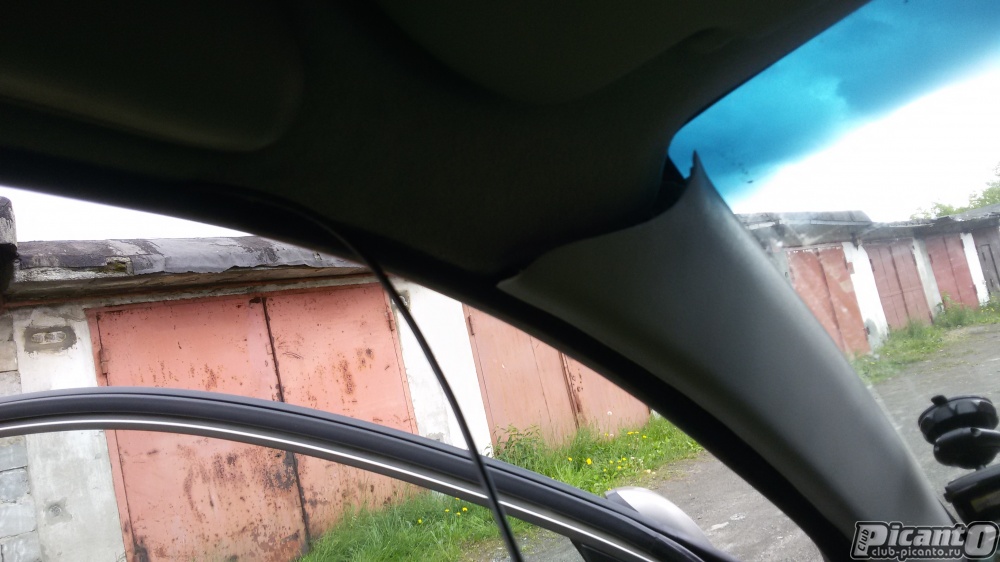

Идем дальше протягиваем видео провод к монитору. Я сделал это по левой стороне в уплотнительной резине дверей (получилось незаметно).
Можно было через крышу, но не хотел её разбирать, хотя кто возьмет себе монитор в зеркале заднего вида тому будет актуально пробросить провод через крышу напрямую

Снимаем боковую панель: отщелкиваем 2 пистона начиная сверхуи тянем вверх.

Раньше я приобрел себе 2DIN магнитолу с монитором к ней и будем подключаться

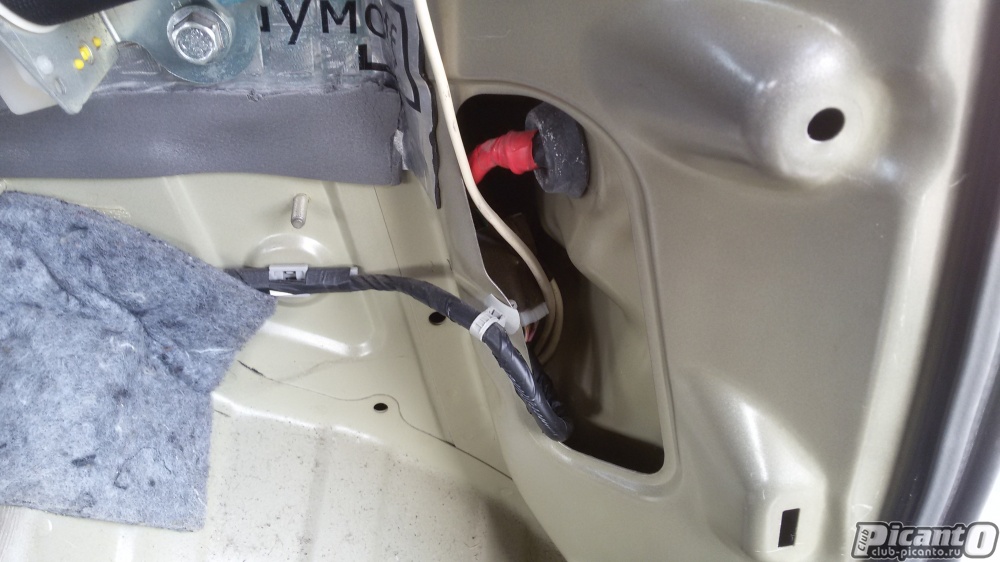

Прикрепления: 0370372.jpg (52.4 Kb) · 3076651.jpg (37.2 Kb) · 0938240.jpg (52.6 Kb) · 8007448.jpg (56.7 Kb) · 8489655.jpg (57.2 Kb)
Сообщение отредактировал sashka - Вторник, 14 Июня 2016, 20:33
Меню форума
sashka - Первоуральск 50 | 20:59 | Понедельник, 13 Июня 2016
Пользователь
Оффлайн

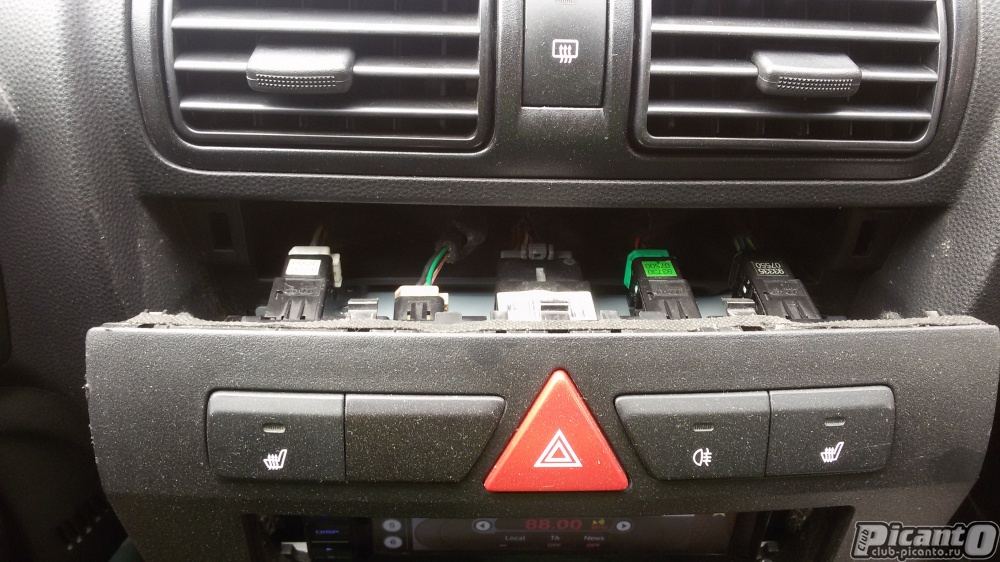

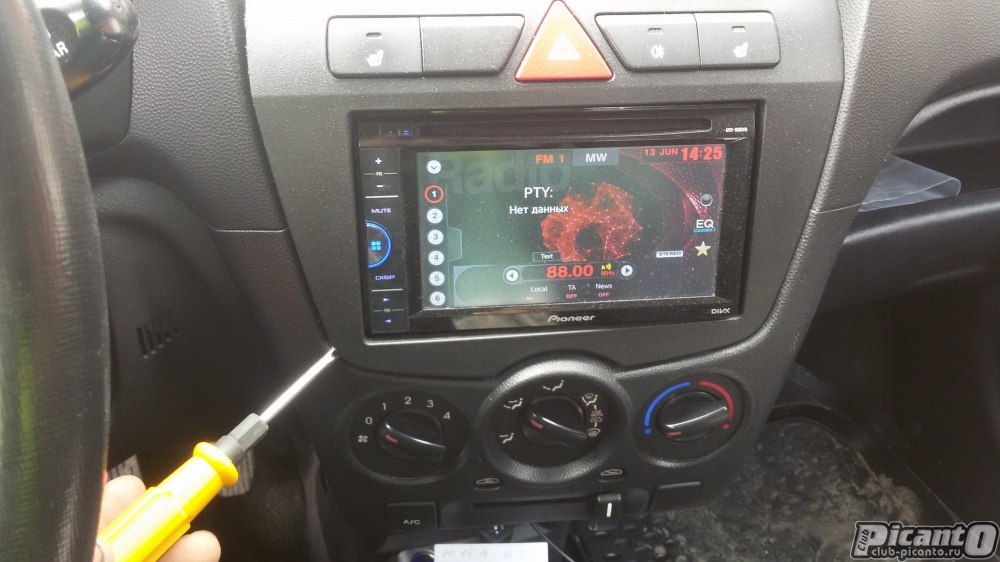

Отсчелкиваем декоративную панель начиная с левого нижнего угла и по часовой стрелке

Снимаем фишки.Панель в сторону

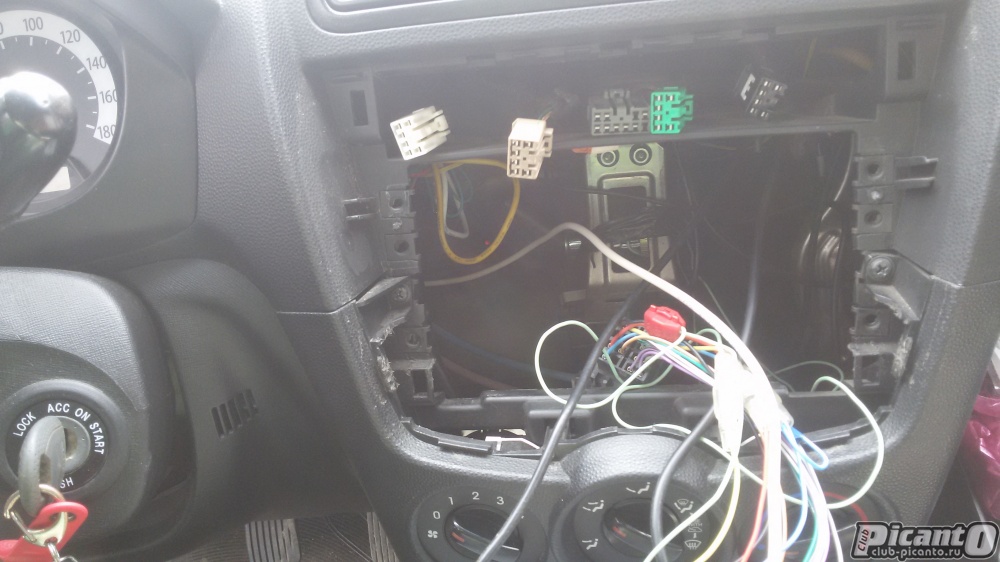

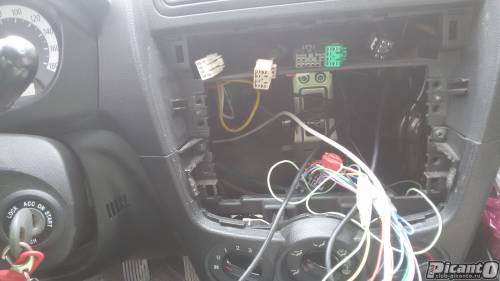

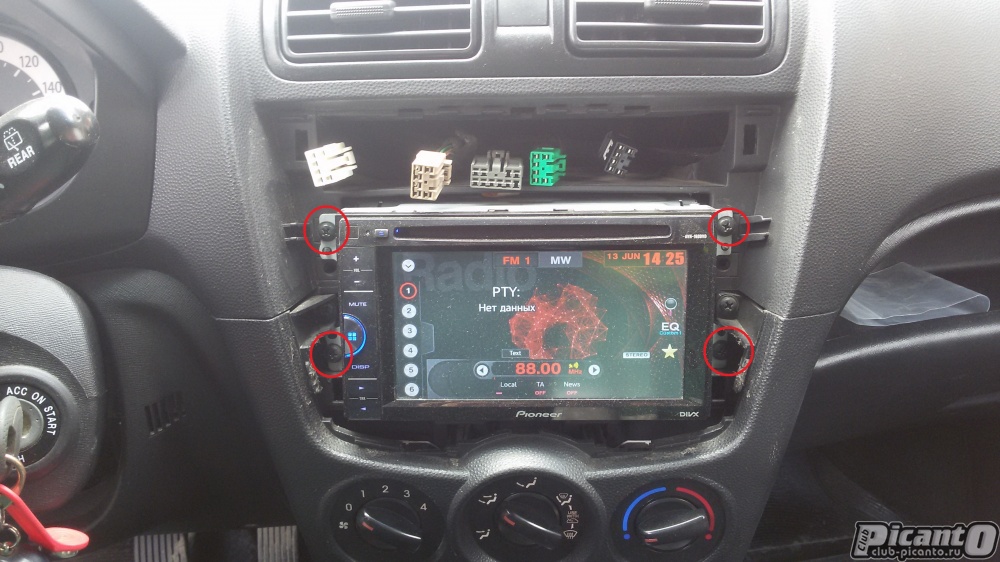

Снимаем магнитолу: откручиваем четыре винта и достаем

Далее используя имеющийся у меня провод ПВ3 на 4мм2 протягиваемнаш видео штекер к магнитоле
Прикрепления: 6646441.jpg (58.4 Kb) · 6563341.jpg (81.8 Kb) · 6465662.jpg (67.5 Kb) · 6812729.jpg (54.3 Kb) · 2276571.jpg (67.9 Kb)
Сообщение отредактировал sashka - Понедельник, 13 Июня 2016, 21:25
Меню форума
sashka - Первоуральск 51 | 21:04 | Понедельник, 13 Июня 2016
Пользователь
Оффлайн

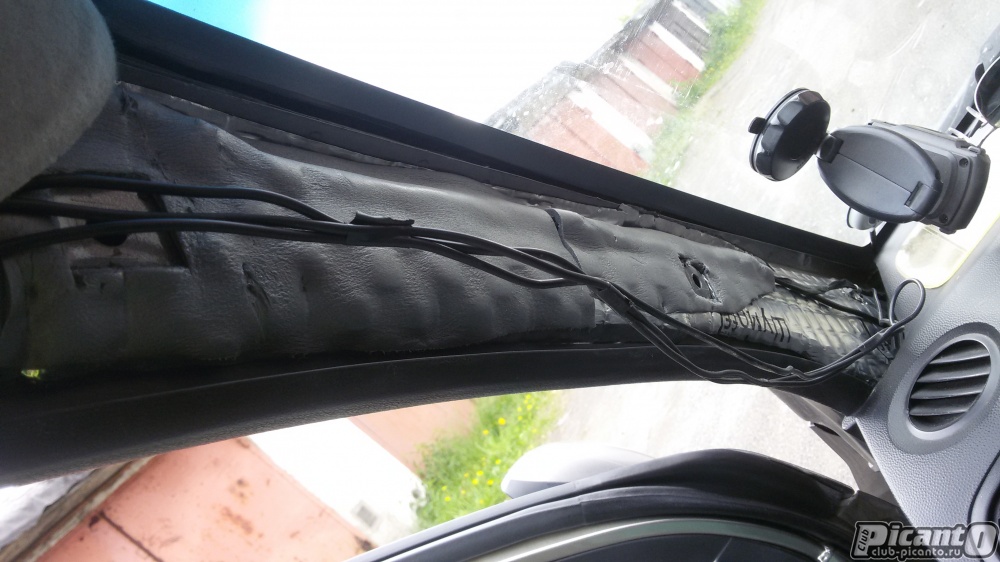

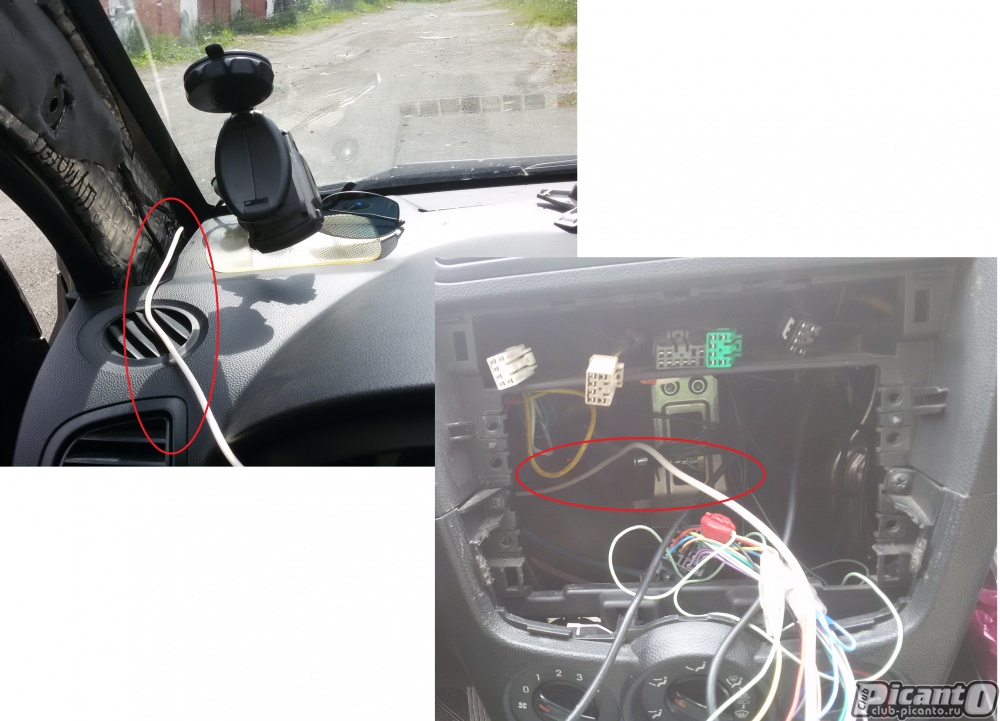

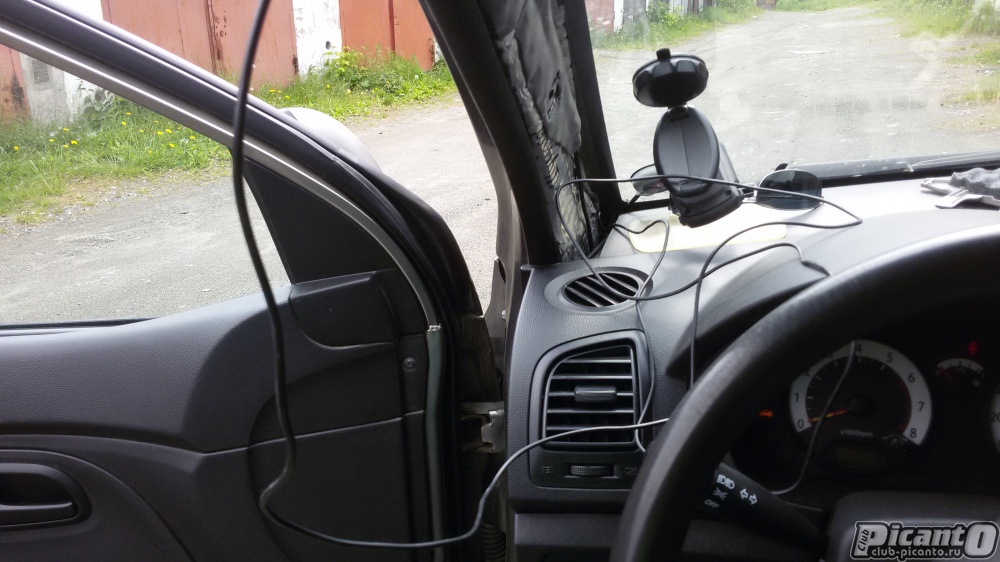

У меня хватило стандартного провода, идущего в комплекте иеще остался запас (примерно 1,5м), который я уложил в стойке

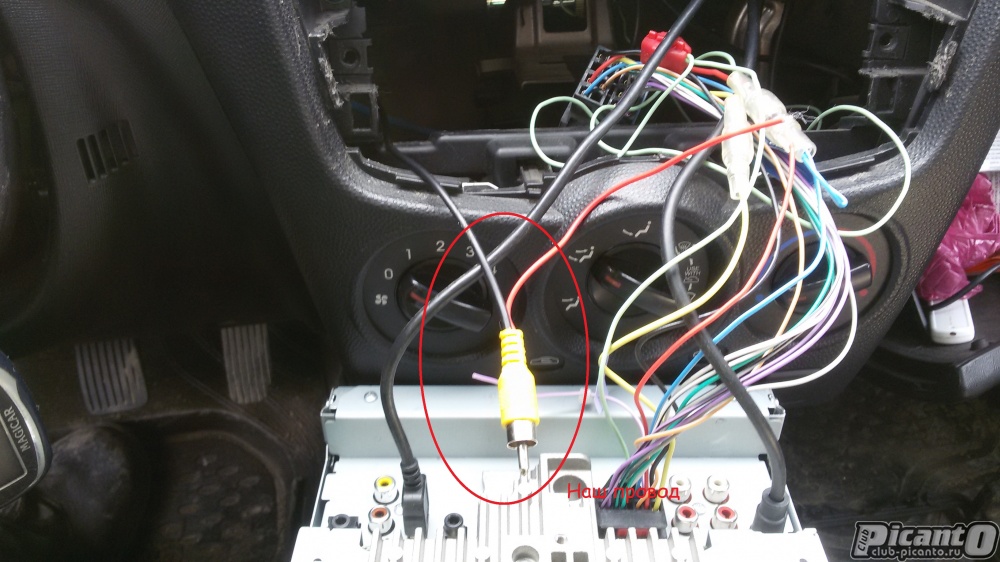

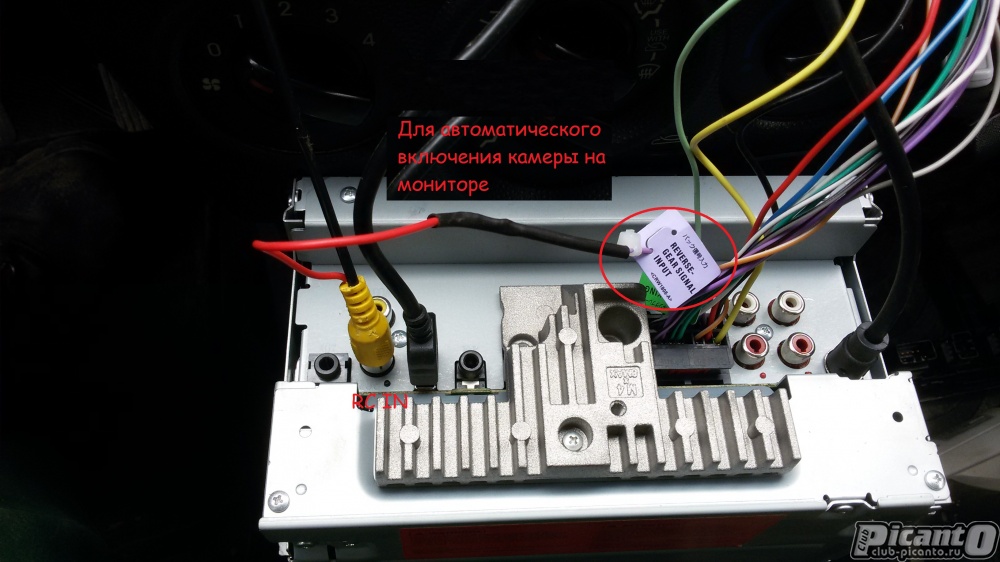

Подключаемся к магнитоле. Если помните я упоминал про дополнительный провод идущий с видео, так вот я его подключил к магнитоле к фиолетовому по инструкции. Так же мне пришлось в настройках магнитолы установить функцию для этого провода что на него приходит плюс (ЧИТАЙТЕ инструкцию к магнитофону или монитору)

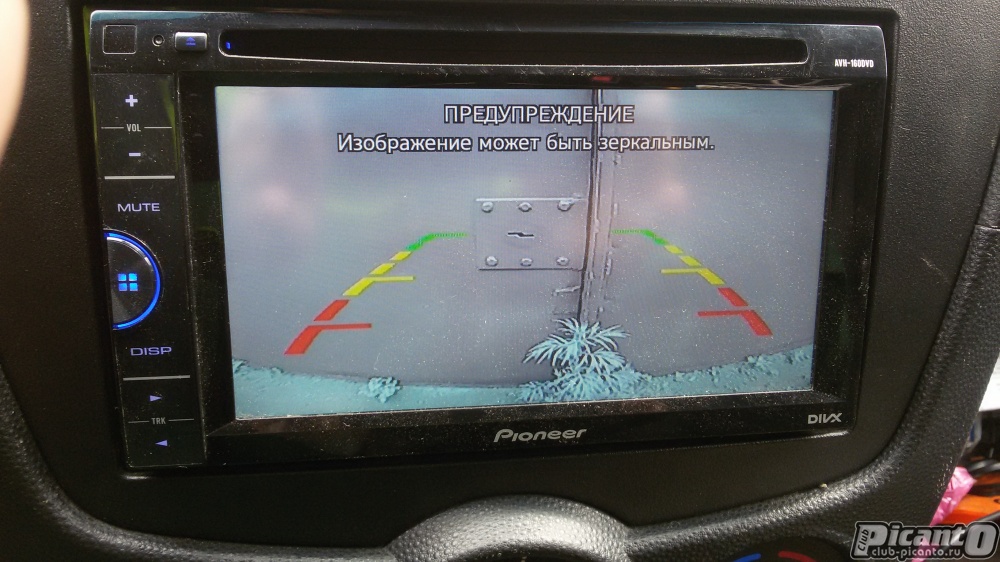

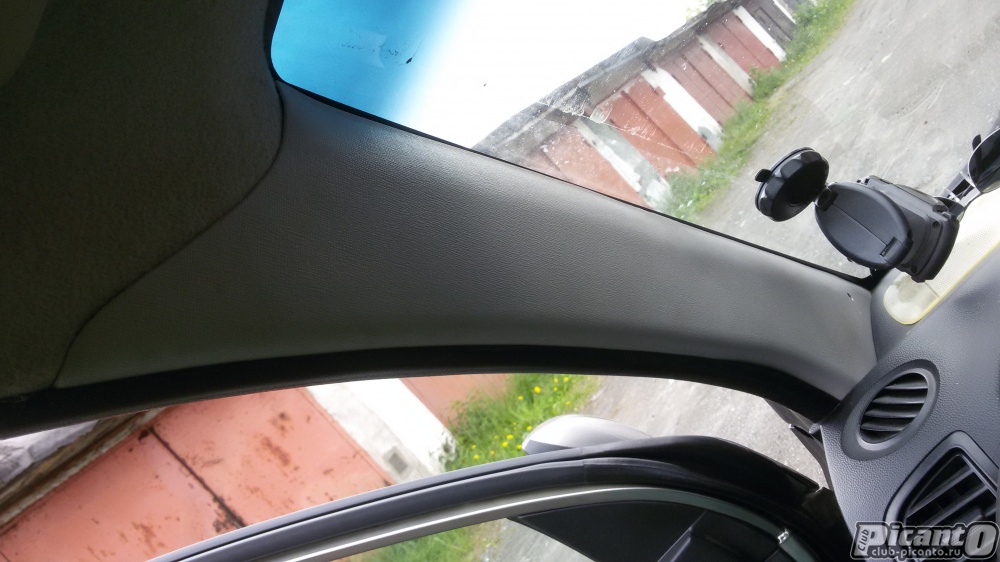

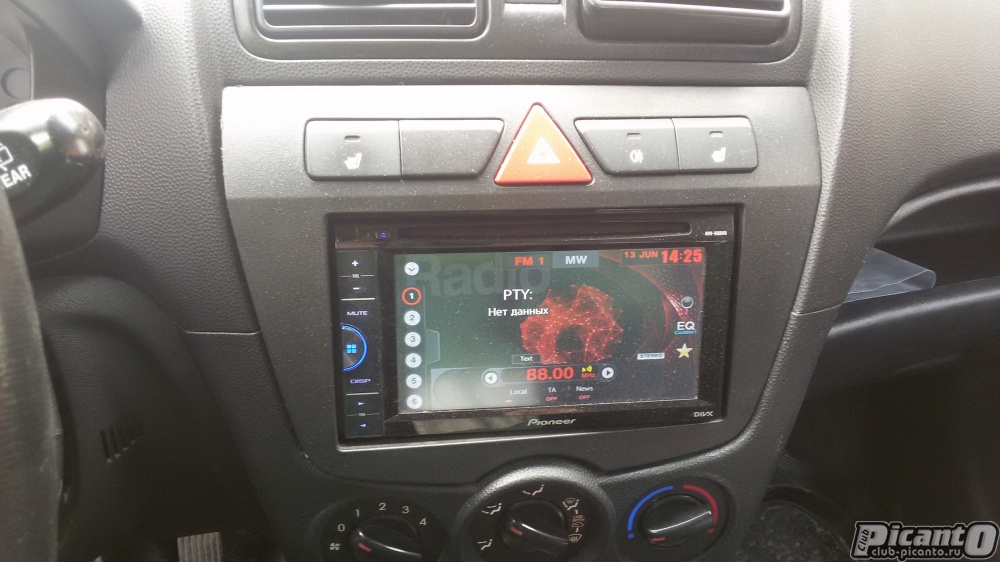

Устанавливаем все на место включаем зажигание, заднюю передачу и
Прикрепления: 0591444.jpg (70.8 Kb) · 2483291.jpg (65.0 Kb) · 8428817.jpg (61.2 Kb) · 9725352.jpg (56.0 Kb) · 5215049.jpg (60.4 Kb)
Сообщение отредактировал sashka - Понедельник, 13 Июня 2016, 21:27
Меню форума
sashka - Первоуральск 52 | 21:08 | Понедельник, 13 Июня 2016
Пользователь
Оффлайн

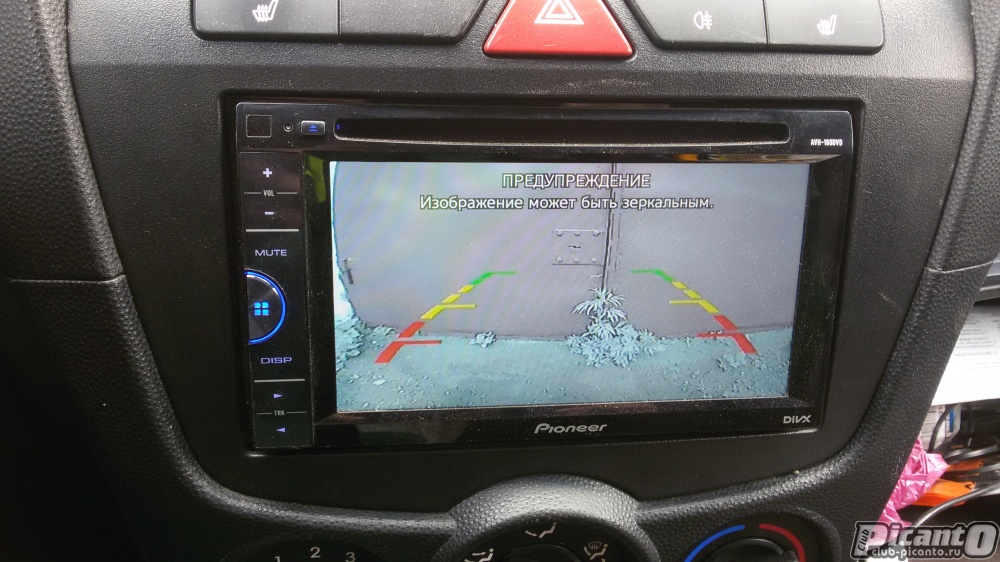

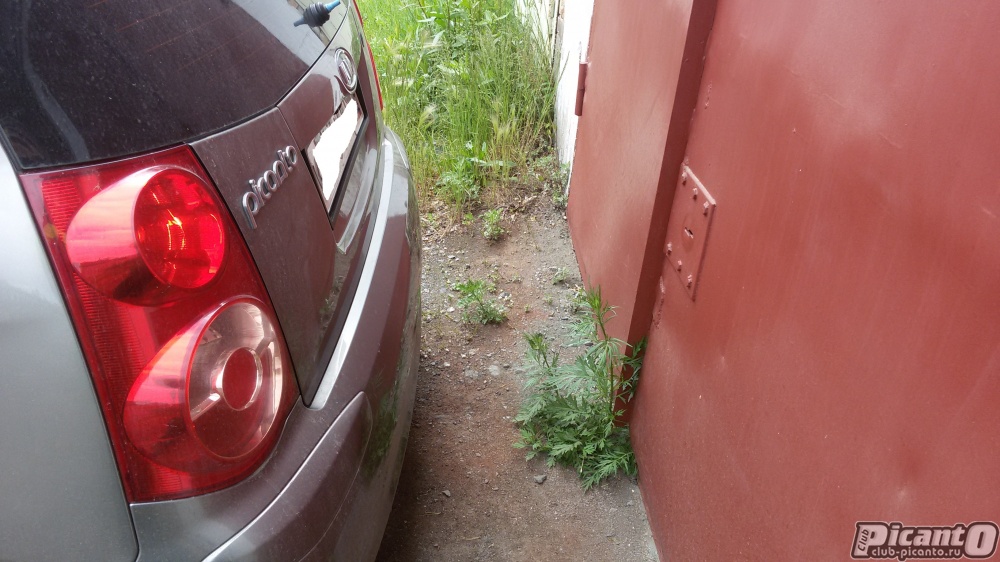

Проверяем дистанцию


Ну вроде на этом все надеюсь время потратил не зря кому-нибудьда пригодится. Удачи
Прикрепления: 9320898.jpg (73.3 Kb) · 6401509.jpg (71.4 Kb) · 7780904.jpg (66.1 Kb) · 8586325.jpg (68.2 Kb)
Сообщение отредактировал sashka - Понедельник, 13 Июня 2016, 21:28
Меню форума
Galchonok - Химки 53 | 16:55 | Воскресенье, 06 Мая 2018
Пользователь
Оффлайн
Вопрос есть: хочу поставить мультимедиа комбайн на андройде в свою пиканту 2007года. Но смущает один момент: я могу брать любую 2-din систему или нужно что-то особенное?
Сообщение отредактировал Galchonok - Воскресенье, 06 Мая 2018, 16:55


Kia Picanto EX 2007г АКПП 1,1л
Меню форума
Oleg - Йошкар-Ола 54 | 08:16 | Понедельник, 07 Мая 2018
Don`t Worry, Be Happy
Администратор
Оффлайн
Galchonok, можно брать любую двухдиновую, но размер передней панели должен быть по размеру окна. А то может получиться как у меня  :'(
Выбирал по параметрам, а на размер передка не обратил внимания. Теперь лежит мертвым грузом и никуда не могу сбагрить даже дешевле чем взял.

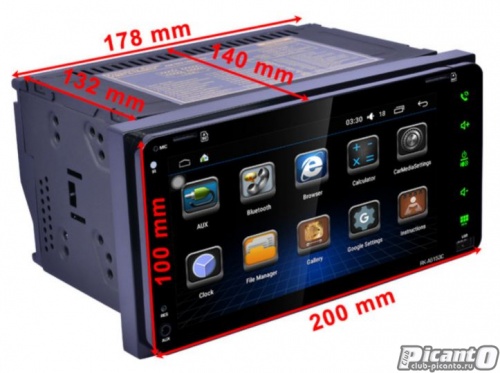

Вот она, болезная. Воистину, где раздолбай, там и горе...

Прикрепления: 3253687.jpg (60.9 Kb)


Пиканто ТА 2013, 1.0, МКПП
Как вставить фото в сообщение
Меню форума
Cofeman - Питер 55 | 10:37 | Понедельник, 07 Мая 2018
Модератор...
Оффлайн
Рамки под 2-din с креплениями, на Али - около 50 долларов.


Gt-Line 2021 1,2л, последний из могикан..
(ранее - Picanto TA 2011+)
Меню форума
Oleg - Йошкар-Ола 56 | 13:21 | Понедельник, 07 Мая 2018
Don`t Worry, Be Happy
Администратор
Оффлайн
Цитата Cofeman ()
на Али
Под 2011++ - навалом. А вот для 2008 рамок нет. Только вместе с магнитолой, да и то не густо. Надо еще потрудиться в поисках. Так что придется брать "какую-то" и приспосабливать к штатной рамке.


Пиканто ТА 2013, 1.0, МКПП
Как вставить фото в сообщение
Меню форума
Galchonok - Химки 57 | 14:52 | Понедельник, 07 Мая 2018
Пользователь
Оффлайн
Oleg, именно так и есть. На Али всего один продавец, продающий мафон на двадин со штатной рамкой за 20 с гиком тыщ. Но по ттх там не ахти. Думаю, снять раму, померить все линейкой и с размерами + рамой топать в магаз


Kia Picanto EX 2007г АКПП 1,1л
Меню форума
Cofeman - Питер 58 | 17:31 | Понедельник, 07 Мая 2018
Модератор...
Оффлайн

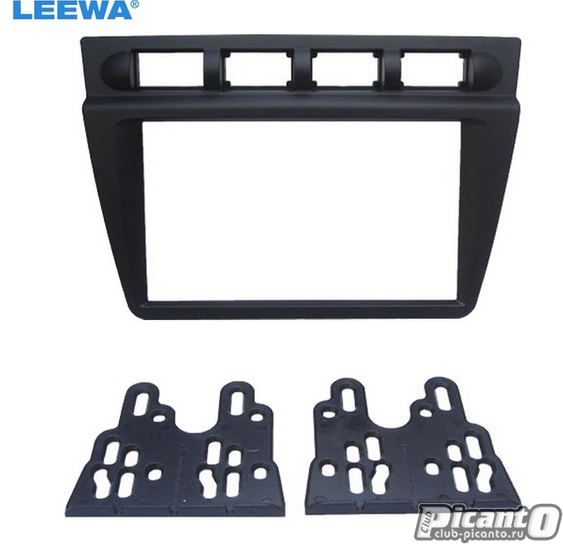

Я набрал "Picanto 2007 2-din рамка". На 2008 другая?  От 2007 не подходит разве?

Написано, для 2004-2008 года, два размера 173х98 и 178х102. Результат выдачи очень от формулировки запроса зависит .

Прикрепления: 6455014.png (206.7 Kb)
Сообщение отредактировал Cofeman - Понедельник, 07 Мая 2018, 17:48


Gt-Line 2021 1,2л, последний из могикан..
(ранее - Picanto TA 2011+)
Меню форума
Oleg - Йошкар-Ола 59 | 18:50 | Понедельник, 07 Мая 2018
Don`t Worry, Be Happy
Администратор
Оффлайн
Цитата Galchonok ()
померить все линейкой и с размерами + рамой топать в магаз
Именно так. Может только кронштейны придётся колхозить. Но это уже решаемо. Тем более у тебя руки получше чем у  некоторых мУжиков  :D

добавлено
----------------------------------------
Цитата Cofeman ()
От 2007 не подходит разве?
Нашел ведь! ГОЛОВА!!! 107
А вообще хронология такая: первая генерация (дорестайл) 2004-2008.
Затем рестайлинг (с круглыми фарами) 2008-2011 (панель тоже другая).
И уж потом 2011 (у нас он позиционируется как 2011++).
Как видишь, 2008 и 2011 годы - переходные. В эти годы продавались и те и другие машины. Я это точно знаю, т.к. имел дорестайл, но 2008 года, первой половины. А с сентября 2008 начали продавать уже "круглоглазые" рестайл. То же и с 2011 годом.


Пиканто ТА 2013, 1.0, МКПП
Как вставить фото в сообщение
Меню форума
Galchonok - Химки 60 | 13:13 | Вторник, 08 Мая 2018
Пользователь
Оффлайн
Cofeman, рамку-то я сниму не разбив (внезапно, правда?). Главное, впихнуть сам блок. А тут уже линейка в помощь. Ширина, высота и глубина + толщина на всякий = на бумажку значения и в магаз. В субботу поеду колхозить руль кожей. ЭКО-кожей


Kia Picanto EX 2007г АКПП 1,1л
