Штатная навигация+ TV+кам. заднего хода
Picachushka07 - Заречный 31 | 22:54 | Вторник, 10 Июня 2014
Новенький
Оффлайн
помогите не могу настроить камеру заднего вида
Сообщение отредактировал Picachushka07 - Вторник, 10 Июня 2014, 22:55
Меню форума
Oleg - Йошкар-Ола 32 | 11:29 | Среда, 11 Июня 2014
Don`t Worry, Be Happy
Администратор
Оффлайн
Цитата Picachushka07 ()
помогите не могу настроить камеру заднего вида

А не слабО описать проблему более детально?
- Что стоит?
- Куда и как подключено?
- Что имеется ввиду под словом "настроить"?

У меня проблем вообще ни каких не возникало.


Пиканто ТА 2013, 1.0, МКПП
Как вставить фото в сообщение
Меню форума
Lilu - Ейск 33 | 23:28 | Суббота, 23 Августа 2014
Пользователь
Оффлайн
Доброе всем время суток. Сам я являюсь мужем хозяйки аккаунта, так шо от моего имени...
Перелопатив интернеты и магазы на предмет оборудования машинки камерой - было выяснено, что камеры бывают заднего вида - изображение зеркальное, с линиями парковки и без; переднего обзора - изображение не зеркальное и без линий (для установки в криворукие японцы в качестве камеры обгона; и универсальные - изначально заднего хода, но при перерезании белого проводка-перемычки изображение становится обычным, а при перерезании синего проводка-перемычки - отключаются линии парковки.

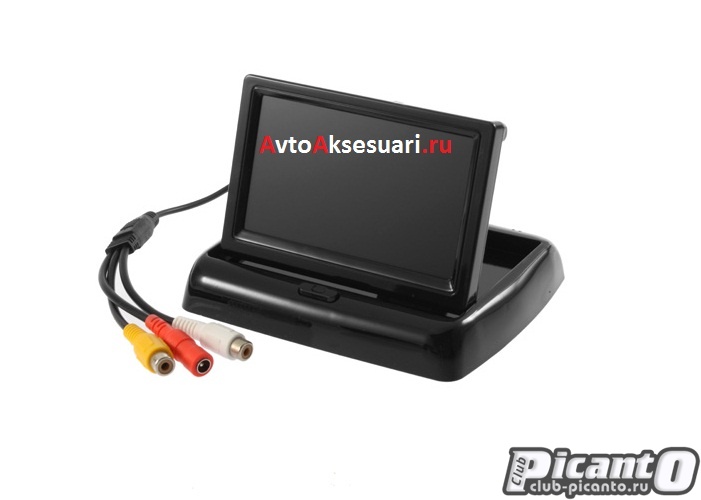

Так-же было выяснено, что линии парковки передаются не с изображением, а отдельным сигналом. В связи с чем - как камеру не крути, а линии ВСЕГДА будут ориентированы по низу экрана монитора. Вот тут была засада, ибо хотелось купить монитор складной, вот такой:

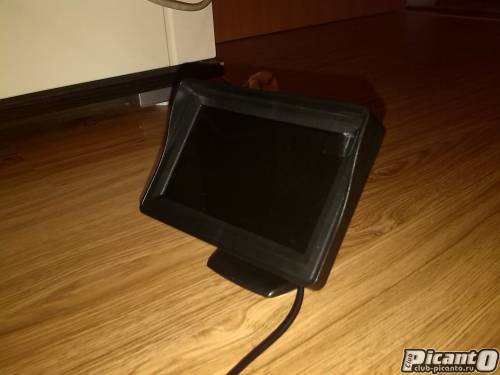

 и примостить его к нижней части центральной панели, чтоб был за подстаканниками и в сложенном виде небыл виден. Монитор смотрелся как заводской, но заставить его показывать линии вверх ногами не получилось... Поэтому пришлось купить вот это:

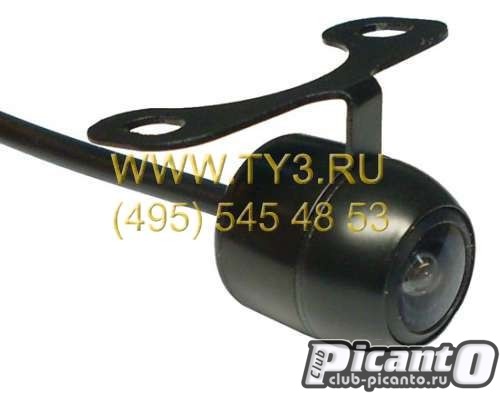

и такую камеру, цветную, с линиями и довольно сносным изображением ночью с одним фонариком заднего хода

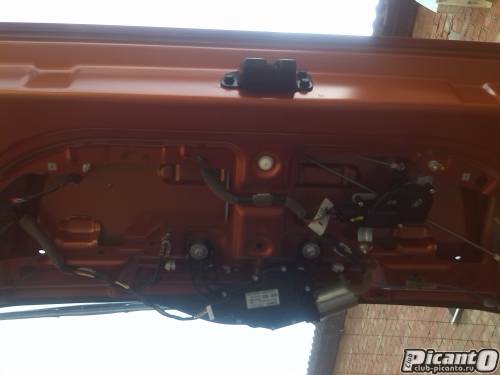

Решено было камеру ставить с максимальным сохранением целостности авто. Разбираем дверь:

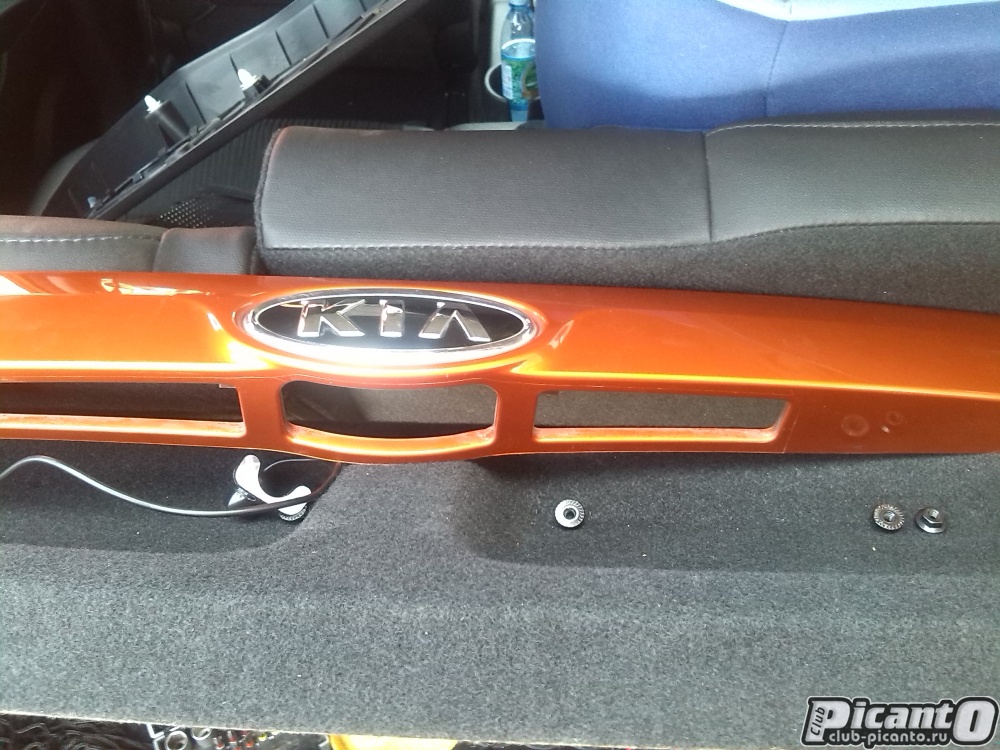

Снимаем накладку - она держится на четырех гайках и двух клипсах:



продолжение следует...
Прикрепления: 8898124.jpg (46.0 Kb) · 7418942.jpg (54.0 Kb) · 9488703.jpg (22.8 Kb) · 1704611.jpg (45.0 Kb) · 1489045.jpg (100.6 Kb)
Меню форума
Lilu - Ейск 34 | 23:52 | Суббота, 23 Августа 2014
Пользователь
Оффлайн
Продолжаем...

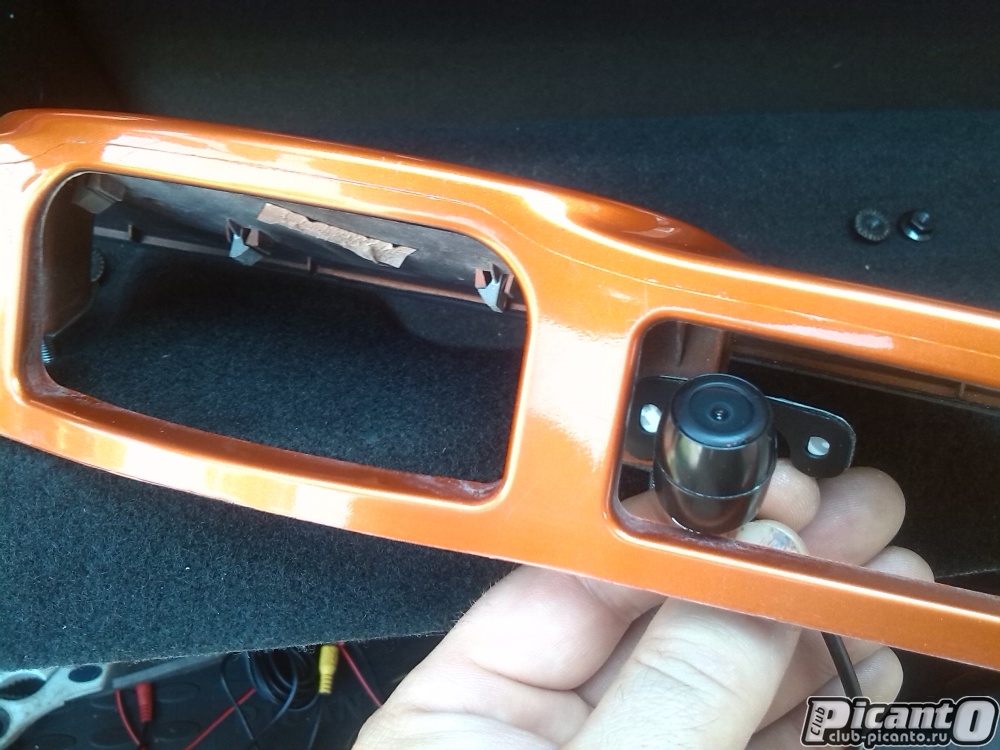

Берем камеру в заготовки и тулим к запчасти:

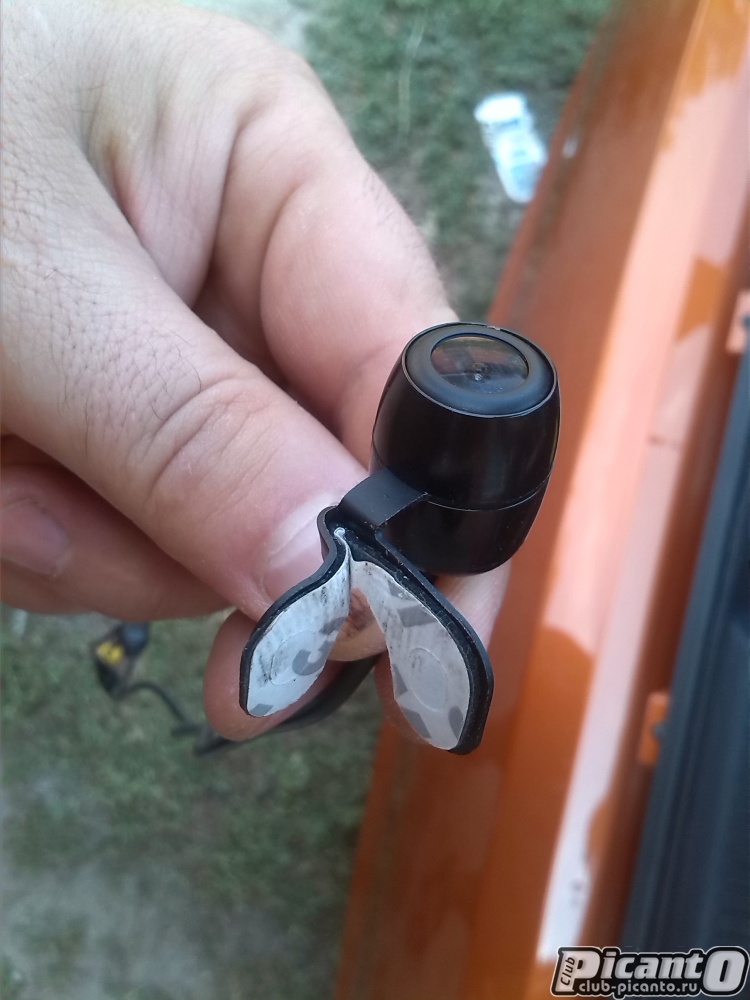

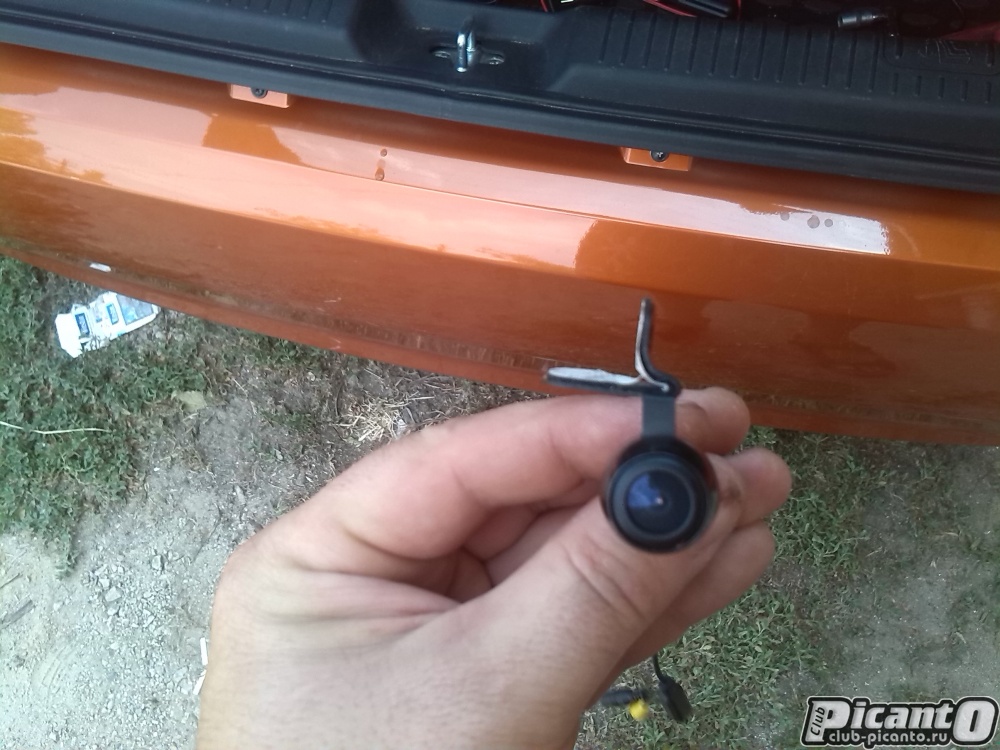

Решение прилепить сюда было обусловлено тем, что: 1-е - это пластмасска, 2-е - почти по центру, 3-е - почти не видно. Далее берем пассатижи и аккуратно, дабы не перегнуть и не сломать, гнем кронштейн в такую кракозяблу:

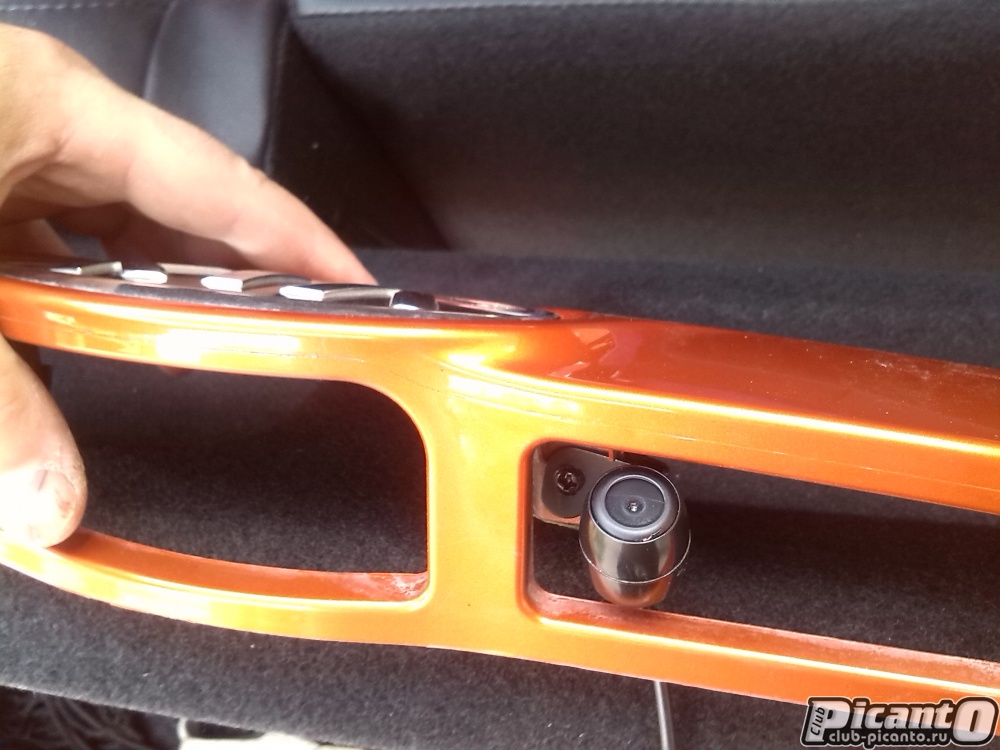

далее размечаем и ковыряем отверстия под саморезик. ВНИМАНИЕ!!! Головка шпильки под пластиком почти на всю высоту, поэтому засверливаем миллиметра на два от края и крепим:

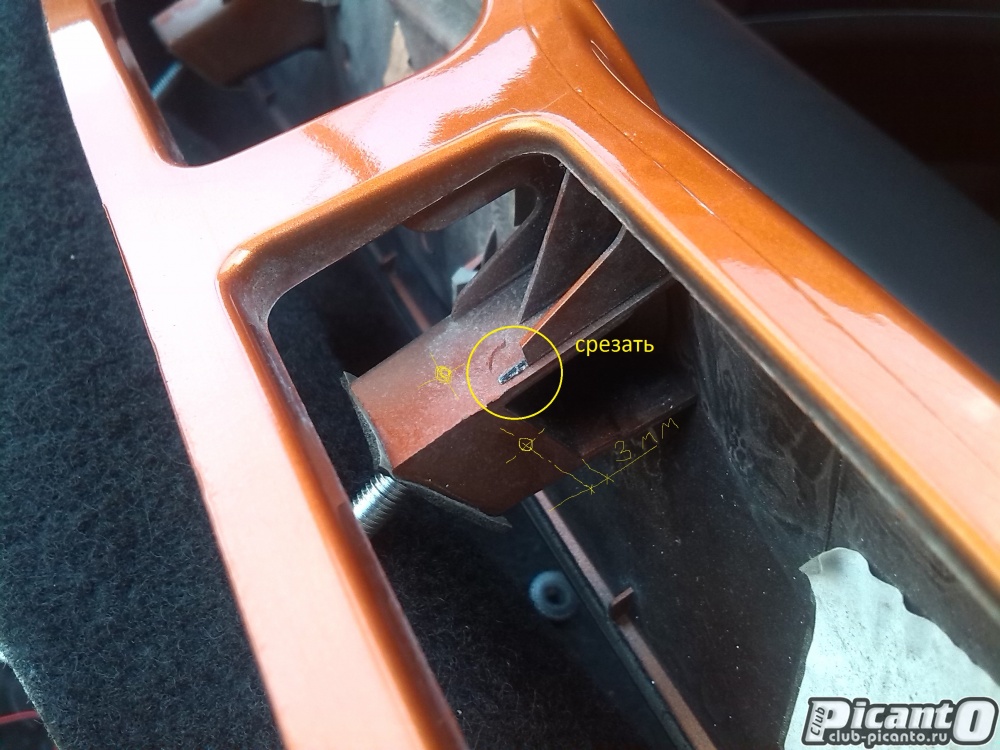

Чуть не забыл!!! Чтоб кронштейн сел плотнее и не уперся в кузов при установке накладки - там надо подрезать вот так:



Продолжение следует...
Прикрепления: 0336404.jpg (75.6 Kb) · 9543794.jpg (82.6 Kb) · 8975023.jpg (53.2 Kb) · 9450057.jpg (64.1 Kb) · 5171180.jpg (77.4 Kb)
Меню форума
Lilu - Ейск 35 | 00:31 | Воскресенье, 24 Августа 2014
Пользователь
Оффлайн
Продолжение ту...

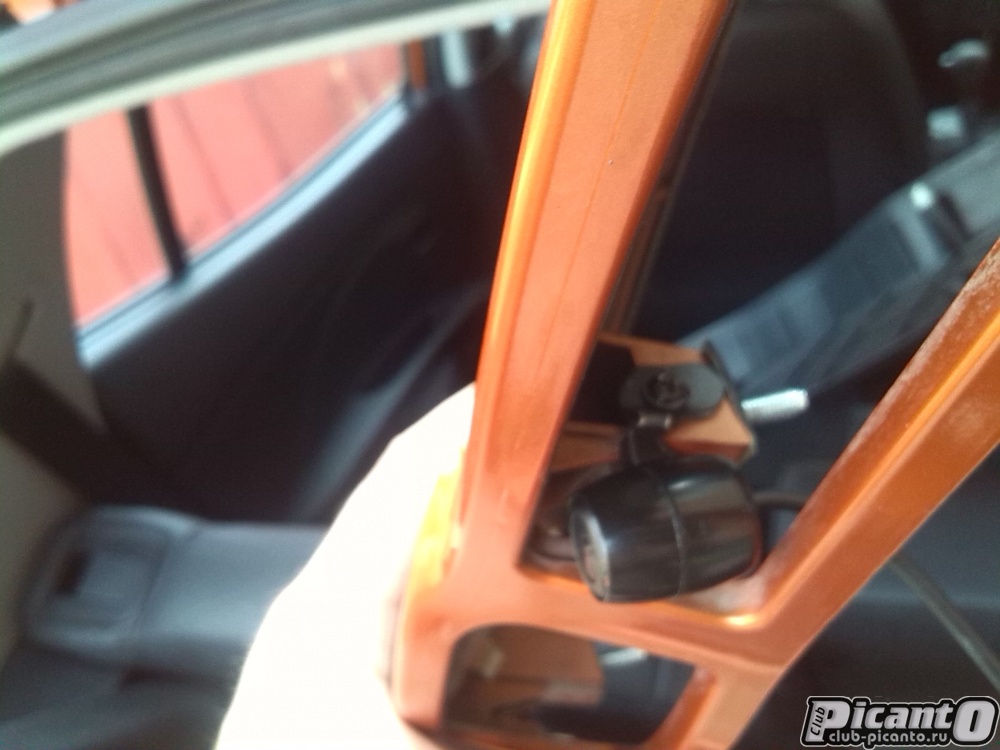

Решив вопрос с установкой, голова зачесалась о мысли... А как протягивать провода в дверь? Скажу сразу, я немного наколхозил и насопливил, но вам предлагаю сразу запастись 6-ю метрами тоненького ЭКРАНИРОВАНОГО видеокабеля и пару тюльпанов типа "папа" (нужен один, но мало-ли). Штатного кабеля не хватило около метра и он был откровенное... какаха... просто провод!

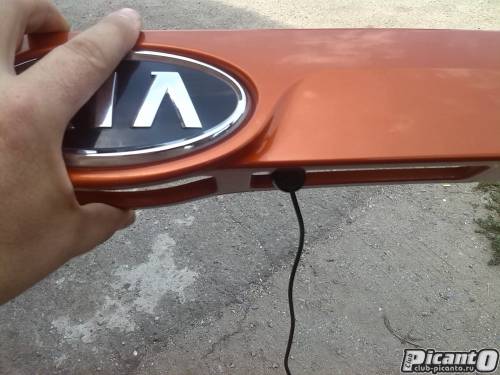

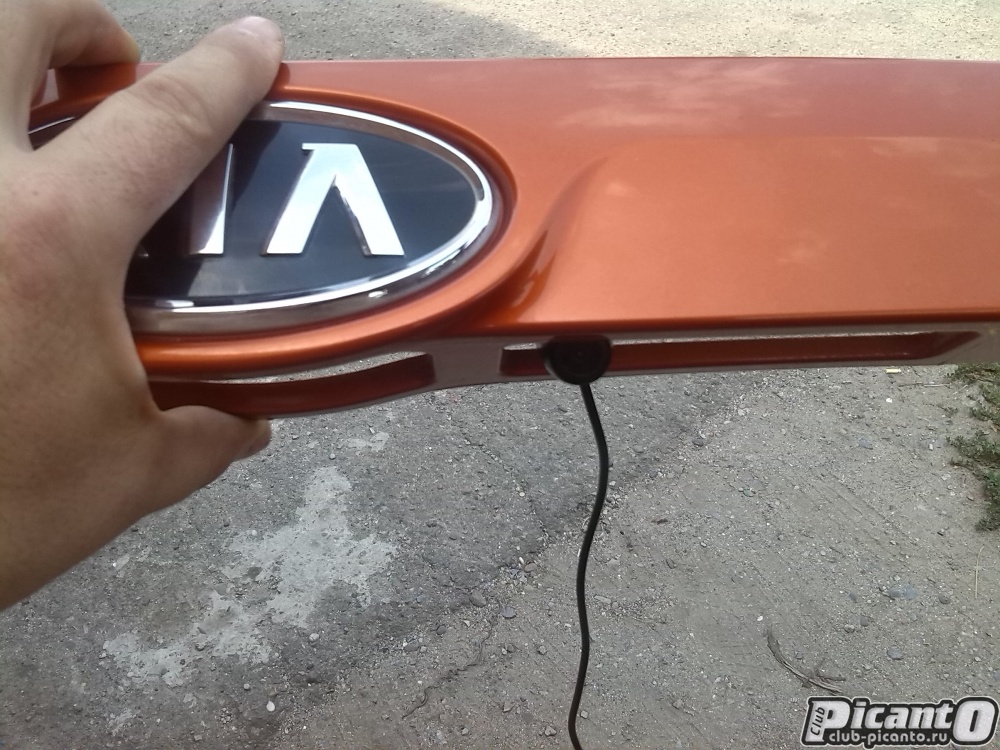

Пропустить кабеля в дверь было решено (простите, фото нет) через отверстие клипсы. Для этого видеокабель пришлось безжалостно отрезать (тюльпан не лез) и спаять напрямую с нашим видеокабелем. Фишка питания пролезла влёт. Далее прокладываем проводку по двери:



уматывая по желанию звукоизоляцией (шоб не бренчала, если где болтаться будет). На заднем плане видны провода, протянутые в двери к гофре. Проволоку заводил со стороны гофры, пока не вышла тут, в дверь. Предварительно согнул ее на радиус короба двери под стеклом. с третьего тычка прошла... Потом через гофру под крышу. Видеокабель потянул по левой стороне вдоль заводского жгута, разобрав заднюю боковину, внутренние пороги и подрулевой щит. Питание камеры с фонаря заднего хода. Кабель просто умотан звукоизоляцией и проведен по обшивке крыши на правую сторону, сняв правый фонарь, выдернув уплотнитель его проводки и вынув его фишку наружу, я отщелкнул крайние клипсы боковины, а так же отодвинул правую нижнюю обшивку багажника, и легко провел кабель под пластиком вниз и наружу, через отверстие проводки фонаря для облегчения пайки. Питание припаял прямо к проводке фонаря, возле самой фишки и запихал всё обратно, как было. Питание монитора пока временное, описывать не буду, но монитор включается при появлении видеосигнала с камеры.
На этом пока всё. Завтра может добавлю фото установленного монитора и фишки заднего фонаря. Жене понравилось!

Пы.Сы. Камера отрегулирована таким образом, что красная линия - 20 см от бампера, визуальный контакт с бампером - 10 см от бампера.
Прикрепления: 3578722.jpg (47.7 Kb) · 7224572.jpg (104.6 Kb) · 2995097.jpg (91.6 Kb)
Сообщение отредактировал Lilu - Воскресенье, 24 Августа 2014, 11:08
Меню форума
Oleg - Йошкар-Ола 36 | 20:48 | Воскресенье, 24 Августа 2014
Don`t Worry, Be Happy
Администратор
Оффлайн
Цитата Lilu ()
Завтра может добавлю фото установленного монитора и фишки заднего фонаря.

Ждем-с...

Цитата Lilu ()
Жене понравилось!

Всё для них!...

Добавлено (24 Августа 2014, 20:48)
---------------------------------------------
Обнаружилась еще одна тема про камеры заднего вида. Поскольку большой разницы в установке на старые и новые машины нет, то объединились и эти темы.
Материалом Lilu дополнена статья в Клубном журнале.
Сообщение отредактировал Oleg - Пятница, 17 Июня 2016, 14:03


Пиканто ТА 2013, 1.0, МКПП
Как вставить фото в сообщение
Меню форума
Lilu - Ейск 37 | 22:12 | Понедельник, 25 Августа 2014
Пользователь
Оффлайн
Продолжаем! Вернее - заканчиваем!

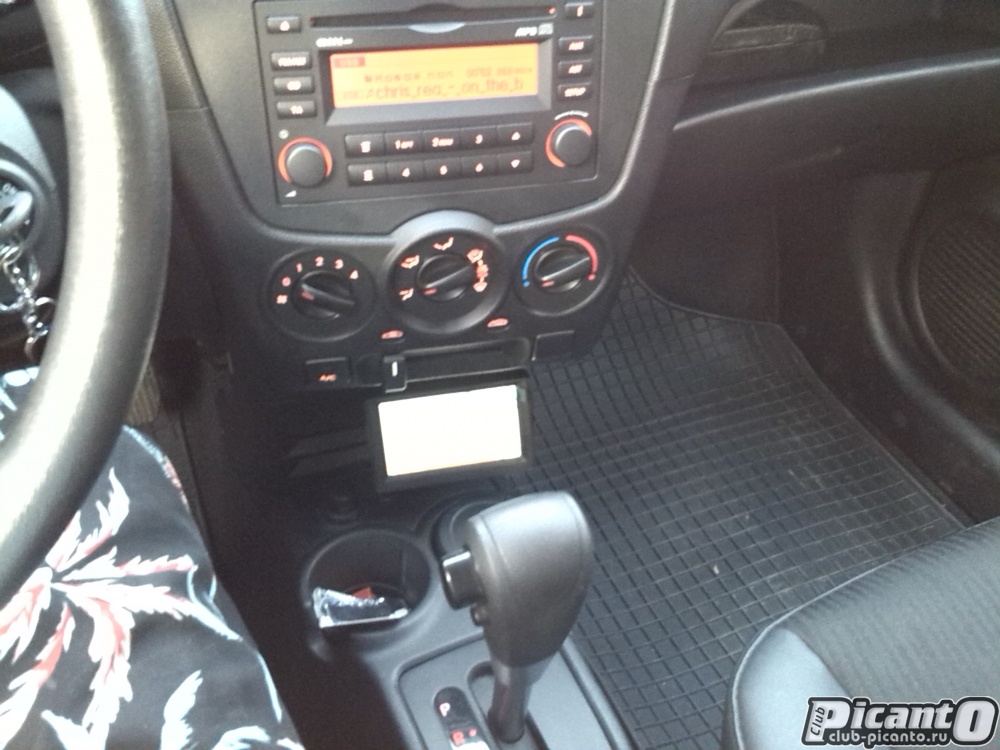

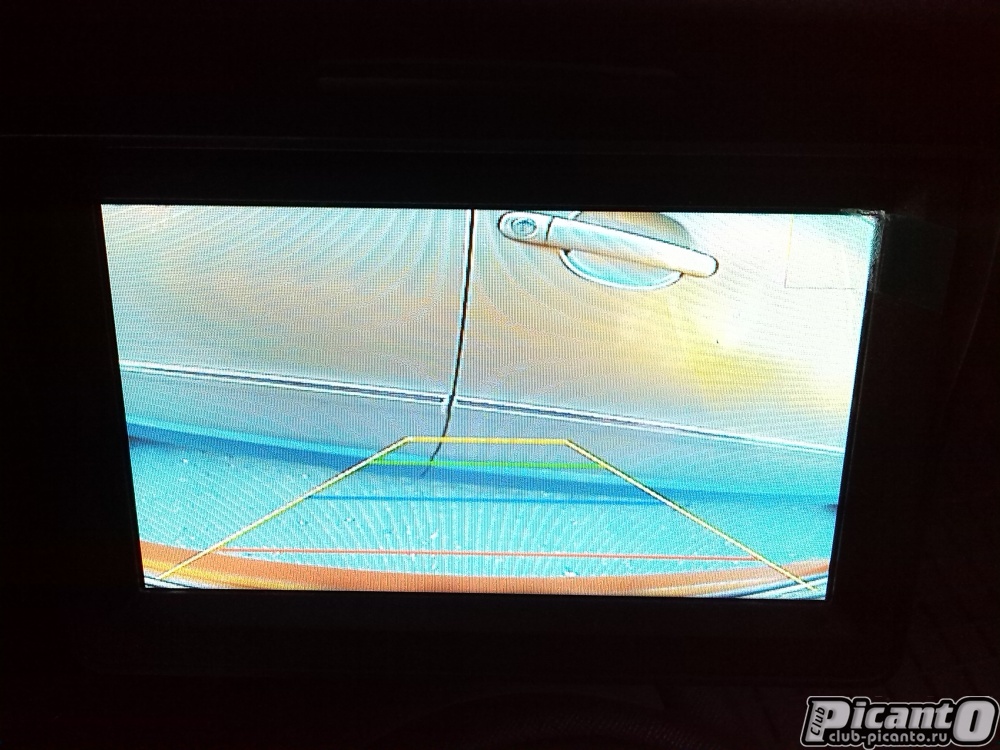

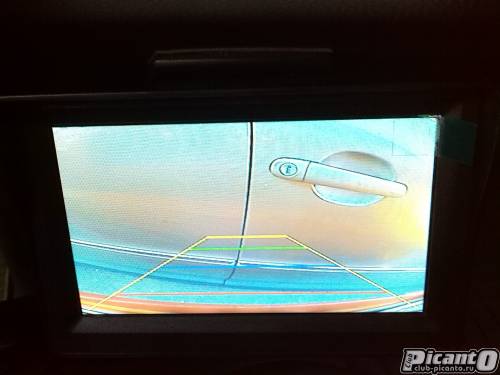

Вот внешний вид монитора в салоне:

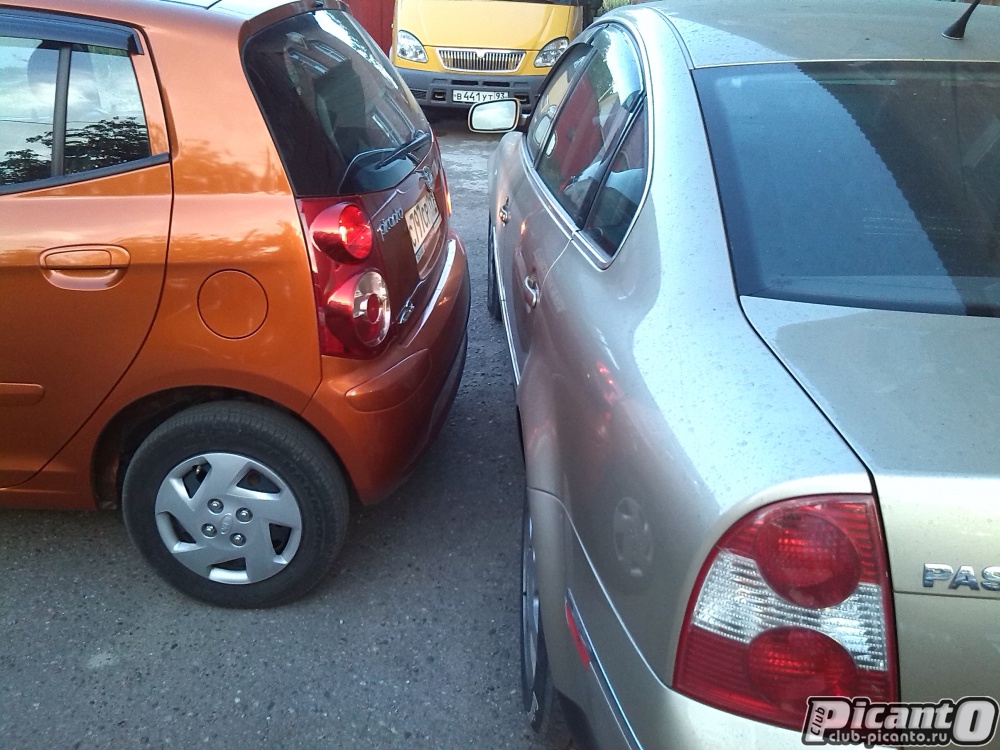

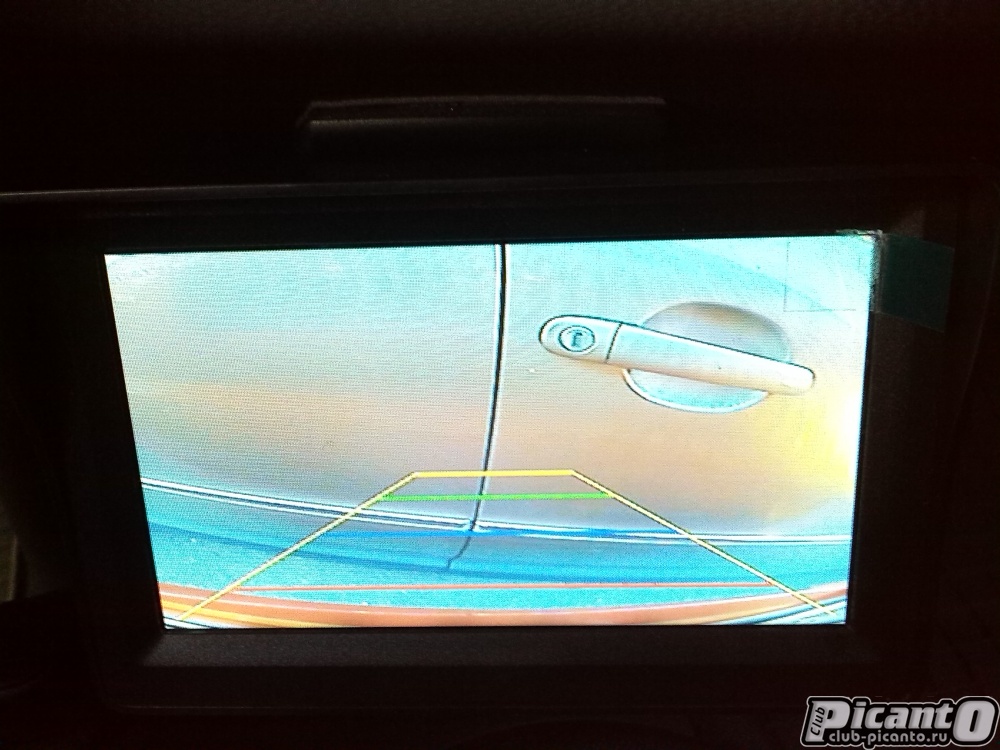

Вот испытание на крепость нервов (естественно о свою машину), Пассат простит :) :



Вот так вот снаружи:



Ишо чуть-чуть:



Оно же опять снаружи



Питание монитора - с прикуривателя.
Хочу заметить, что на мониторе на самом деле изображение чистое. По моему сказывается эффект наложения трех китайских девайсов :) - монитор, мобила, камера.
Если что, спрашивайте.

Пы.Сы. Хочу сказать спасибо автору темы о USB в штатную магнитолу, всё пашет. (пойду плюсик поставлю)
Прикрепления: 6781407.jpg (70.1 Kb) · 6579838.jpg (73.8 Kb) · 2003079.jpg (90.2 Kb) · 4806802.jpg (65.3 Kb) · 2941010.jpg (95.7 Kb)
Меню форума
Cherik - Набережные Челны 38 | 13:58 | Вторник, 09 Июня 2015
Пользователь
Оффлайн
в  выходные благодаря фоткам Lilu Ейск поставил жене. Кому интересно задний ход на пиканто 2009 года автомат 1.1. зеленый провод от лампы идет на плюс. Питание на монитор подал так же от прикуривателя. Тюльпан не резал, через гофру от двери багажника в салон смог пропихуть. Сам провод от камеры пропустил через правый фонарь освещения номерного знака, чуток его доработав.
Меню форума
sashka - Первоуральск 39 | 18:46 | Понедельник, 13 Июня 2016
Пользователь
Оффлайн
Здравствуйте! Этот форум мне многим помог советами и подсказками, так что решил тоже внести вклад в общее дело. Купил на днях камеру заднего вида встроенную в рамку номерного знака и решил заснять процесс установки может кому то поможет.

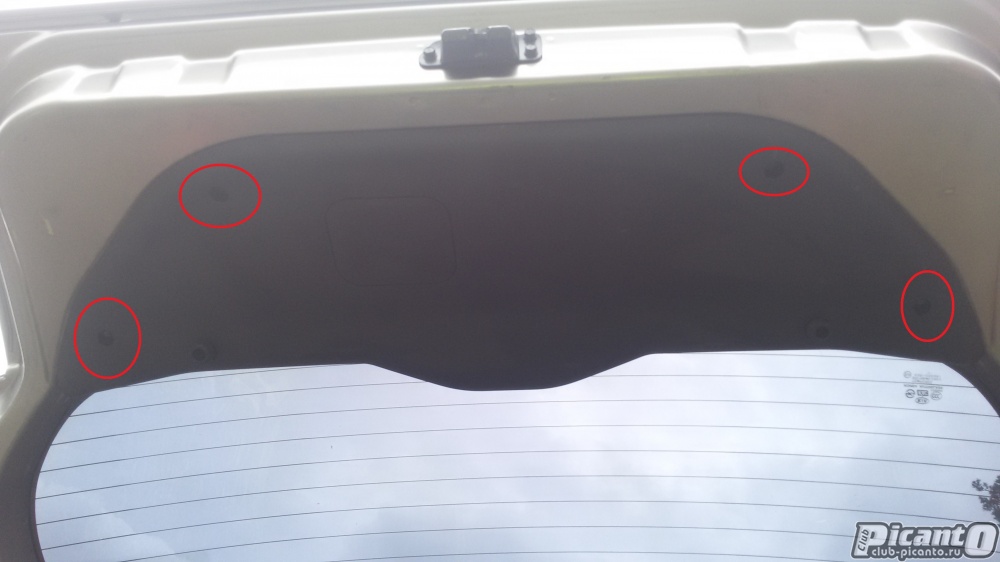

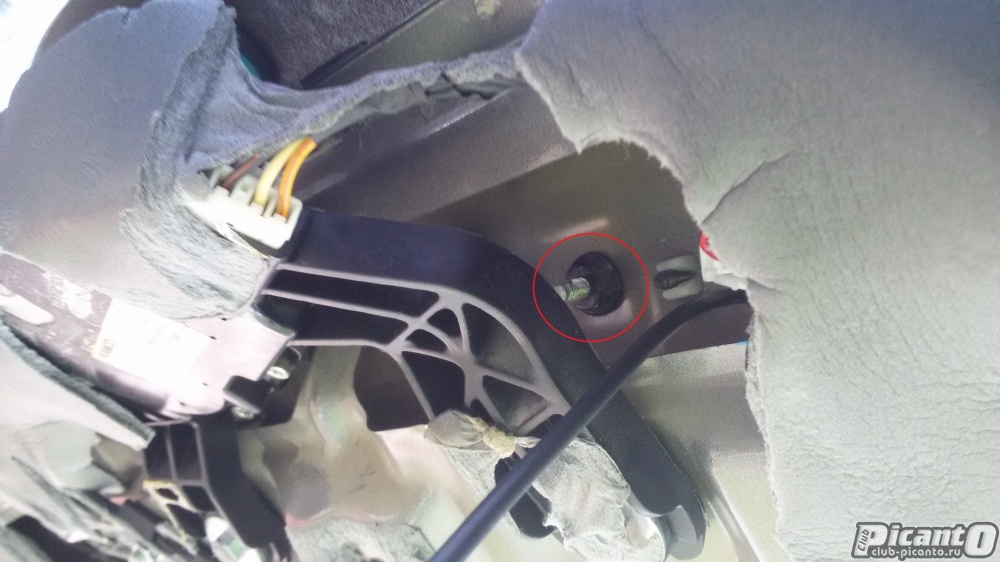

Машинка у меня 2008 г.в. Начал с откручивания накладки задней двери

Затем снял накладку с эмблемой

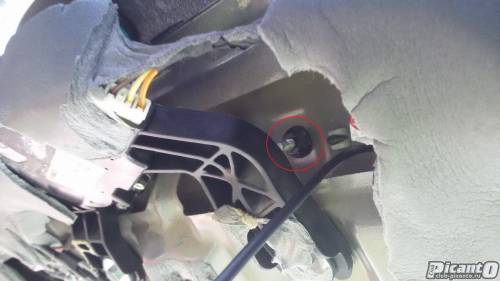

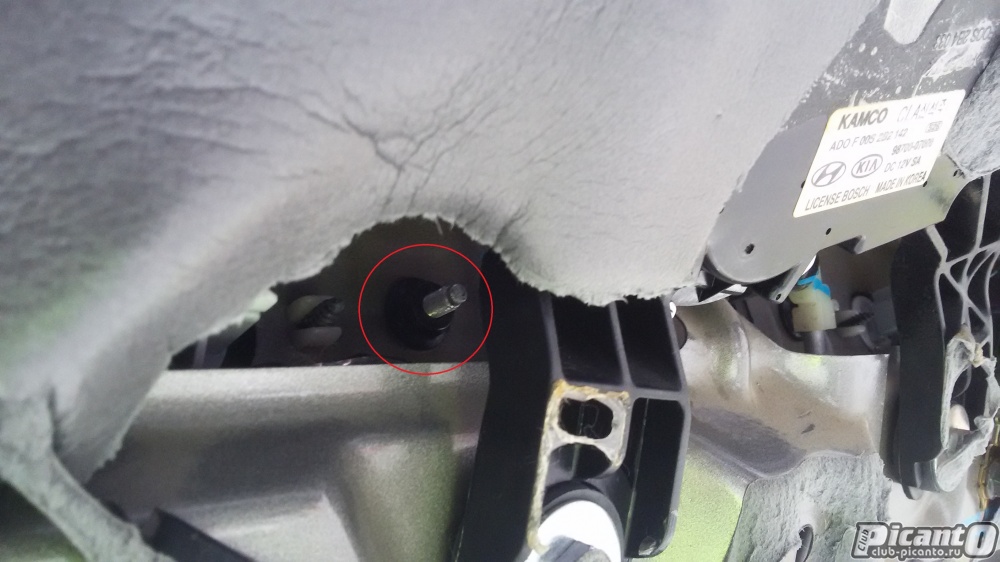

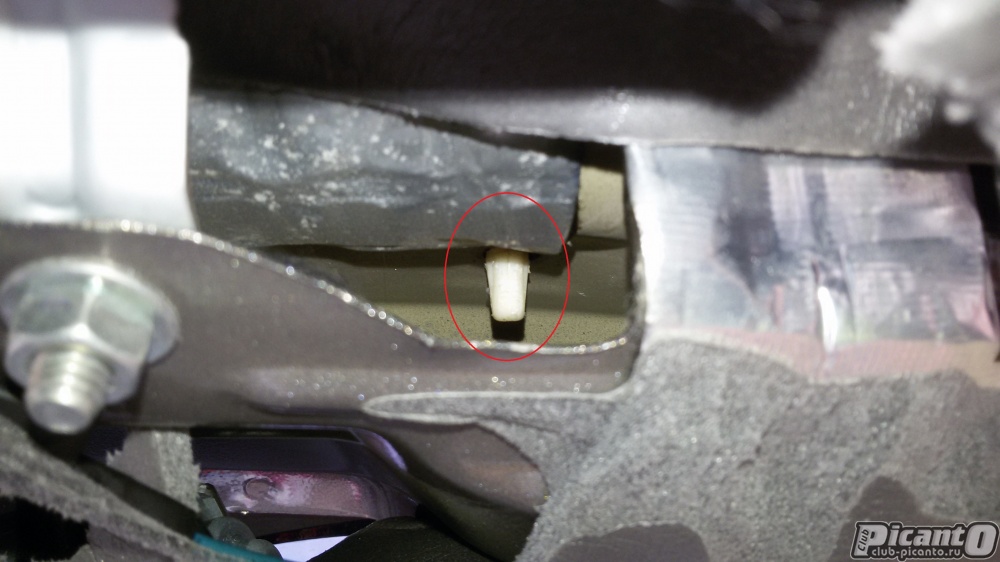

Для этого надо открутить четыре гайки и не забыть про 2 пистона


Прикрепления: 9096289.jpg (32.2 Kb) · 9700051.jpg (41.8 Kb) · 9302160.jpg (55.0 Kb) · 6075251.jpg (51.1 Kb) · 2277129.jpg (54.5 Kb)
Меню форума
sashka - Первоуральск 40 | 18:49 | Понедельник, 13 Июня 2016
Пользователь
Оффлайн

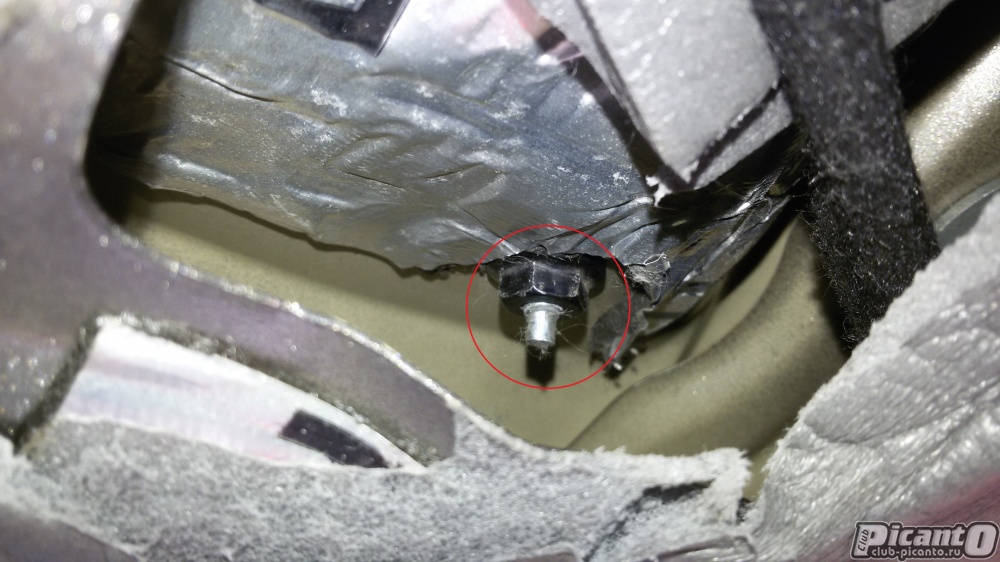

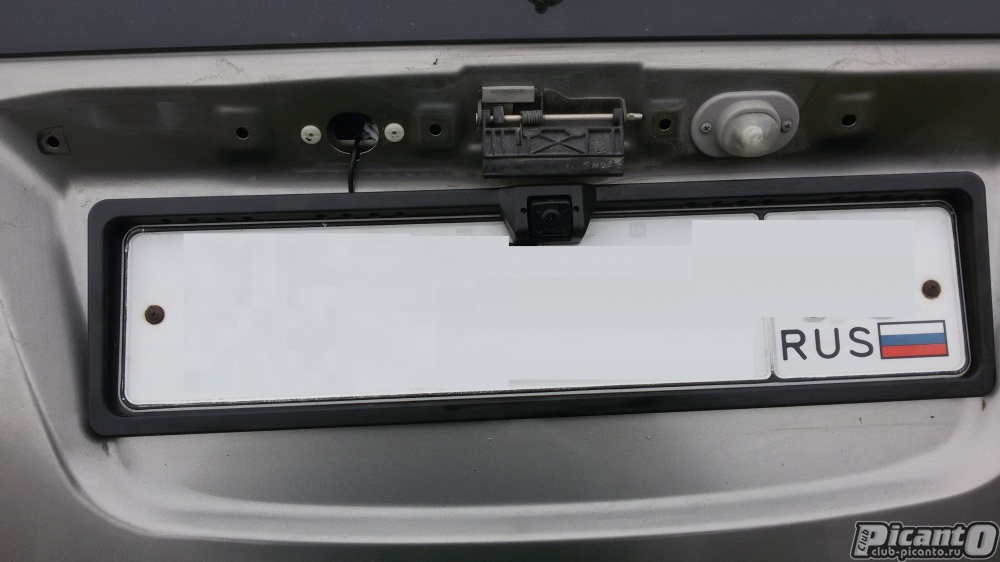

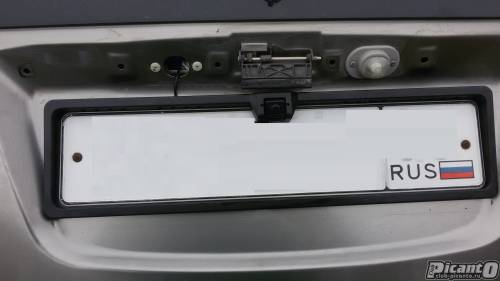

Дальше снимаем левую подсветку номера и ставим нашу рамку
Прикрепления: 7574276.jpg (66.1 Kb) · 8173165.jpg (46.5 Kb) · 0877861.jpg (42.2 Kb) · 4277614.jpg (64.2 Kb) · 0090022.jpg (42.1 Kb)
Меню форума
sashka - Первоуральск 41 | 20:16 | Понедельник, 13 Июня 2016
Пользователь
Оффлайн

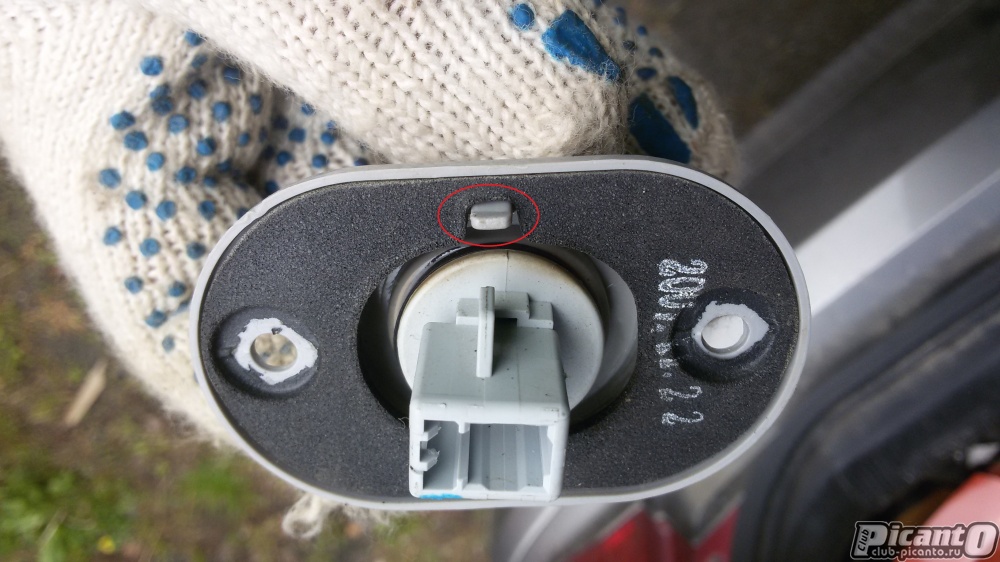

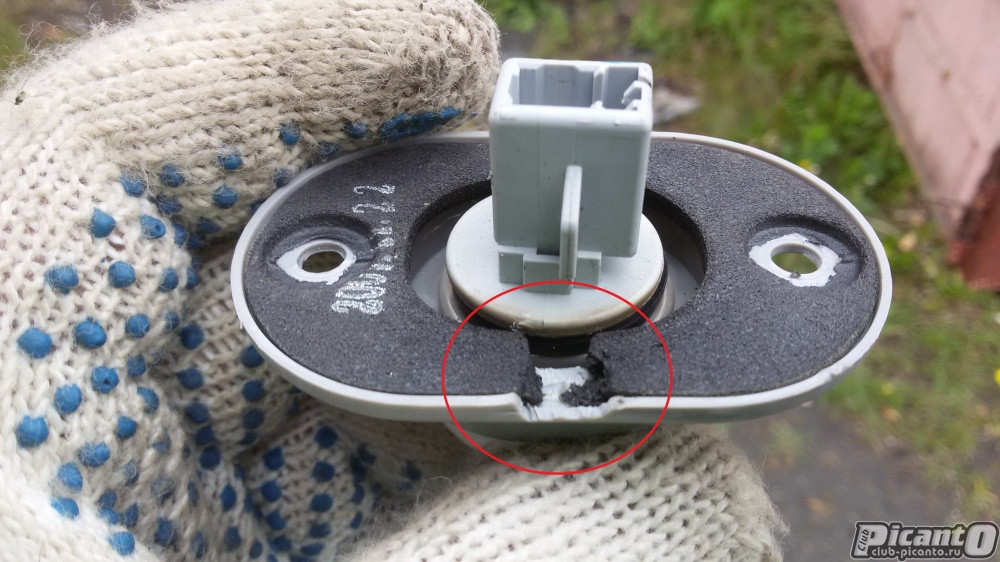

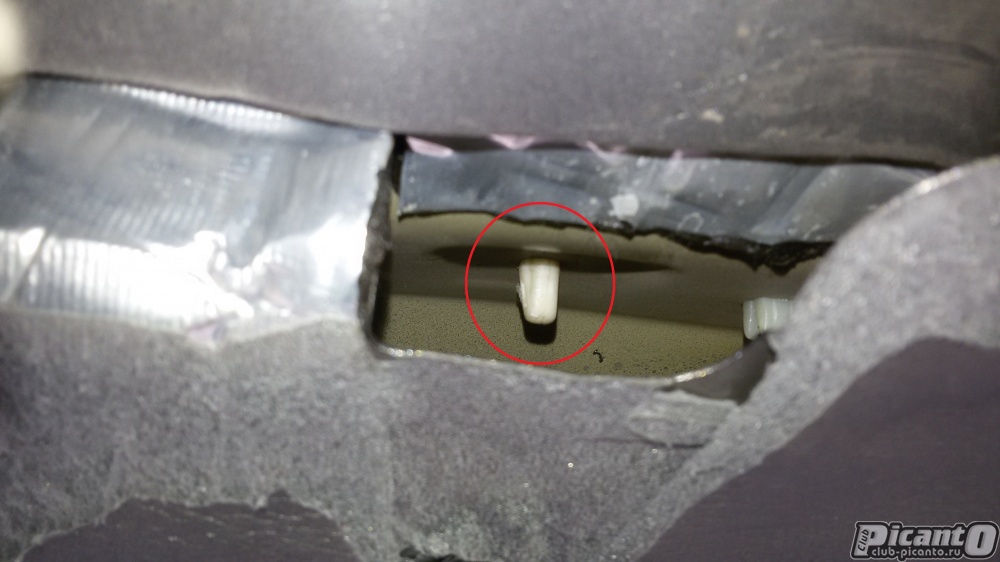

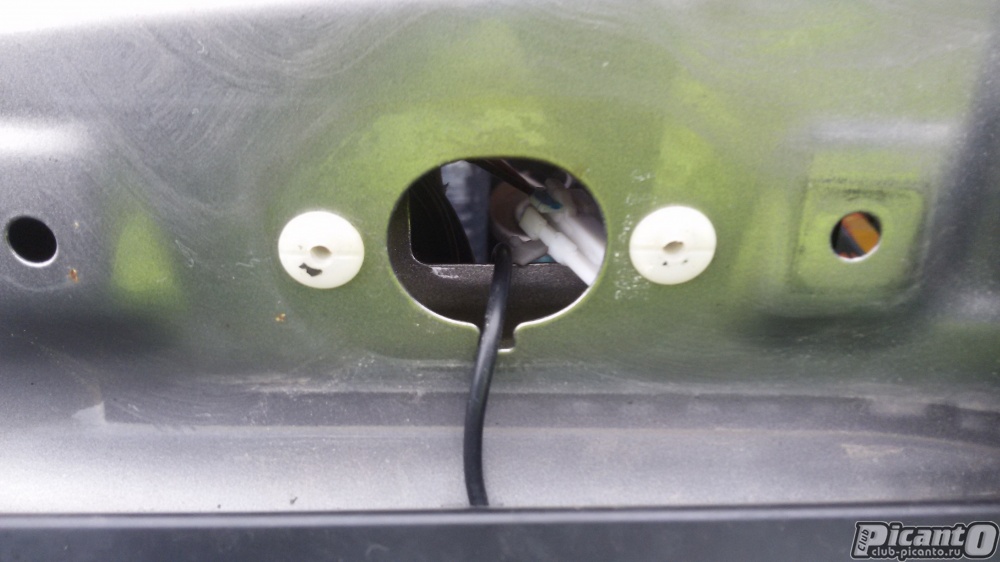

Провода от рамки просовываем в отверстие от фонаря подсветки номера. На самом фонаре убираем направляющий штырь (на рисунке выше обведен красным
кругом).

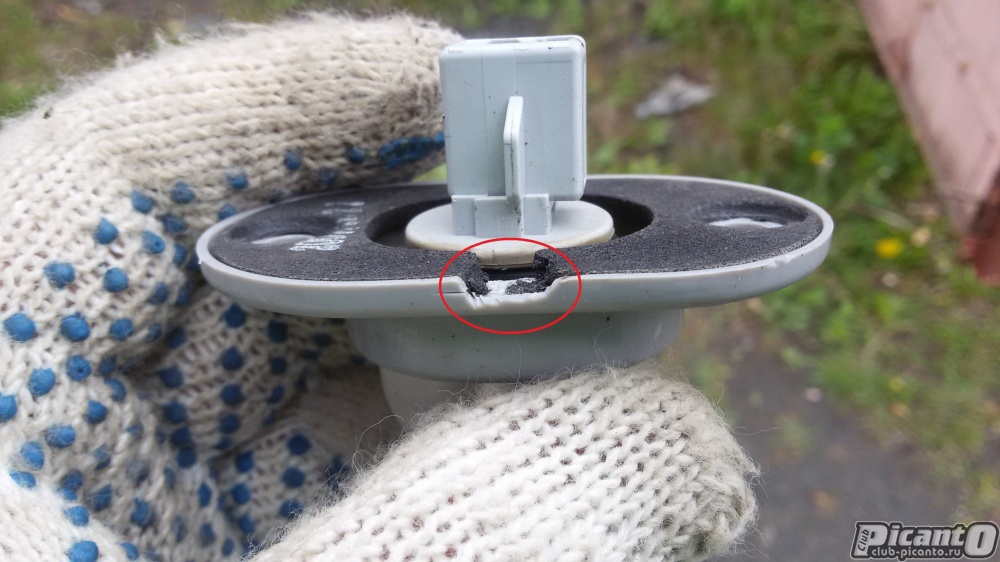

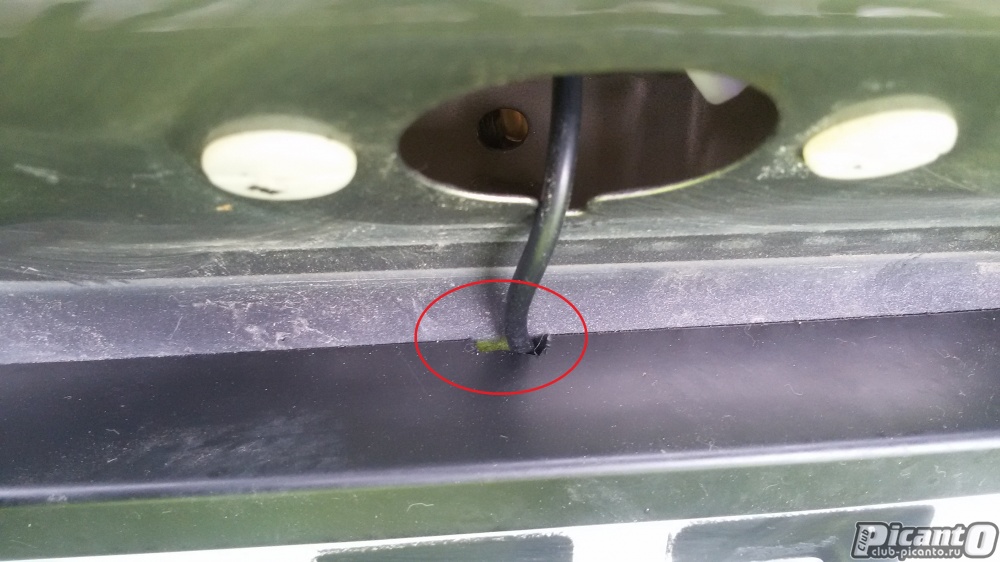

Также не забудьте срезать бортик для провода


У рамки так же пришлось проделать отверстие под провод ножом

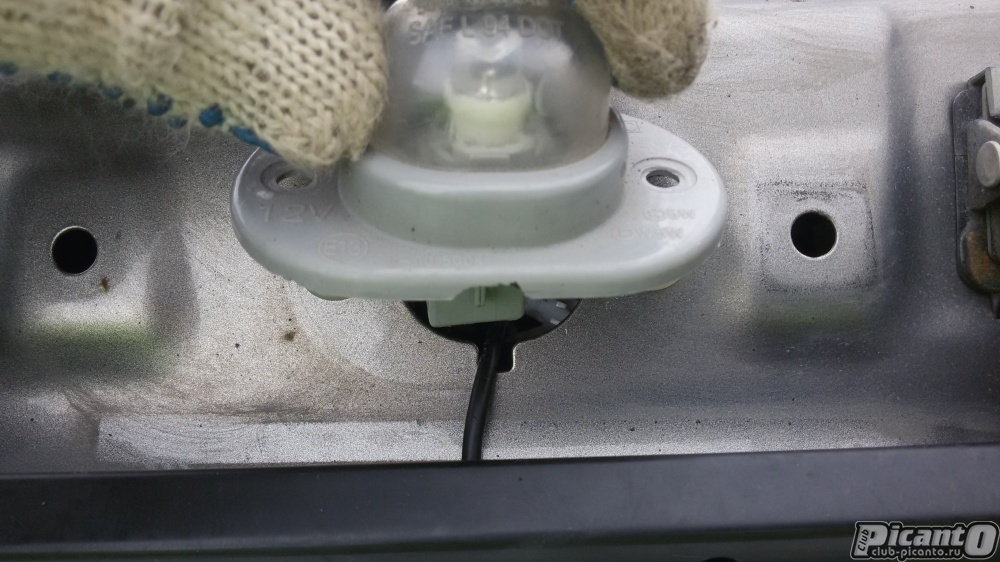

Все устанавливаем фонарь на место
Прикрепления: 8287996.jpg (77.2 Kb) · 5088377.jpg (62.8 Kb) · 2705019.jpg (44.8 Kb) · 4048130.jpg (53.2 Kb) · 4995528.jpg (62.9 Kb)
Сообщение отредактировал sashka - Понедельник, 13 Июня 2016, 20:19
Меню форума
sashka - Первоуральск 42 | 20:22 | Понедельник, 13 Июня 2016
Пользователь
Оффлайн

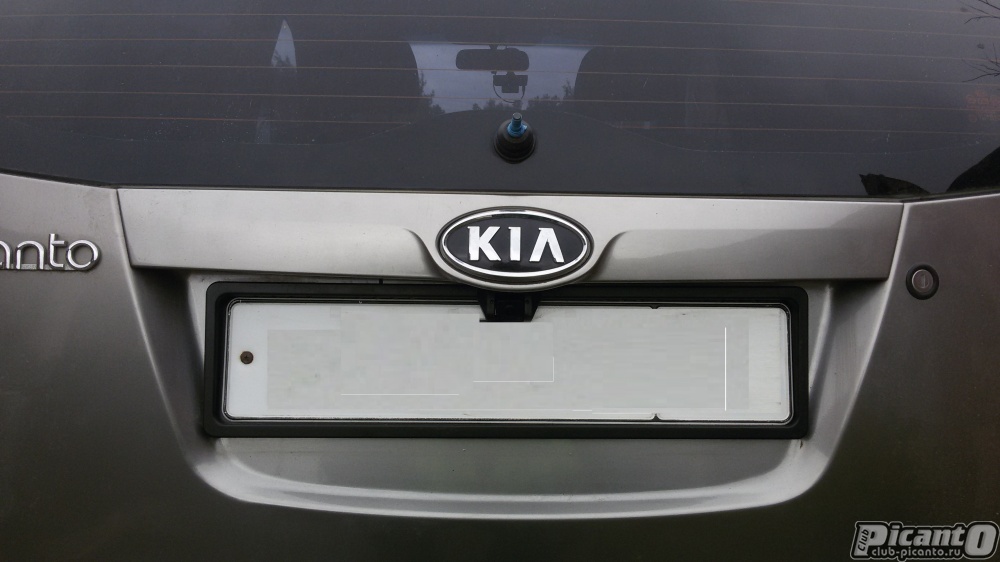

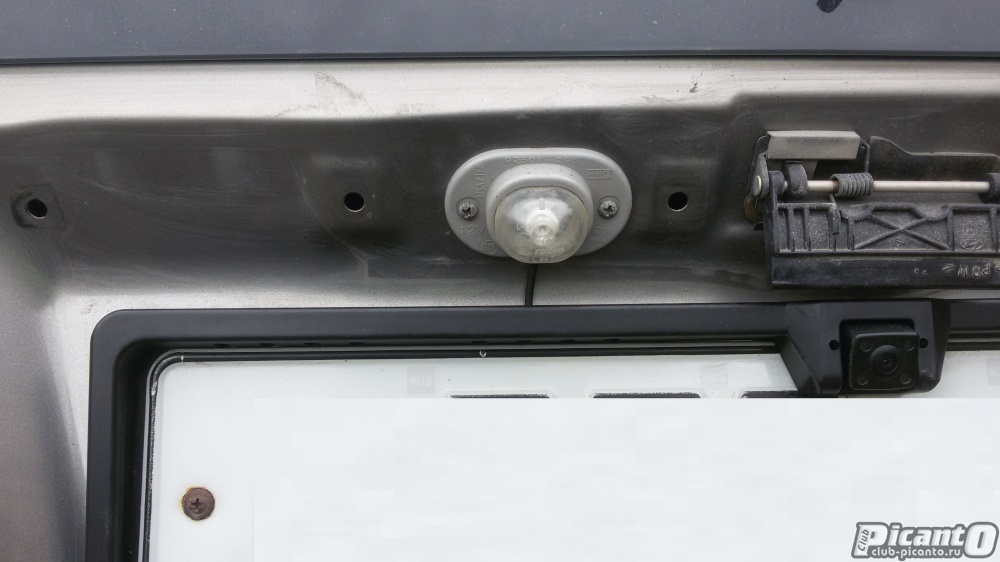

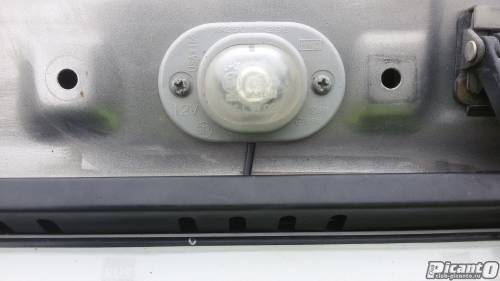

Затем накладку с эмблемой. Накладку тоже надо подрезать под провод

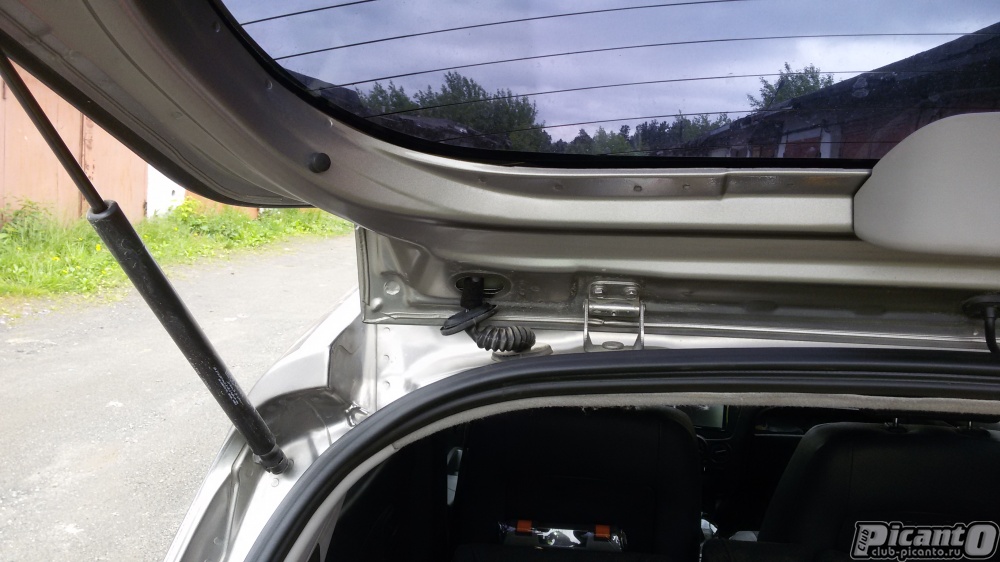

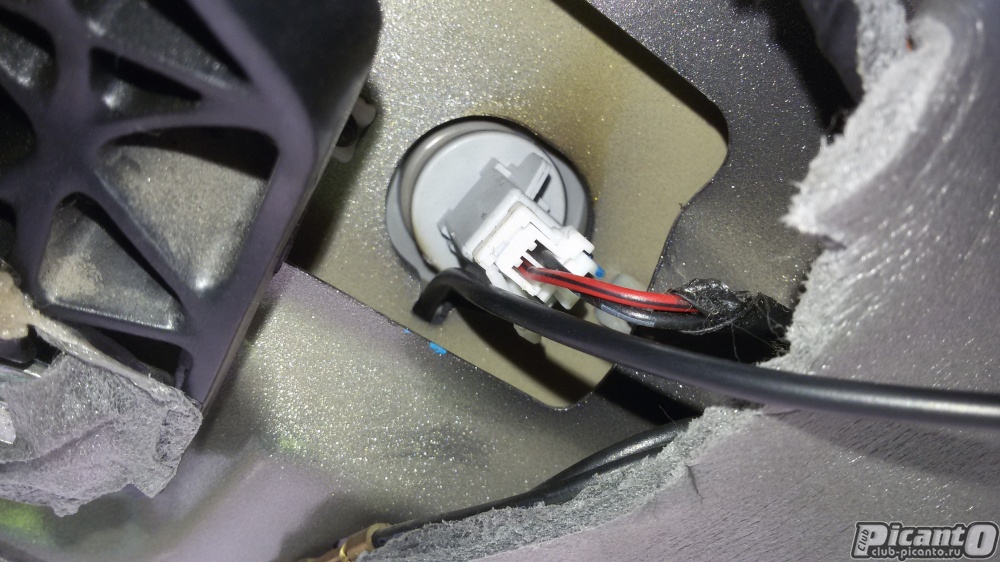

Пойдем дальше. Надо добраться до жгута (перемычка междукузовом и задней дверцей)
Прикрепления: 8427295.jpg (54.9 Kb) · 9019119.jpg (74.9 Kb) · 4048758.jpg (42.1 Kb) · 4368907.jpg (38.1 Kb) · 8522568.jpg (61.1 Kb)
Сообщение отредактировал sashka - Понедельник, 13 Июня 2016, 21:16
Меню форума
sashka - Первоуральск 43 | 20:27 | Понедельник, 13 Июня 2016
Пользователь
Оффлайн

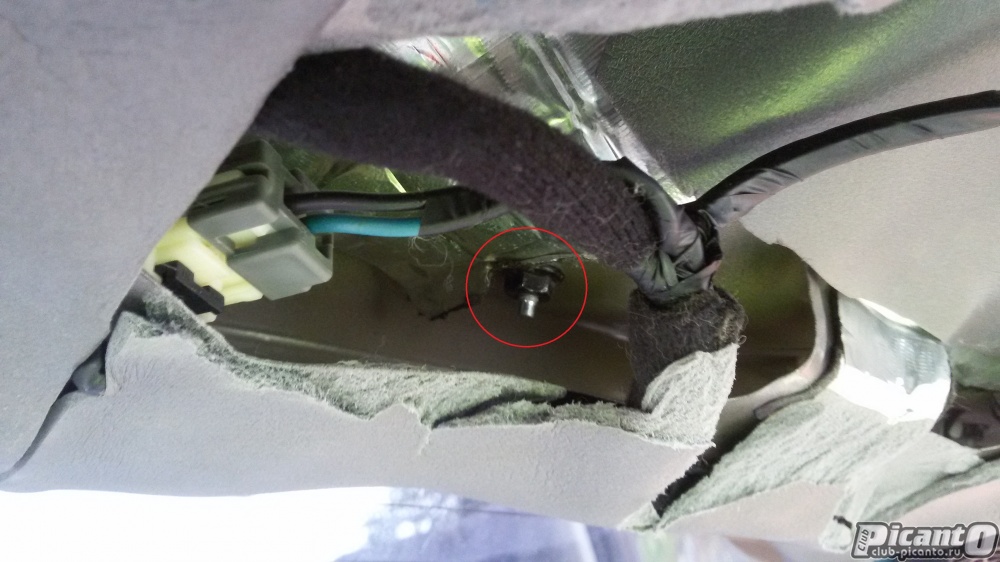

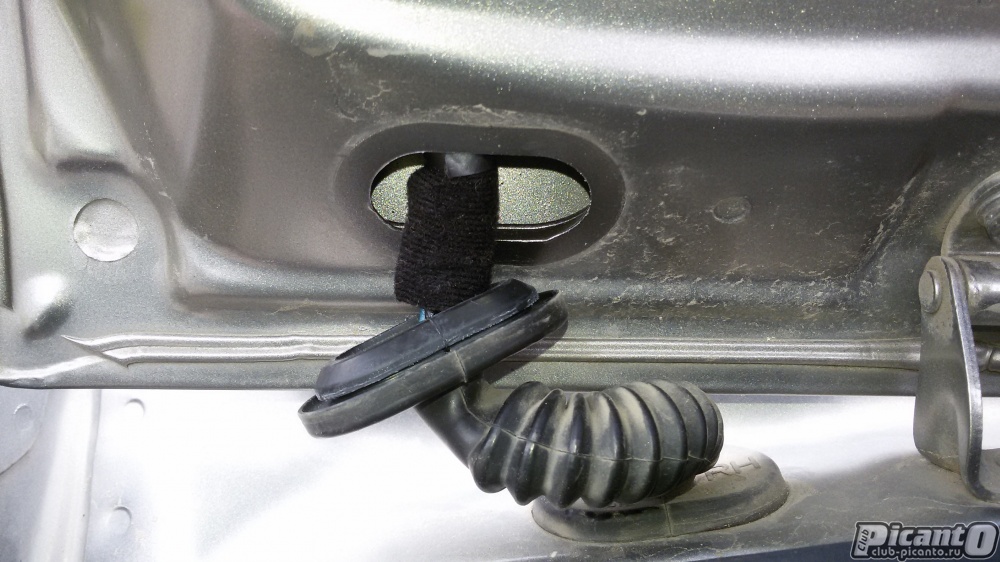

Под руками оказался кусок провода ПВ3 на 4мм2,которым я и решил продернуть основной провод (использовать вместо стальки). На
прямую продернуть не получилось, нашел отверстие по середине (выкрутил
отбойник) продернул провод

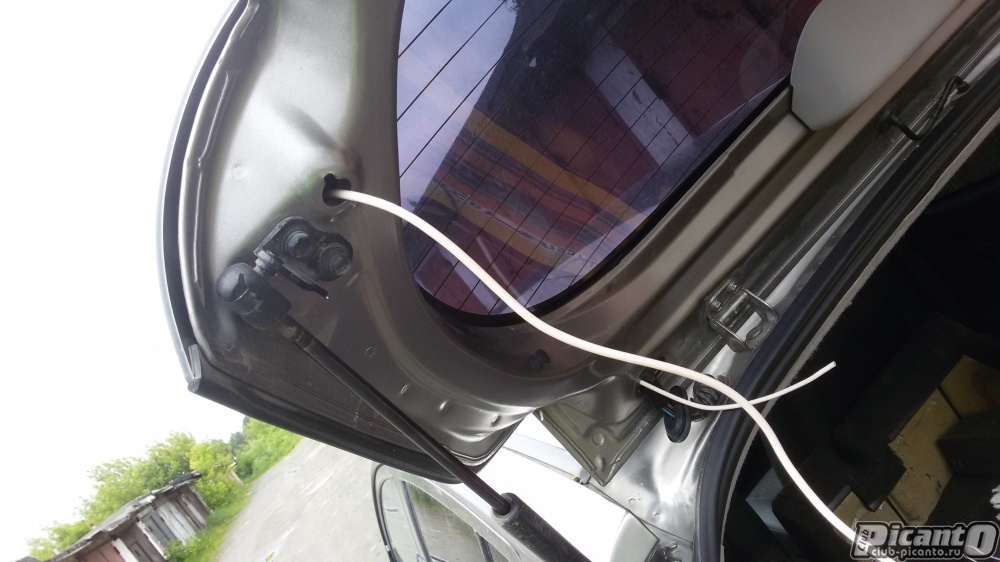

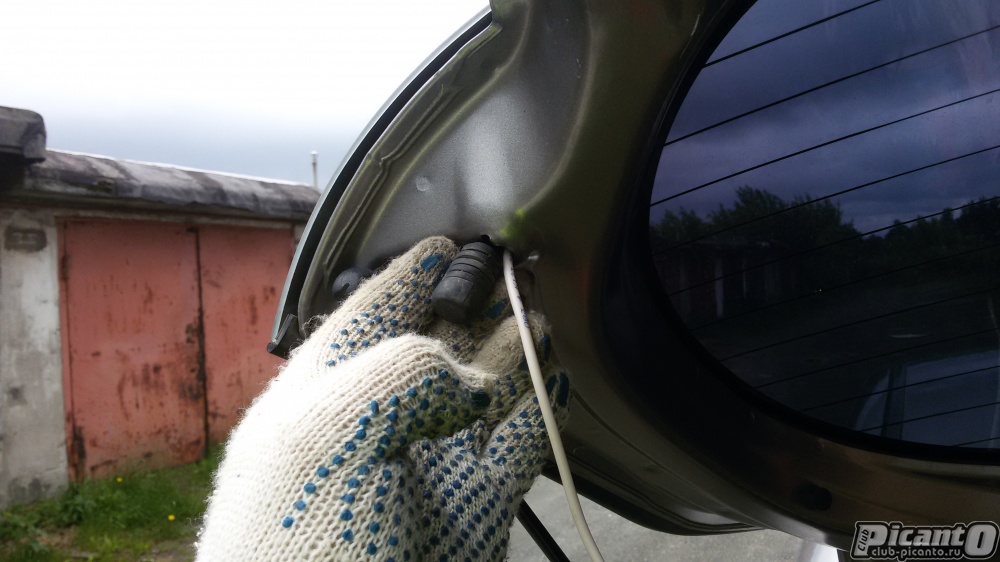

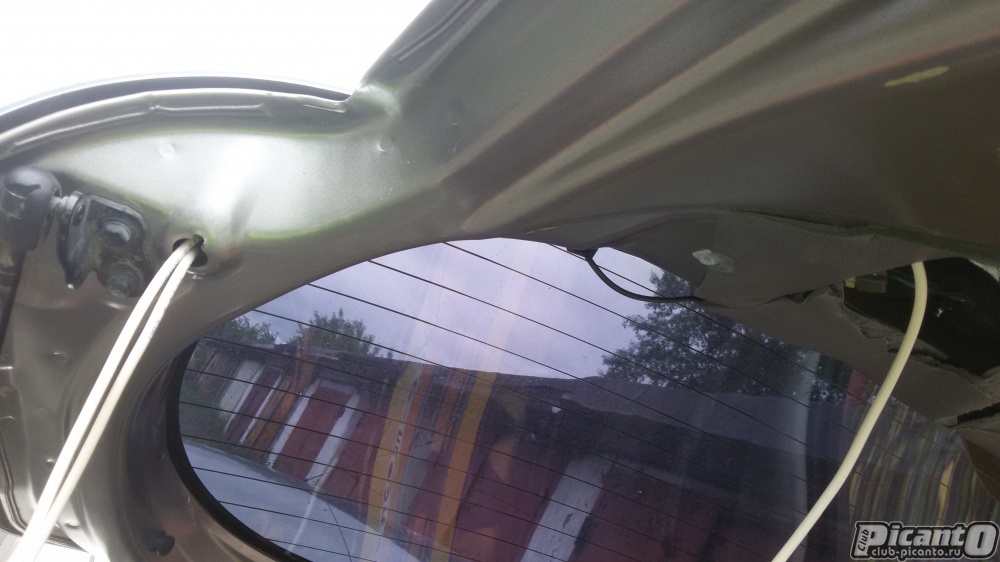

Второй конец провода продернул через это же отверстие ксередине двери

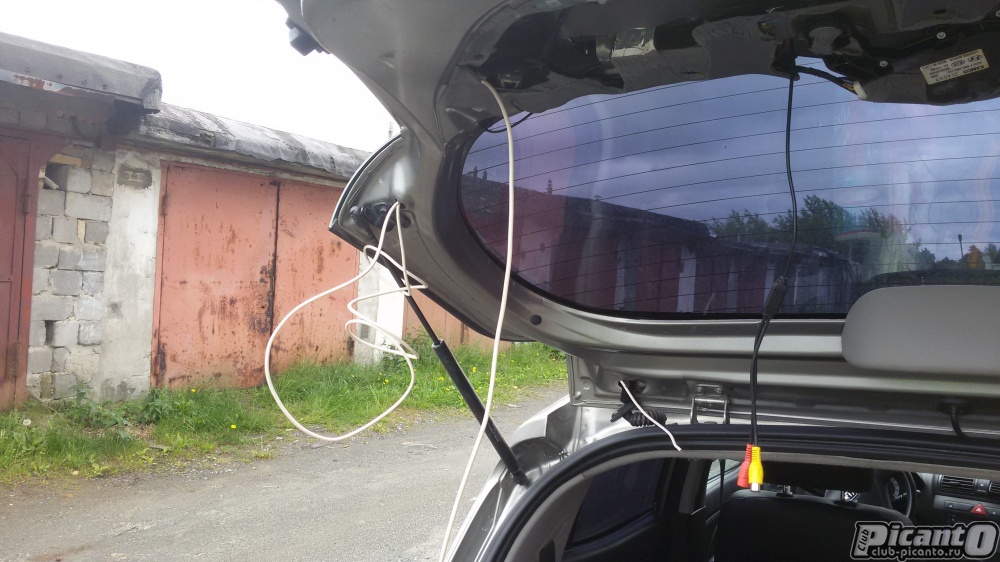

Затем вытягиваем петлю и получаем провод, который поможет нам продеть основной
Прикрепления: 0891414.jpg (64.5 Kb) · 8902677.jpg (53.6 Kb) · 2479415.jpg (58.1 Kb) · 5735790.jpg (48.3 Kb) · 6957195.jpg (70.9 Kb)
Сообщение отредактировал sashka - Понедельник, 13 Июня 2016, 21:17
Меню форума
sashka - Первоуральск 44 | 20:31 | Понедельник, 13 Июня 2016
Пользователь
Оффлайн

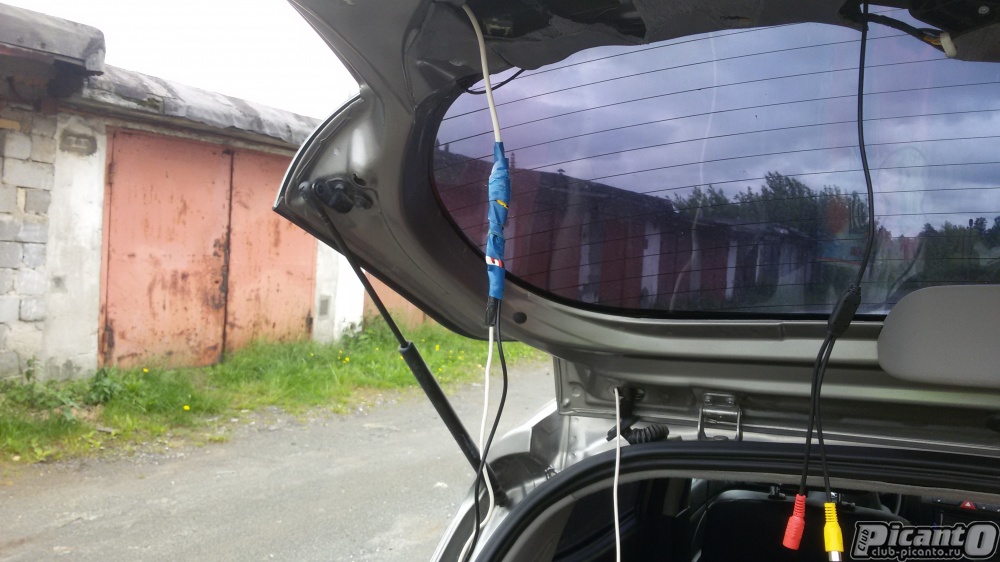

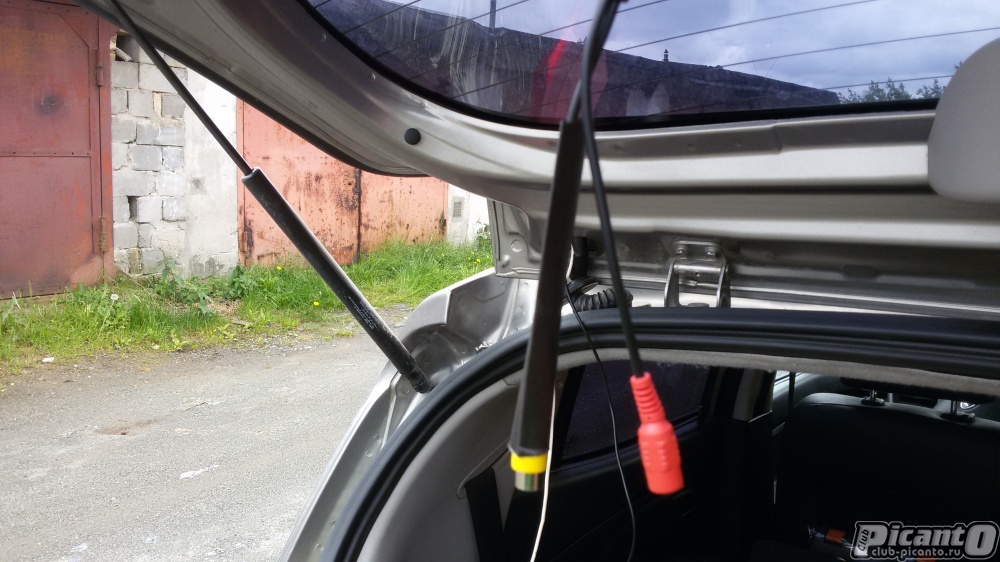

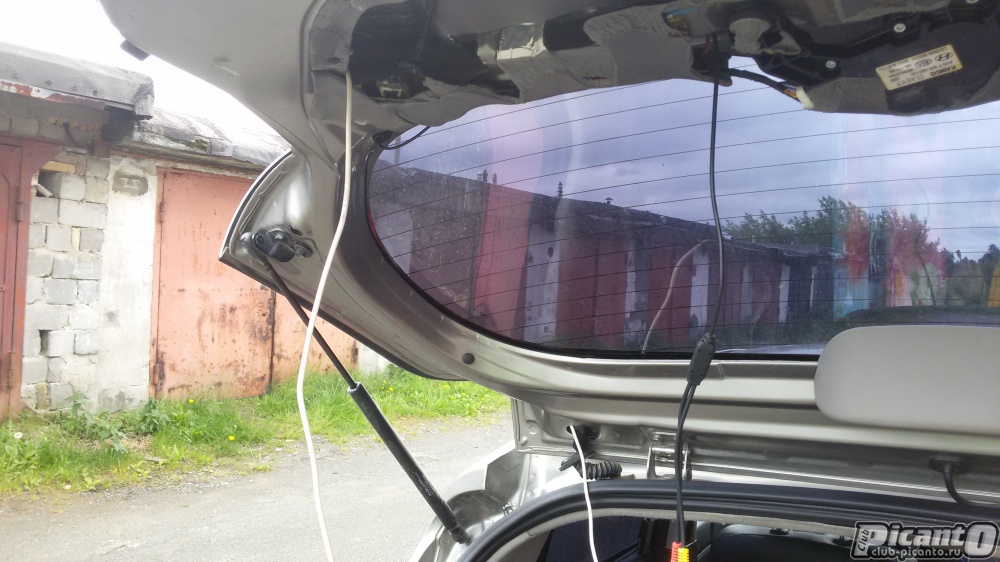

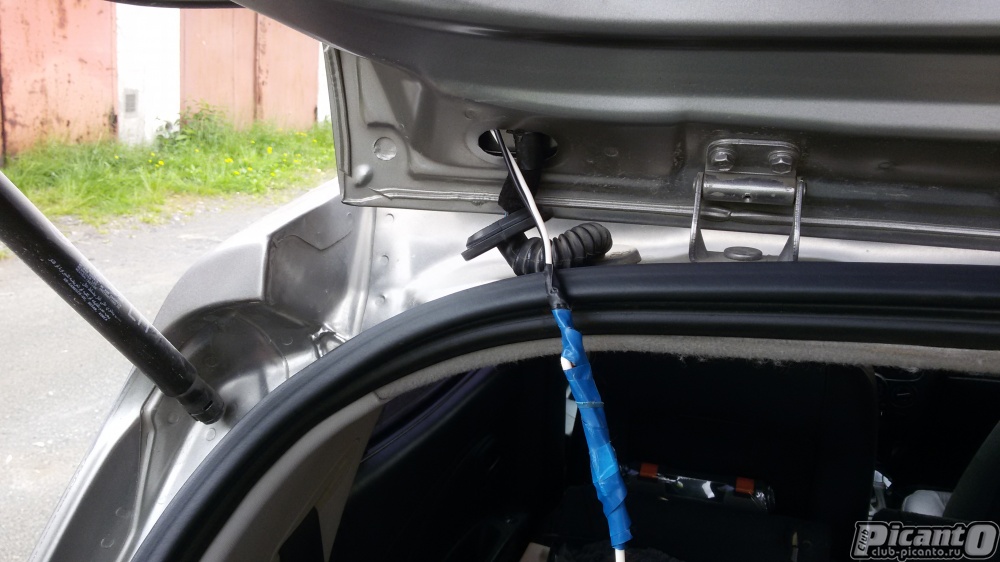

Подвязываем к нашему проводу провод видео и дополнительный провод на питание камеры (я взял имеющийся под рукой ПВ3 на 1,5 мм2приблизительно 3 метра). Я ничего не подрезал прошло все как по маслу

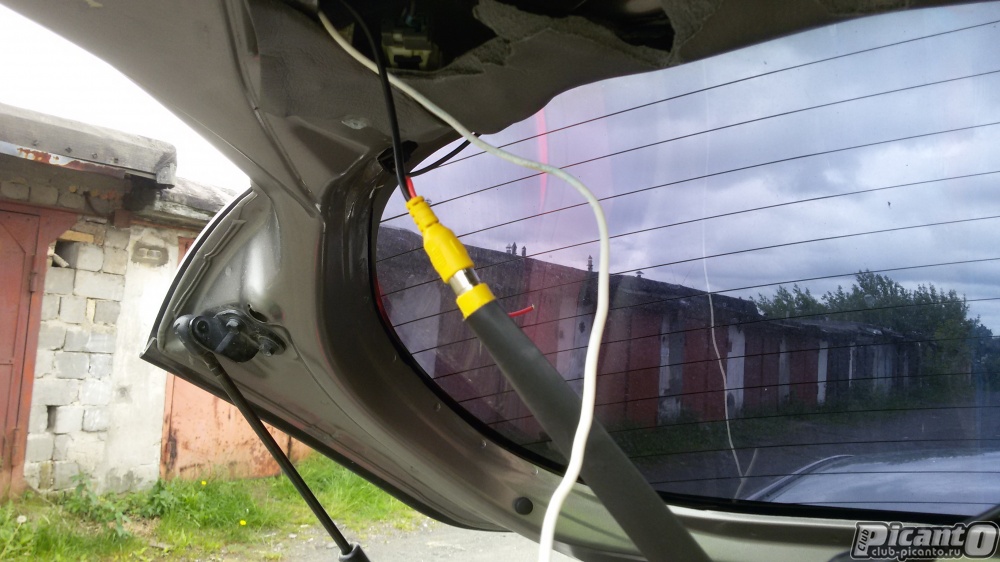

Соединяем протянутый видео провод с камерой (я дополнительно посадил на термоусадку, для того чтобы не разошлись)
Прикрепления: 6218138.jpg (71.6 Kb) · 3849631.jpg (64.6 Kb) · 0147248.jpg (54.3 Kb) · 7939022.jpg (71.7 Kb) · 9322843.jpg (64.9 Kb)
Сообщение отредактировал sashka - Понедельник, 13 Июня 2016, 20:33
Меню форума
sashka - Первоуральск 45 | 20:36 | Понедельник, 13 Июня 2016
Пользователь
Оффлайн

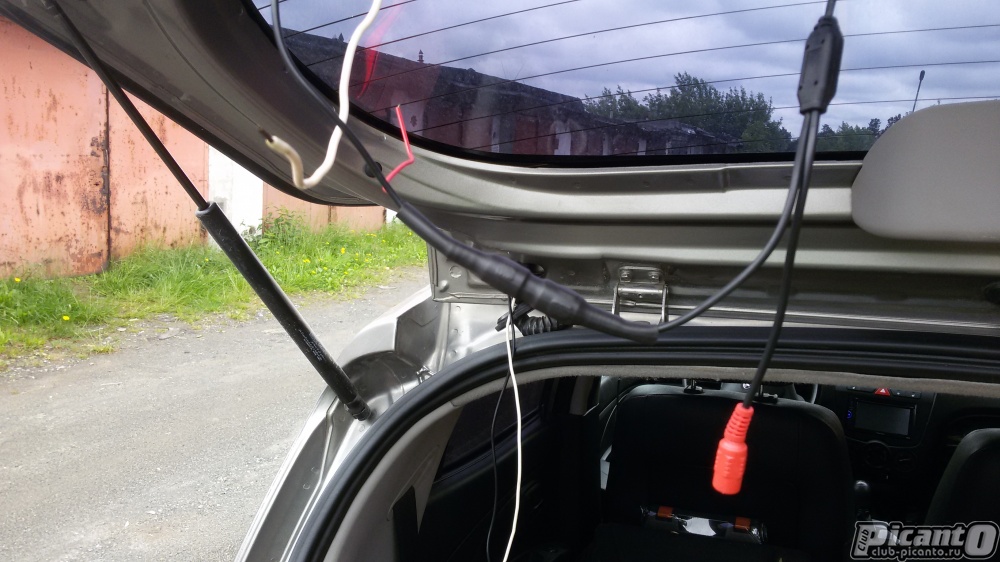

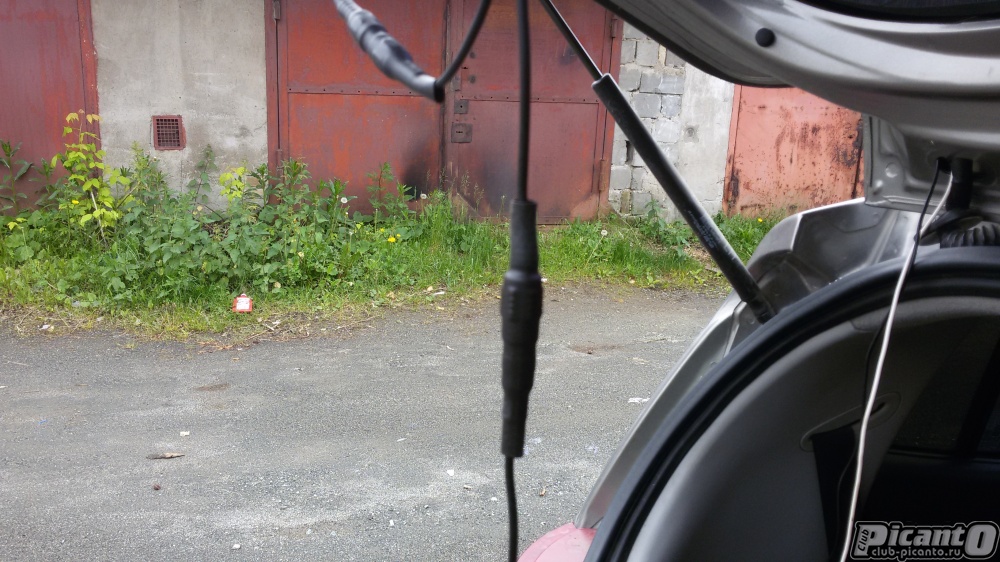

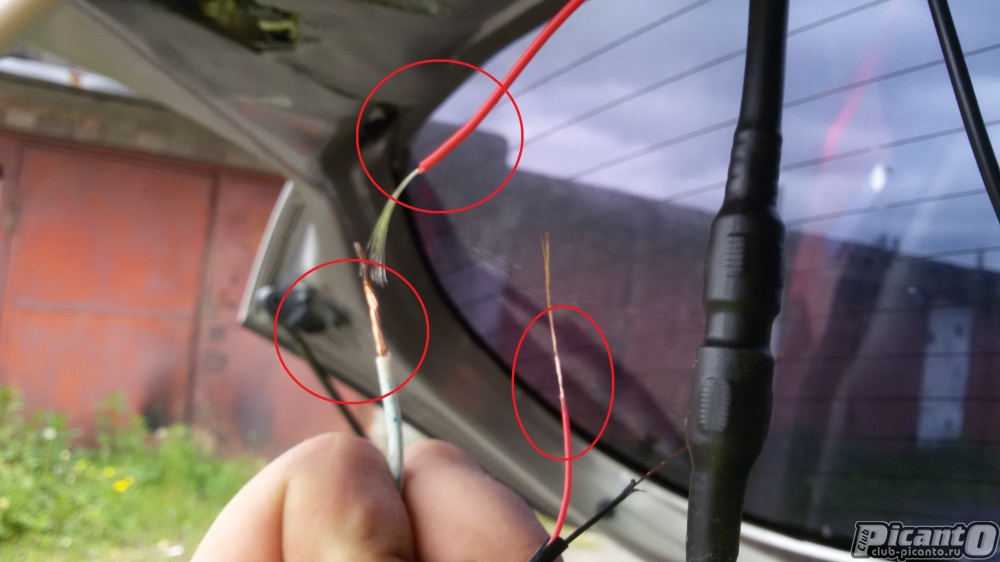

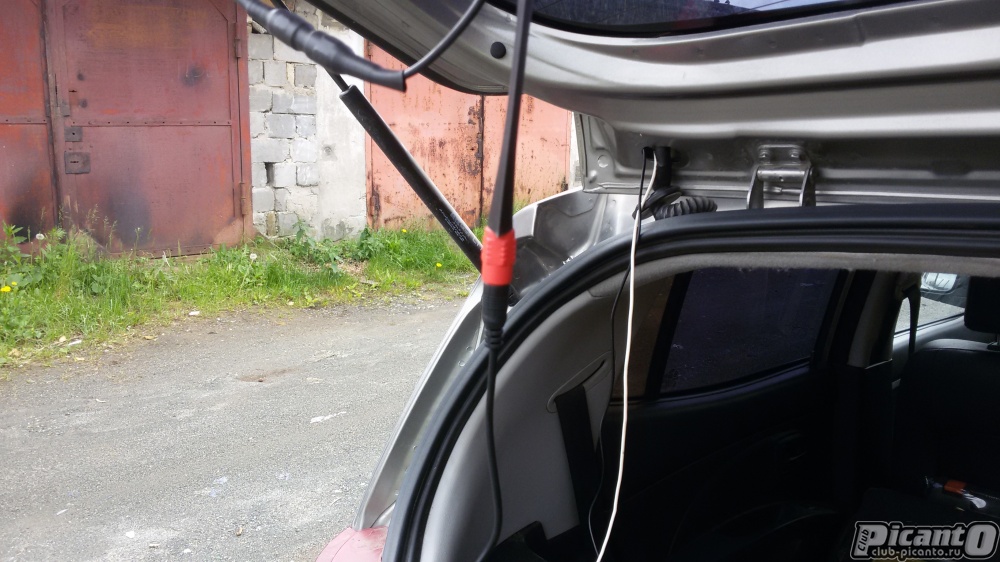

Также подсоединяем питающий кабель

В комплекте у меня был видео кабель с дополнительным проводом для автоматического включения монитора при включении задней передачи.

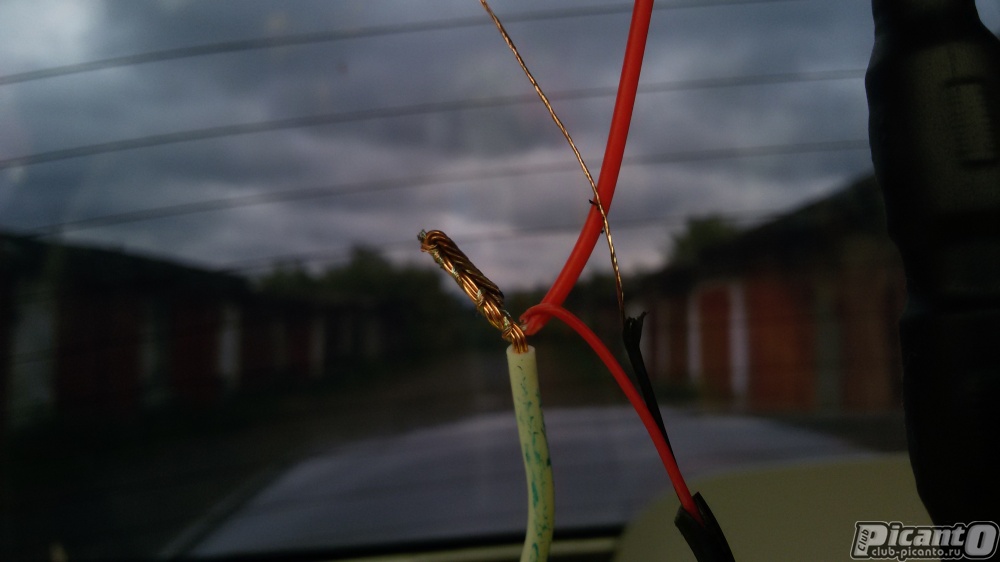

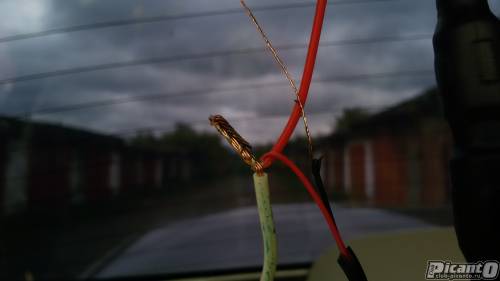

Поэтому я соединил в одну скрутку три провода: питающий с камеры красный, дополнительный с видео проводом и ПВ3 на 1,5 мм2 который продернул.
Прикрепления: 6868522.jpg (70.4 Kb) · 6964944.jpg (71.8 Kb) · 3977778.jpg (88.0 Kb) · 5965179.jpg (43.5 Kb) · 4214774.jpg (27.2 Kb)
Сообщение отредактировал sashka - Понедельник, 13 Июня 2016, 21:19
Меню форума
