установка ЭУР подключение,настройка
sokol1 - Дзержинский 1 | 08:12 | Вторник, 10 Октября 2017
Пользователь
Оффлайн
машина 2008г.без усилителя,хочу поставить ЭУР, руки растут правильно голова работает,с электроникой дружу.
Эур купил с блоком управления,не могу найти распиновку 20пин.разъема.Причем схему нашел, немогу найти, где в разъеме контакт1, а где контакт20.

Кто может сфотайте разъем в хорошем качестве что б были видны цвета проводов,а дальше я разберусь,буду очень благодарен.Фото разъема прилагаю
Сообщение отредактировал sokol1 - Вторник, 10 Октября 2017, 09:04
Меню форума
Leonnor - Тула 2 | 09:26 | Вторник, 10 Октября 2017
Пользователь
Оффлайн
sokol1, Что сфоткать надо?


Меню форума
sokol1 - Дзержинский 3 | 10:14 | Вторник, 10 Октября 2017
Пользователь
Оффлайн
на рулевой колонке на эур,на нем есть блок управления,мне надо качественное фото 20ти контактного подключения на этом блоке.

Добавлено (10 Октября 2017, 10:14)
---------------------------------------------
выглядит он вот так

Добавлено (10 Октября 2017, 10:14)
---------------------------------------------
$IMAGE1$

Сообщение отредактировал sokol1 - Вторник, 10 Октября 2017, 09:35
Меню форума
Lebom - Томск 4 | 10:15 | Вторник, 10 Октября 2017
Пользователь
Оффлайн
sokol1
Цитата sokol1 ()
Эур купил с блоком управления,не могу найти распиновку 20пин.разъема.Причем схему нашел, немогу найти, где в разъеме контакт1, а где контакт20.
Для гнездовой части разъема («мама»)порядок нумерации - справа налево /сверху вниз.
Для штыревой части разъема («папа»)порядок нумерации - слева направо /сверху вниз.


Меню форума
sokol1 - Дзержинский 5 | 14:29 | Вторник, 10 Октября 2017
Пользователь
Оффлайн
спасибо тебе огромное!!! Мужик!!!!!!!!!
я уже 3 день мозг ломаю
а как определить на маме где верх где низ?рельефом колодки в низ или в верх?
там одна стенка ровная,а на против рельефная боковые не в счет
Сообщение отредактировал sokol1 - Вторник, 10 Октября 2017, 14:32
Меню форума
Cofeman - Питер 6 | 14:49 | Вторник, 10 Октября 2017
Модератор...
Оффлайн
Вот, посмотри, как на Пиканте 2011+ на схеме обозначено.

Схему с форума скачивал? В разделе Файлы?

Прикрепления: 2096717.png (260.5 Kb) · 1407393.png (115.3 Kb)
Сообщение отредактировал Cofeman - Вторник, 10 Октября 2017, 14:50


Gt-Line 2021 1,2л, последний из могикан..
(ранее - Picanto TA 2011+)
Меню форума
sokol1 - Дзержинский 7 | 15:30 | Вторник, 10 Октября 2017
Пользователь
Оффлайн
странно на том что ты прислал и на том что я скачал по твоей ссылке ,противоположно

у тебя разъем мама:защелка в верх нумерация с лево на право  верх/низ
в скаченном файле: защелка в верх нумерация с право на лево  верх/низ
непонятно где истина?
цена ошибки,б/управления эур 7-10 тыщ

Добавлено (10 Октября 2017, 15:30)
---------------------------------------------
кто нибудь бы скинул фото своего подключенного разъема,это было бы 100% верно

Сообщение отредактировал sokol1 - Вторник, 10 Октября 2017, 15:28
Меню форума
Cofeman - Питер 8 | 15:31 | Вторник, 10 Октября 2017
Модератор...
Оффлайн
Картинки из мануала к Пиканте 2011+, ссылка - на мануал 2004-2007.
А истина в мануале на Пиканту 2008, а его, к сожалению нет...

Я, честно говоря, думал, что будет одинаково. Вряд ли одна компания на каждый модельный ряд будет придумывать свою распиновку. Но получается, что это так?

Извини, если еще больше запутал... Хотел помочь. 051


Gt-Line 2021 1,2л, последний из могикан..
(ранее - Picanto TA 2011+)
Меню форума
sokol1 - Дзержинский 9 | 15:55 | Вторник, 10 Октября 2017
Пользователь
Оффлайн
Lebom, а ты от куда информацию взял по нумерации разъема?

Добавлено (10 Октября 2017, 15:55)
---------------------------------------------
Cofeman, еще не совсем понятно,такое расположение нумерации касается обсолютно всех разъемов 2004-2007гг или только на освещении? у меня разъем 20пиновый на эур
Сообщение отредактировал sokol1 - Вторник, 10 Октября 2017, 15:56
Меню форума
Cofeman - Питер 10 | 18:13 | Вторник, 10 Октября 2017
Модератор...
Оффлайн

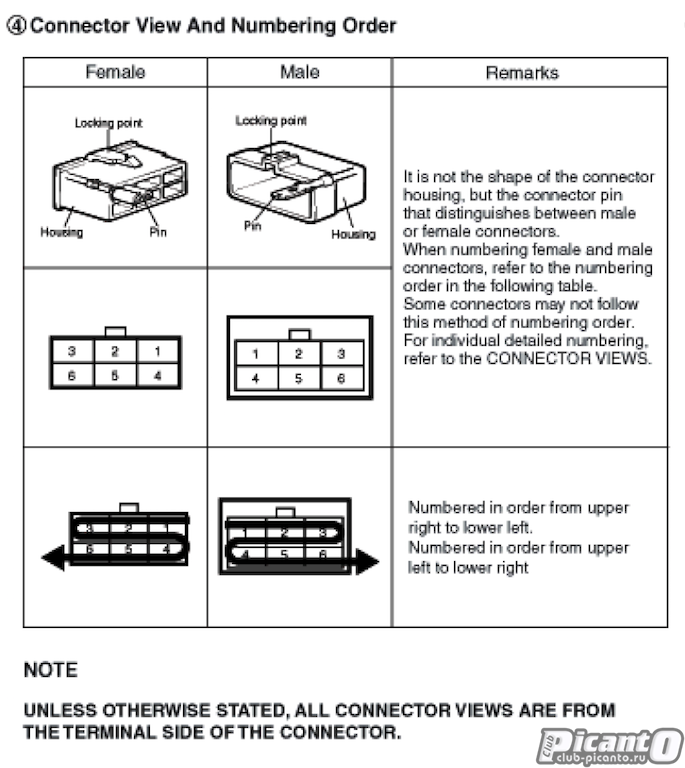

На первой схеме растолковывают, как вообще считаются пины коннекторов.

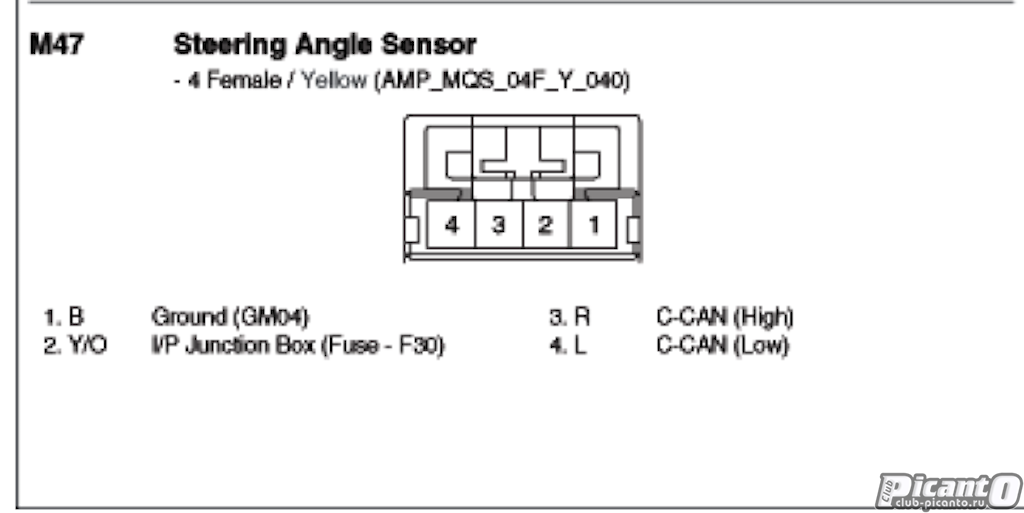

На второй - разъем Steering angle sensor - датчик угла поворота колес.
20-ти пинового у себя не нашел на схеме.

Все это выложил только для примера, чтобы понять, как считать.

Добавлено (10 Октября 2017, 18:13)
---------------------------------------------
sokol1, отправил в личку ссылку на книгу с электросхемами для Пиканто 2003-2010

Сообщение отредактировал Cofeman - Вторник, 10 Октября 2017, 17:50


Gt-Line 2021 1,2л, последний из могикан..
(ранее - Picanto TA 2011+)
Меню форума
Lebom - Томск 11 | 06:48 | Среда, 11 Октября 2017
Пользователь
Оффлайн

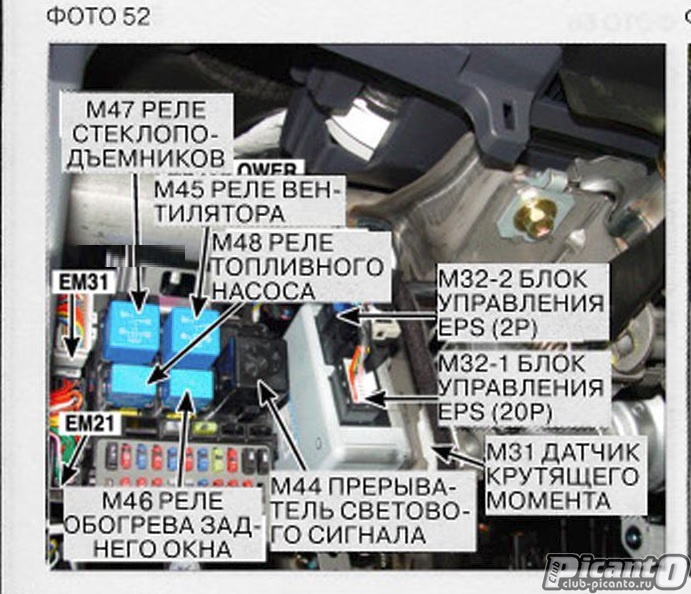

sokol1, может это поможет
Прикрепления: 5837898.jpg (168.6 Kb)


Меню форума
sokol1 - Дзержинский 12 | 08:13 | Среда, 11 Октября 2017
Пользователь
Оффлайн
это у меня уже есть.там нет возможности крупным планом посмотреть.цвет проводов не видно
Меню форума
Lebom - Томск 13 | 11:53 | Среда, 11 Октября 2017
Пользователь
Оффлайн
sokol1,А что на жгуте нет разъёмов М31,М32-1,М32-2?


Меню форума
sokol1 - Дзержинский 14 | 14:50 | Среда, 11 Октября 2017
Пользователь
Оффлайн
комплектация моего авто не подразумеват эур,.откуда в проводке жгута колодки  М31,М32-1,М32-2? эти соединения я создам сам.Протяну провода,подключу согл.эл.схемы и должно все работать.
Меню форума
Lebom - Томск 15 | 06:55 | Четверг, 12 Октября 2017
Пользователь
Оффлайн
sokol1, Тогда по фото видно, что 20 пин красный.А на схеме 20 красно-оранжевый.Вот тебе ориентир.Далее вояешь свой жгут согласно схемы
