Установка камеры заднего вида
Гаечный ключ
29 Июня 2013
15129
1
5.0
Всё больше и больше устройств, позволяющих облегчить жизнь современному водителю, появляются на прилавках магазинов.
Одно из них - камера заднего вида.

Камеры различаются по ценам, характеристикам и возможностям. Но мы расскажем только о способах установки камеры наружной и внутрисалонной.
У обеих есть свои преимущества и недостатки.

Наружная камера как правило устанавливается в районе подсветки номерного знака. Недостатком ее можно считать постоянное забрызгивание грязью. Ведь все мы знаем, что из себя представляет задняя дверь Пиканты в плохую погоду. А поскольку оптика выполнена, как правило, из пластмассы, то через какое-то время она становится еще и матовой от частой протирки и теряет свою функцию.

Камера, устанавливаемая в салоне, лишена этого недостатка. Но она, хоть и имеет маленькие размеры, всё равно смотрится инородным телом, что может плохо восприниматься людьми, особенно дорожащими своими эстетическими чувствами. Ведь такую камеру надо ставить в зоне работы стеклоочистителя, поэтому ее нельзя спрятать или замаскировать без ущерба обзору.

Какую из них выбрать - решать Вам, дорогой одноклубник.

Итак, вариант 1, выполненный Shuffle34 из Санкт-Петербурга.

(Здесь и далее повествование ведется от лица авторов установки)

1) Начали с того что вытащили заднюю правую подсветку номера и стали подгонять в заготовку с камерой. Сразу скажу - не полезла. Пришлось спиливать напильником и подгонять под размер. (Не лезла лампочка подсветки в коробку с камерой и все тут) но ничего, подпилили, влезла.



2) Дальше само подключение. Камеру подключали к лампочке заднего хода. Для этого снимали заднюю правую фару, колесо, и все пластиковые арки вместе с брызговиком. Обязательно проверять плюс и минус. Схема нарисованная в инструкции оказалась через одно место, тоже промучились пока собрали перед монтажом. Как я понял тесть не стал делать питание непосредственно подключаясь к машине, он вывел только сигнал (поставили заднюю, камера включилась). Питание вывел отдельно, от прикуривателя. После лампы впринципе оставалось только провести провод на панель и сделать необходимые подключения. Провод повели через задний правый стоп сигнал внутрь салона, а после его загнали под резинку вокруг дверей и аккуратненько пустили под панель. Все концы вывели через левую заглушку и сделали питание от прикуривателя. Все получилось, все работает. Геморрой один - разобраться с контактами, где что и за что отвечает, все прозвонить и проверить. На панели собствено все собирается - ставится экран, подключается к видео (камера) и питание (прикуриватель). Все, система работает.









Вариант 2, выполненный igormasters из того же Санкт-Петербурга (видимо там особая погодная обстановка, требующая камер заднего вида...)

Не стал себе ставить камеру с внешней стороны. Будет сильно пачкаться. Поставил на заднее стекло изнутри.
И поставил зеркало с монитором. Всё очень хорошо видно, и в дождь камера попадает в зону действия дворников.






Как Вы, наверное, заметили, мониторы тоже используются разные. Это тоже зависит от вкуса, возможностей и желания.

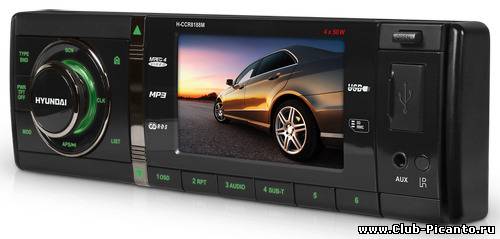

Можно только добавить, что если у Вас есть навигатор с функцией показа видео, или установлена магнитола (точнее, это теперь называется "медиаплеер" или гордо "автомедиастанция") имеющие вход внешнего видеосигнала AUX, что-нибудь типа

то можно без проблем подключиться к ним.
И не надо покупать дополнительный монитор, хоть и в зеркале. Тем более, что при установке зеркала бОльшего размера есть большАя вероятность, что вы не сможете опустить солнцезащитные козырьки.



Вот еще один материал нашего одноклубника Sadovich из Нижнего Новгорода

Доброго времени суток, уважаемые форумчане. Хочу отчитаться о проделанной работе, надеюсь что это поможет вам избежать  нервотрёпки и сэкономить время потраченное мной на установку сего чудо-девайса. Т.к. фотографий не делал (не до этого было), то постараюсь изложить всё максимально понятно на словах.
Итак: изначально в наличии автомобиль KIA Picanto 2013 г.в. в самой простой комплектации и супруга у которой имеются определённые сложности с парковкой задом. Задача - облегчить этот мучительный для неё процесс. Вопрос "Парктроник или камера?" не стоял изначально, т.к. имелось желание поставить 2 DIN магнитолу и не имелось желания захламлять панель экранчиком парктроника и сверлить бампер. Первым делом была приобретена магнитола HYUNDAI H-CCR2701 по цене 3200 р. Сразу оговорюсь что с штатными кронштейнами крепления магнитола не встанет, поэтому необходимо заказать оригинальные Кияшные кронштейны, их номера 961751Y100 и 961761Y100 (цена по 180р за штучку). На них потом придётся отпилить-оторвать фиксирующие крючки иначе они упрутся в магнитолу (хотя при другой магнитоле возможно пилить не придётся). С панели была снята накладка (в которой стоит кармашек, магнитола 1 DIN и 2 воздуховода) WARNING: панель легко царапается, поэтому лучше ничем накладку при съёме не поддевать, а просто с силой тянуть её вверх и на себя с нижней левой стороны (под левым воздуховодом).



Затем был откручен кармашек для мелочей, спилена перегородка между кармашком и отсеком под магнитолу,у кармашка были полностью отрезаны верхняя и задняя плоскости, а боковые и нижняя срезаны так, что остаётся 10 мм (для других магнитол размер будет другой, нужно мерить по месту) от места стыка с накладкой. (таким образом получилась П-образная рамка глубиной 10 мм с 4 отверстиями под болты).



Эта рамка была опять прикручена к накладке. Забегая вперед скажу что после установки магнитолы вокруг неё по бокам и снизу получилась щель в 3-5 мм, которая была закрыта рамкой от какой-то 2DIN магнитолы взятой за 20 р на радиорынке. Далее была приобретена камера OM-054 (KIA Morning, KIA Soul, Hyundai IX35) за 1500р плюс доставка 350 и начались танцы с бубном)))
Вынимаем правую и центральную клипсы центральной накладки  багажника (та которая вокруг скобы замка багажника), снимаем правую нижнюю накладку багажника которая чёрного цвета, снимаем заднюю правую накладку порога (она ещё под сиденье заходит и крепится на 2 винтах) и снимаем задний правый фонарь (2 винта слева от фонаря). При помощи плоской отвёртки вытаскиваем задний правый фонарь подсветки номерного знака, при помощи проволоки протаскиваем из щели под фонарём коаксиальный кабель (с тюльпанами) а в обратном направлении тянем провода питания камеры и свешиваем их вниз под бампер. Протаскиваем коаксиальный кабель через резиновый уплотнитель жгута проводов фонаря, далее ведём провод по правому порогу (без съёма, просто отжимая пластик) и выводим под передней правой накладкой порога (кик-панелью) под бардачок. Далее откинув бардачок (2 пластиковых заглушки изнутри бардачка повернуть на 90 градусов и вытянуть внутрь) крепим провод стяжкой или изолентой к жгуту проводов и выводим его к магнитоле.
Возвращаемся назад. Поддомкрачиваем машину, снимаем заднее правое колесо, снимаем задний брызговик (2 винта из арки и один винт снизу) снимаем 3 клипсы подкрылка и отгибаем его в сторону. Вытаскиваем из фонарика заднего хода лампу (поворачиваем патрон и вытаскиваем) и прикручиваем к проводам (Синий - плюс, чёрный - минус) висящие провода питания камеры. Ставим лампу на место и крепим подкрылок-брызговик-колесо, накладки багажника, порога, фонарь. Соединяем протянутый коаксиальный кабель с тюльпаном на камере, ставляем в камеру лампу подсветки номера в патроне и защёлкиваем камеру в бампер.
Идём вперёд. Для работы системы магнитоле нужно соединить один из проводов (у меня розовый) к плюсу при включении задней передачи. Этот провод либо нужно искать в жгуте левого порога либо прицепиться к разъёму. Разъём коричневого цвета с 4-мя проводами виден если снять крышку блока предохранителей в салоне, и смотреть слева от блока вглубь. Нужный провод - зелёного цвета. прикрутиться к нему сложно, для этого нужно лечь поперёк порога и правой рукой залезть внутрь, работаем одной рукой, вторая не подлезет. Ставим на место крышку блока, подключаем тюльпан к магнитоле прикручиваем её к панели, защёлкиваем накладку панели. Готово.
На всё ушло 3 часа, из них 2 часа на поиск провода и поиск метода протаскивания проводов в задний бампер. Результат окупил всё слихвой. Камера при дневном свете работает идеально, ночью есть цветной шум но все препятствия видны. Кстати именно из-за ночных условий работы камера поставлена справа, т.к. фонарь заднего хода у нас также справа. Линии разметки относительны, самая первая - примерно 40 см до препятствия.

Установка камеры заднего вида на КИА Пиканто дорестайл. По материалу пользователя Lilu из Ейска.

Перелопатив интернеты и магазы на предмет оборудования машинки камерой - было выяснено, что камеры бывают заднего вида - изображение зеркальное, с линиями парковки и без; переднего обзора - изображение не зеркальное и без линий (для установки в криворукие японцы в качестве камеры обгона; и универсальные - изначально заднего хода, но при перерезании белого проводка-перемычки изображение становится обычным, а при перерезании синего проводка-перемычки - отключаются линии парковки.

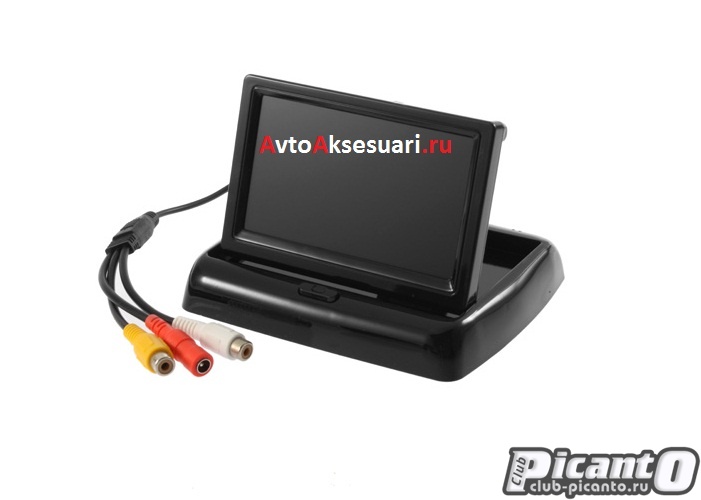

Так-же было выяснено, что линии парковки передаются не с изображением, а отдельным сигналом. В связи с чем - как камеру не крути, а линии ВСЕГДА будут ориентированы по низу экрана монитора. Вот тут была засада, ибо хотелось купить монитор складной, вот такой:

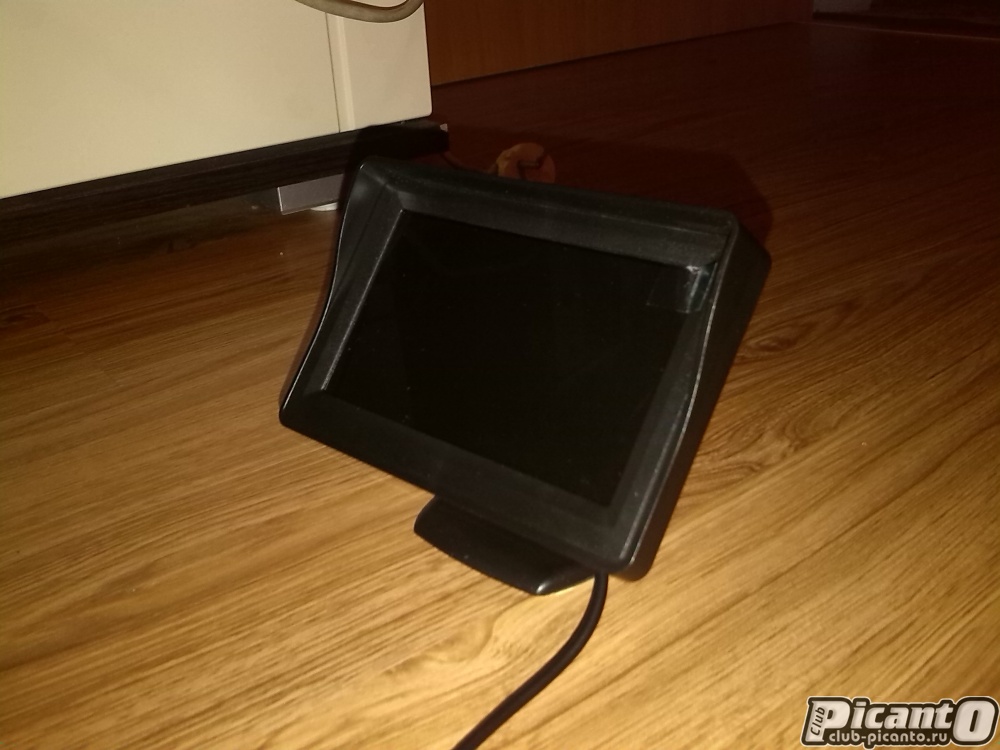

и примостить его к нижней части центральной панели, чтоб был за подстаканниками и в сложенном виде небыл виден. Монитор смотрелся как заводской, но заставить его показывать линии вверх ногами не получилось... Поэтому пришлось купить вот это:

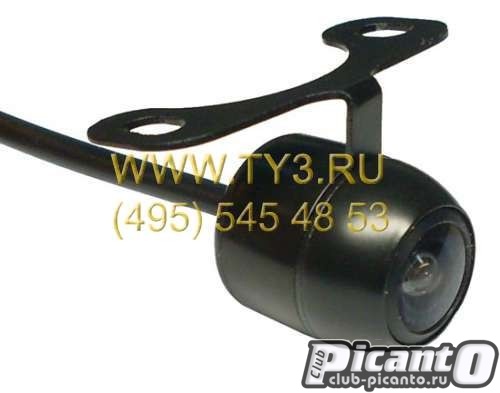

и такую камеру, цветную, с линиями и довольно сносным изображением ночью с одним фонариком заднего хода

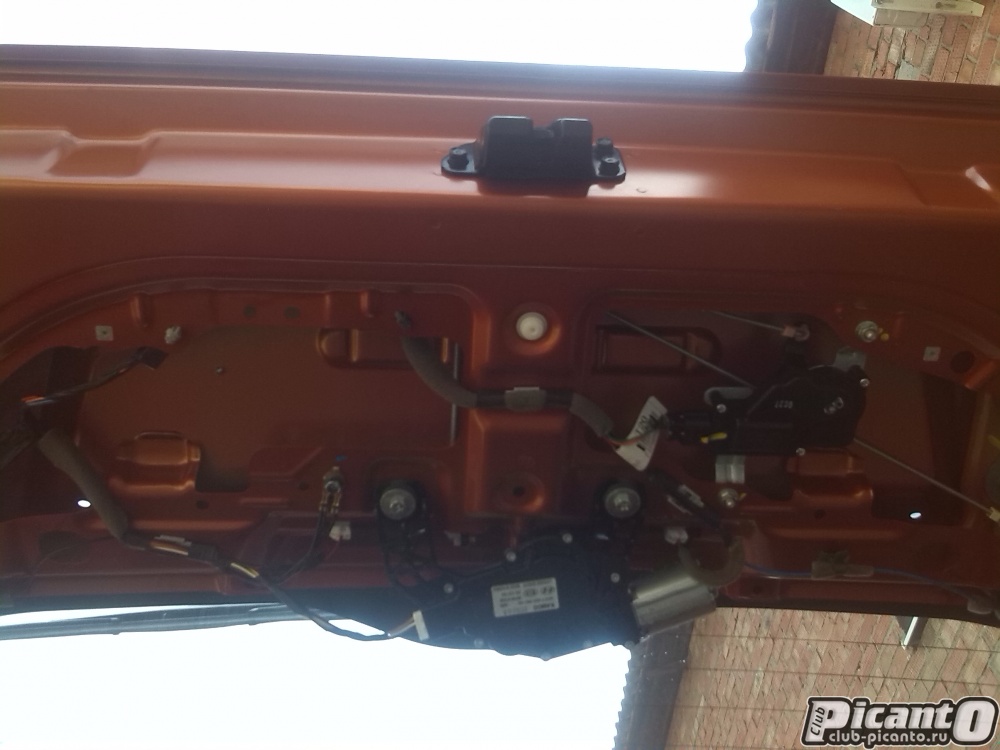

Решено было камеру ставить с максимальным сохранением целостности авто. Разбираем дверь:

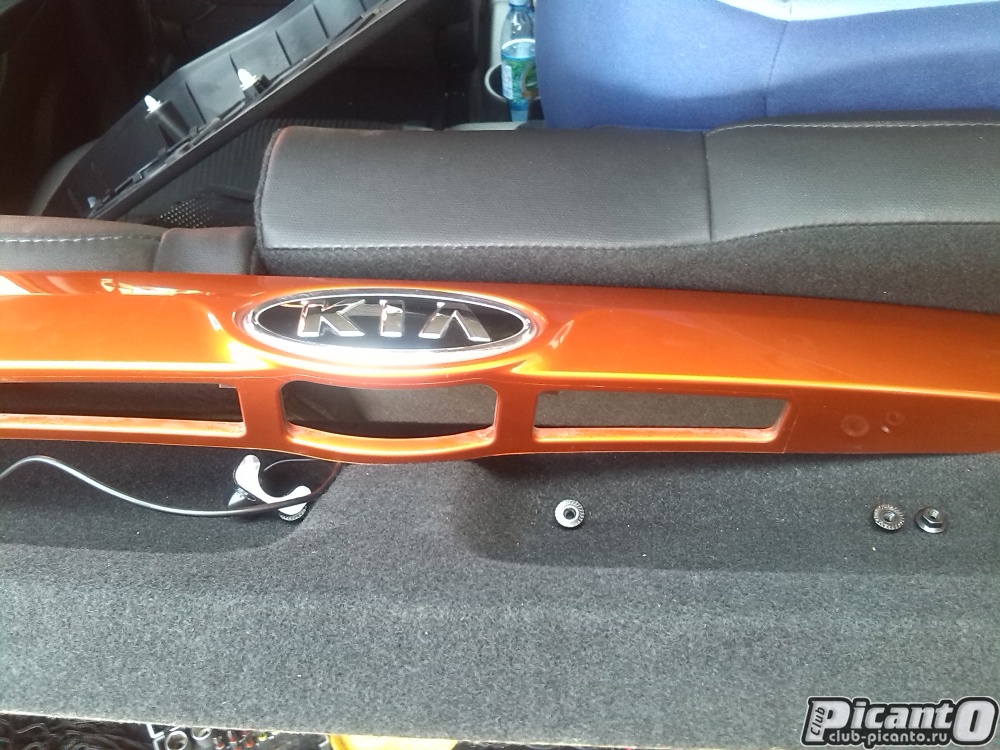

Снимаем накладку - она держится на четырех гайках и двух клипсах:

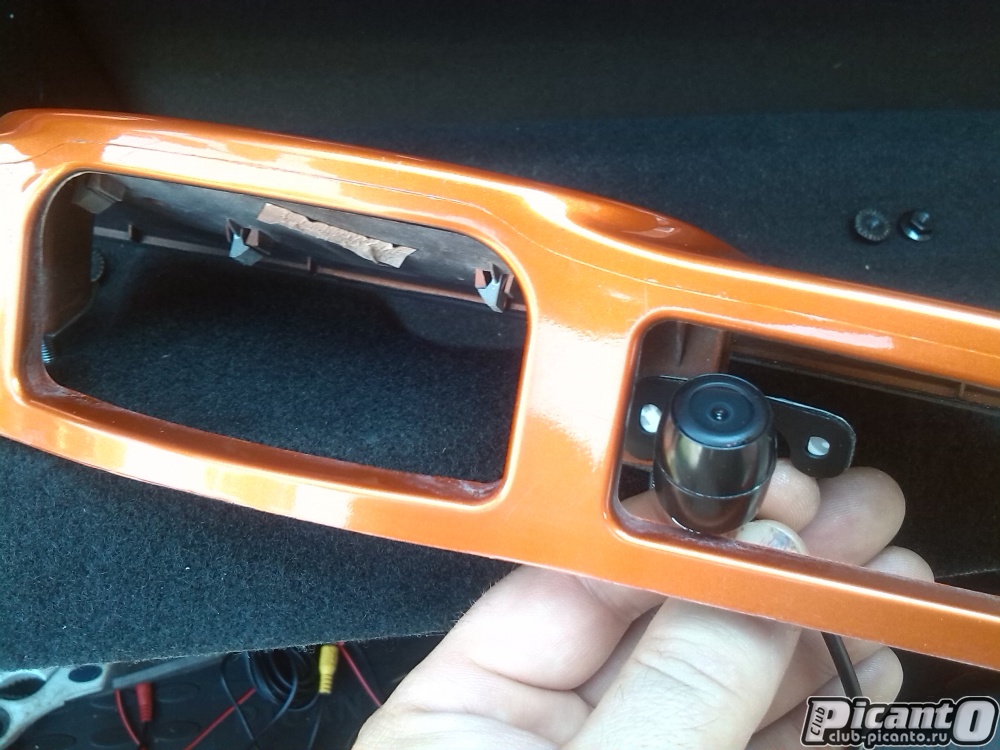

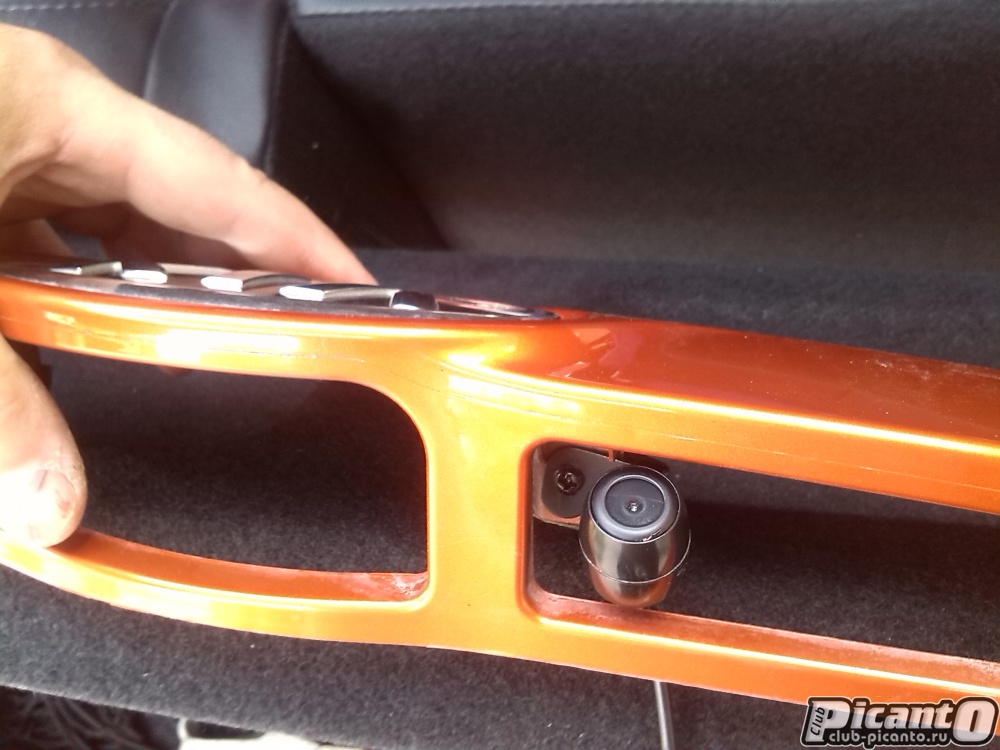

Берем камеру в заготовки и тулим к запчасти:

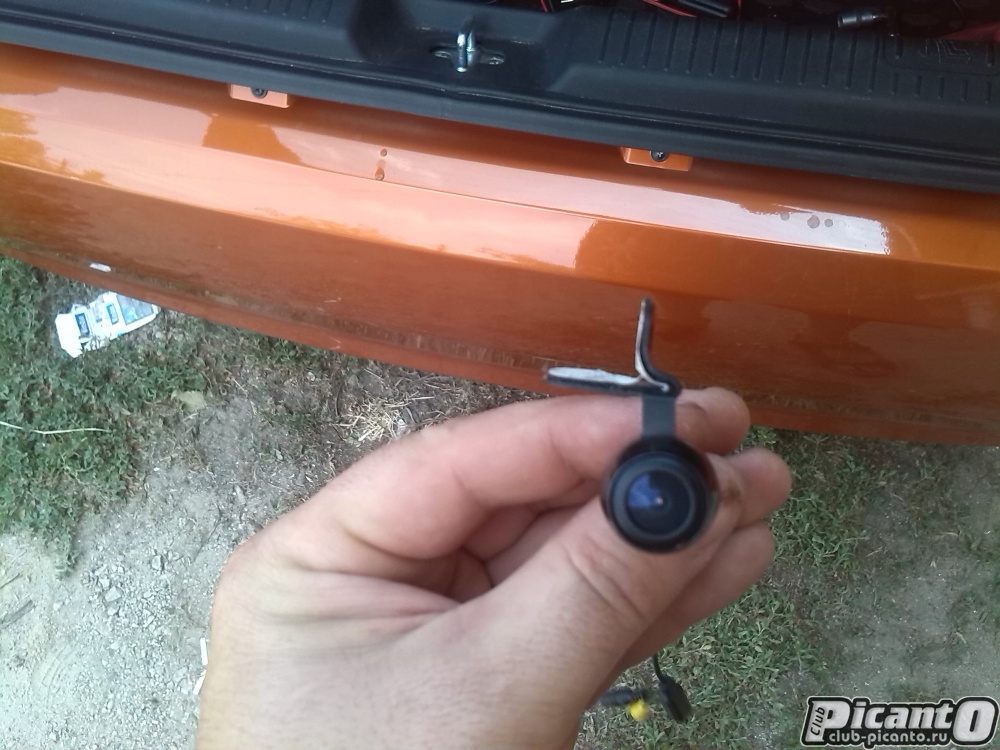

Решение прилепить сюда было обусловлено тем, что: 1-е - это пластмасска, 2-е - почти по центру, 3-е - почти не видно. Далее берем пассатижи и аккуратно, дабы не перегнуть и не сломать, гнем кронштейн в такую кракозяблу:

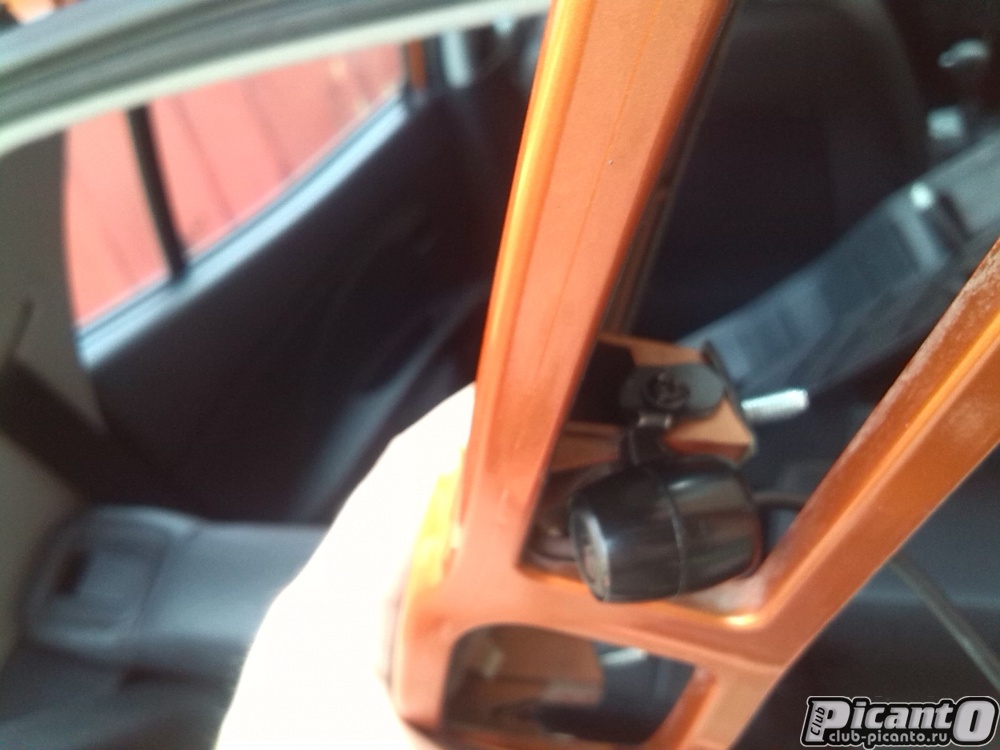

далее размечаем и ковыряем отверстия под саморезик. ВНИМАНИЕ!!! Головка шпильки под пластиком почти на всю высоту, поэтому засверливаем миллиметра на два от края и крепим:

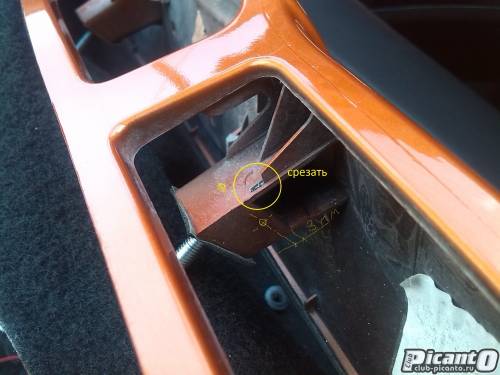

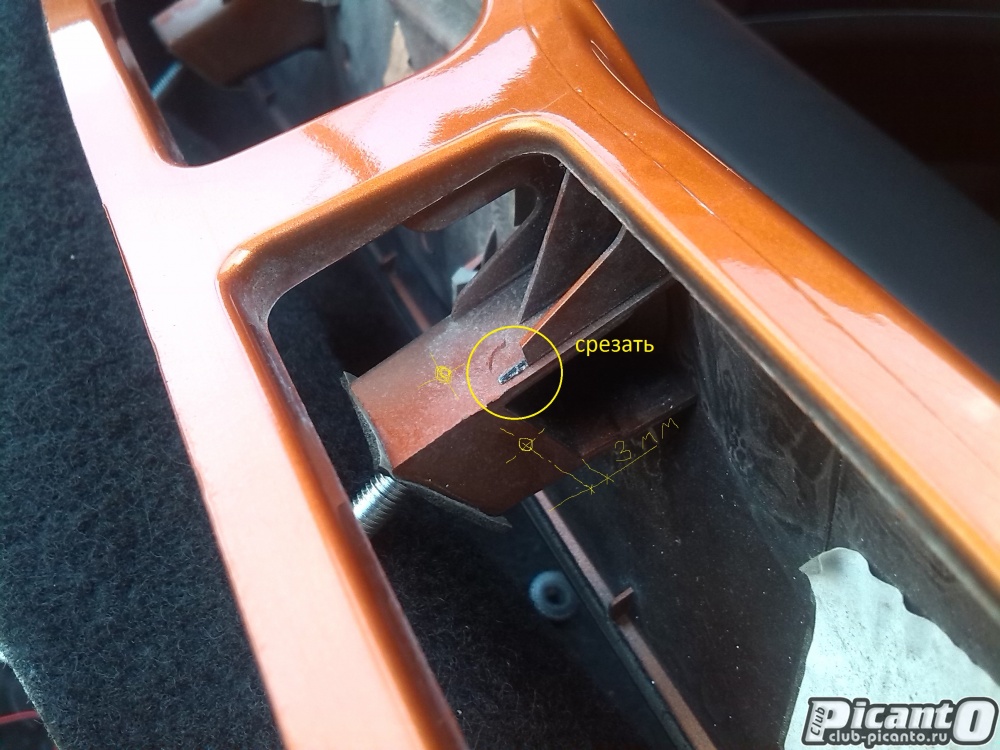

Чуть не забыл!!! Чтоб кронштейн сел плотнее и не уперся в кузов при установке накладки - там надо подрезать вот так:

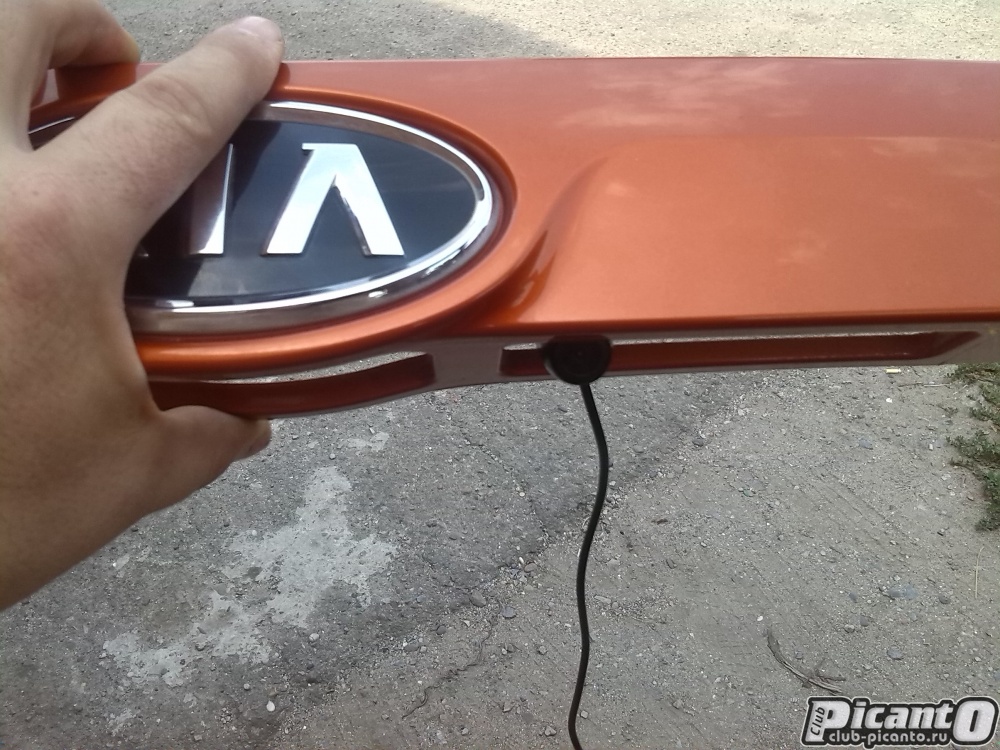

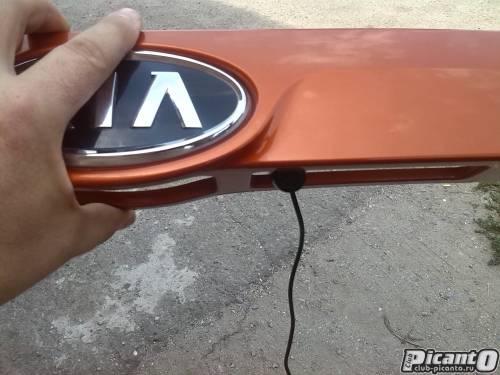

Вот так это выглядит



Решив вопрос с установкой, голова зачесалась о мысли... А как протягивать провода в дверь? Скажу сразу, я немного наколхозил и насопливил, но вам предлагаю сразу запастись 6-ю метрами тоненького ЭКРАНИРОВАНОГО видеокабеля и пару тюльпанов типа "папа" (нужен один, но мало-ли). Штатного кабеля не хватило около метра и он был откровенное... какаха... просто провод!

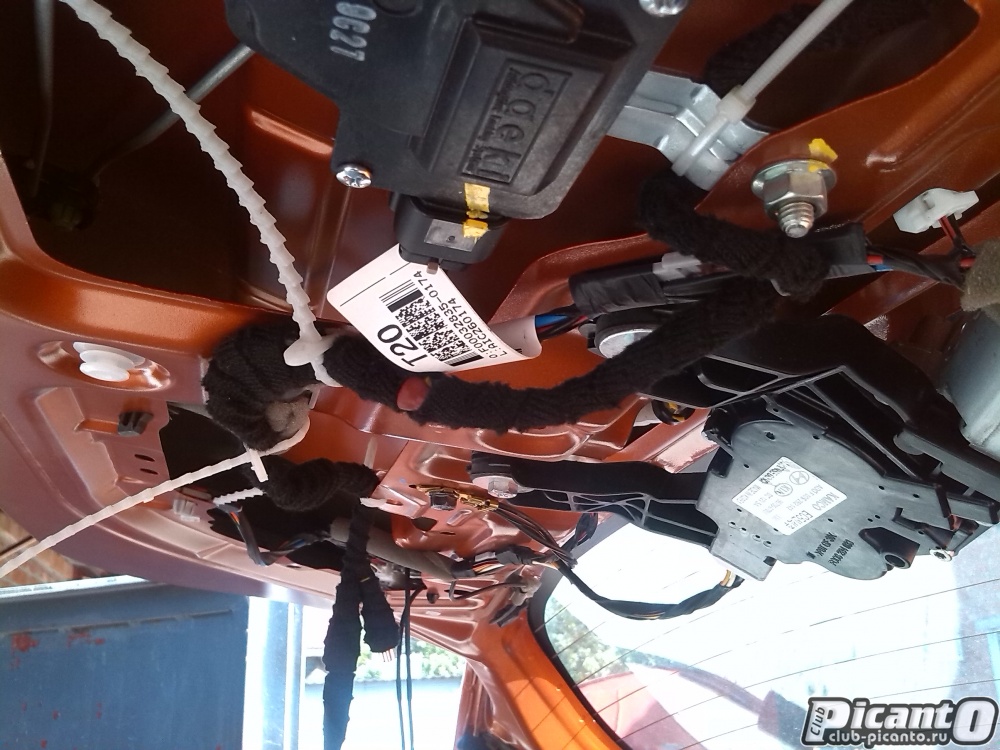

Пропустить кабеля в дверь было решено (простите, фото нет) через отверстие клипсы. Для этого видеокабель пришлось безжалостно отрезать (тюльпан не лез) и спаять напрямую с нашим видеокабелем. Фишка питания пролезла влёт. Далее прокладываем проводку по двери:



уматывая по желанию звукоизоляцией (шоб не бренчала, если где болтаться будет). На заднем плане видны провода, протянутые в двери к гофре. Проволоку заводил со стороны гофры, пока не вышла тут, в дверь. Предварительно согнул ее на радиус короба двери под стеклом. с третьего тычка прошла... Потом через гофру под крышу. Видеокабель потянул по левой стороне вдоль заводского жгута, разобрав заднюю боковину, внутренние пороги и подрулевой щит. Питание камеры с фонаря заднего хода. Кабель просто умотан звукоизоляцией и проведен по обшивке крыши на правую сторону, сняв правый фонарь, выдернув уплотнитель его проводки и вынув его фишку наружу, я отщелкнул крайние клипсы боковины, а так же отодвинул правую нижнюю обшивку багажника, и легко провел кабель под пластиком вниз и наружу, через отверстие проводки фонаря для облегчения пайки. Питание припаял прямо к проводке фонаря, возле самой фишки и запихал всё обратно, как было. Питание монитора пока временное, описывать не буду, но монитор включается при появлении видеосигнала с камеры.

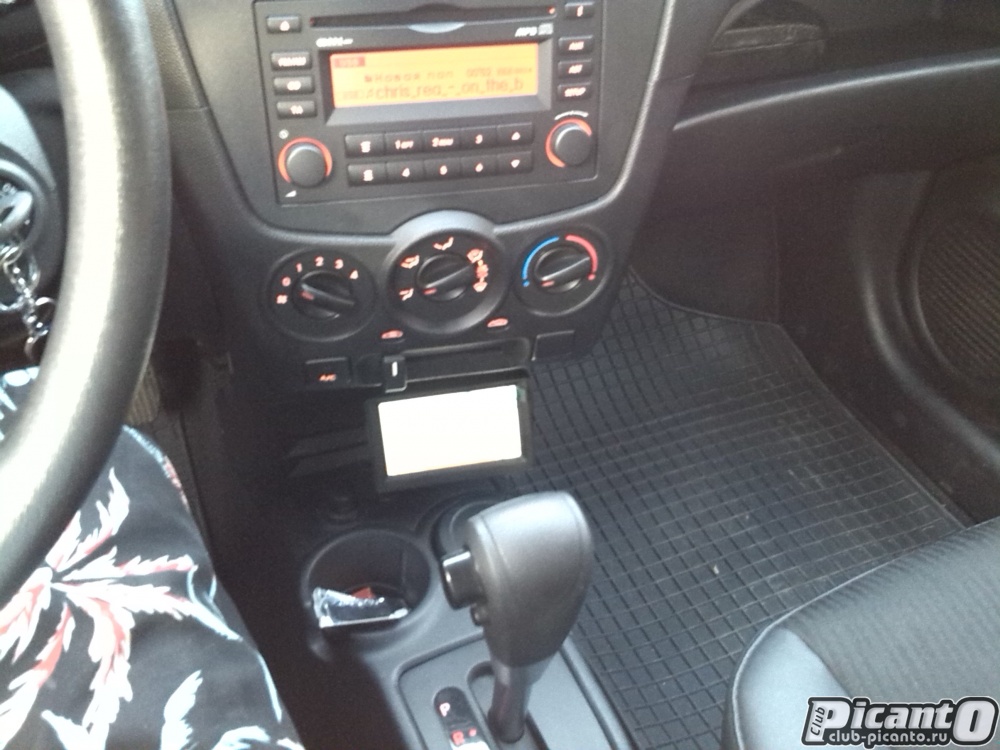

Вот внешний вид монитора в салоне:



Камера отрегулирована таким образом, что красная линия - 20 см от бампера, визуальный контакт с бампером - 10 см от бампера.

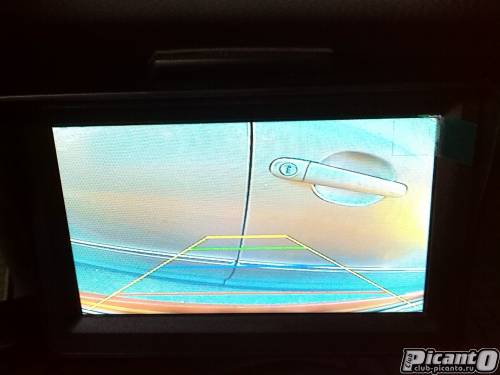

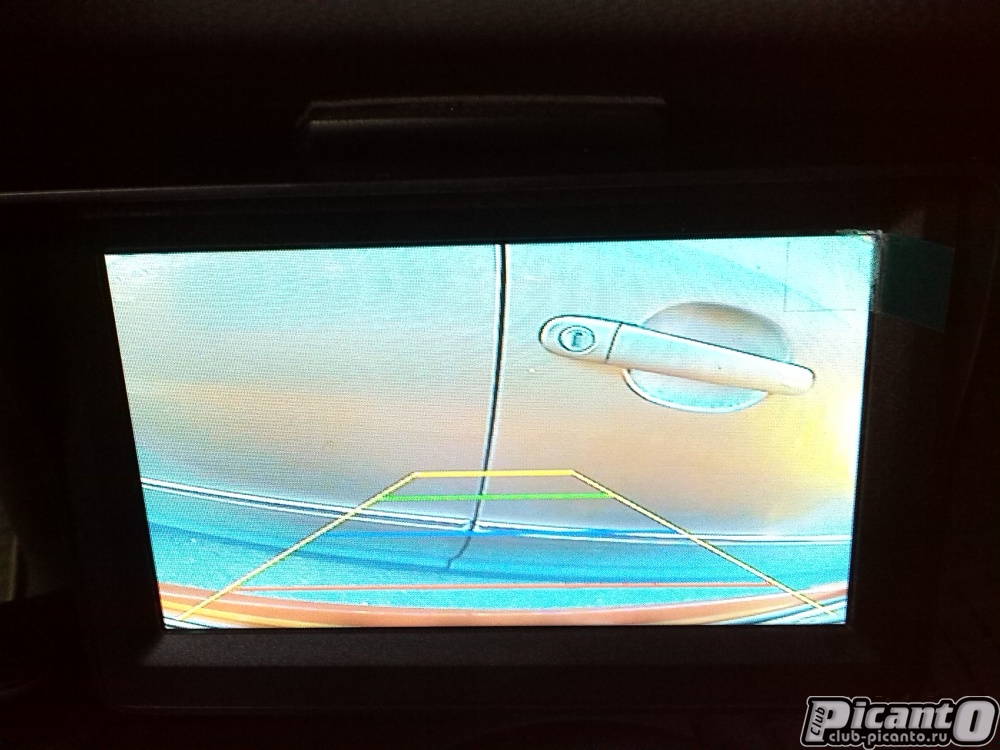

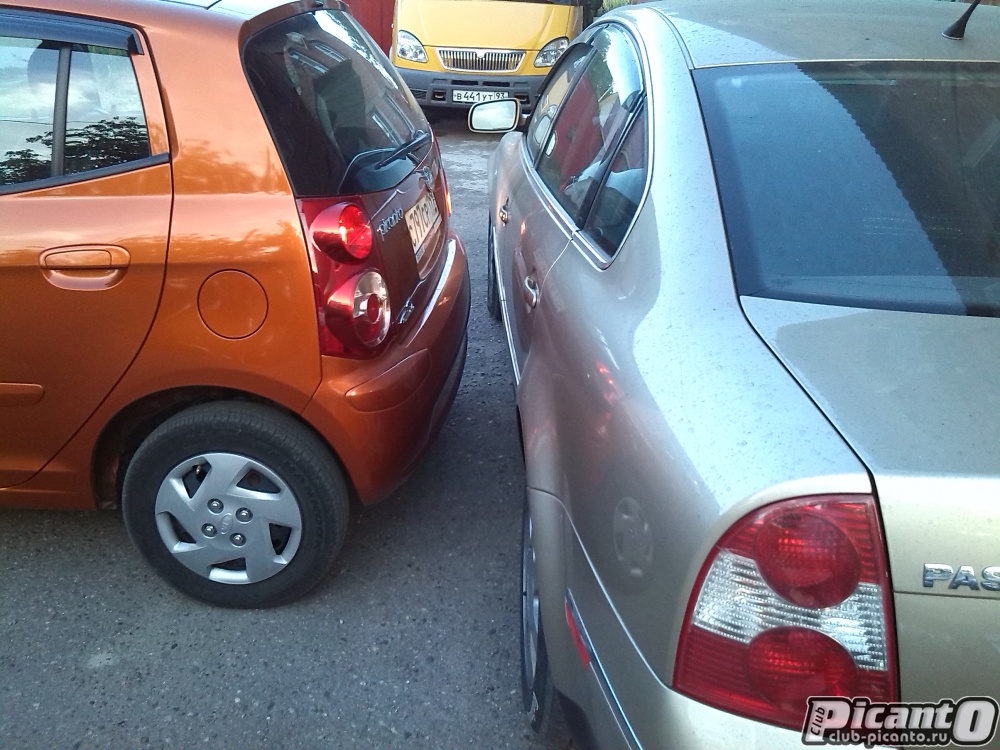

Вот испытание на крепость нервов (естественно о свою машину), Пассат простит :) :

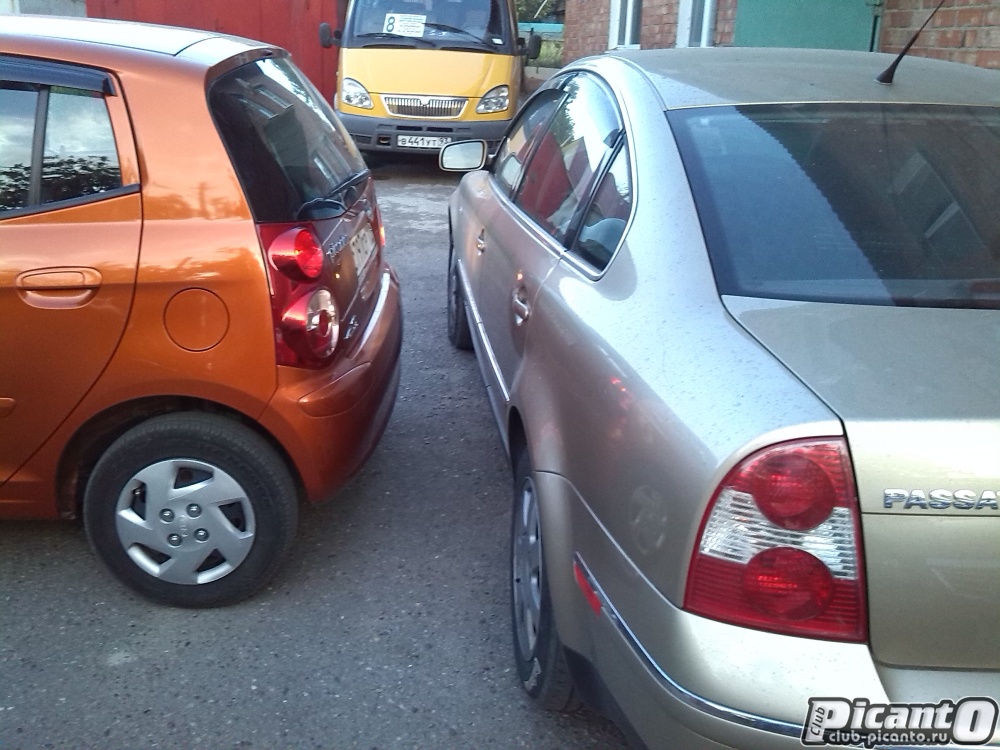

Вот так вот снаружи:

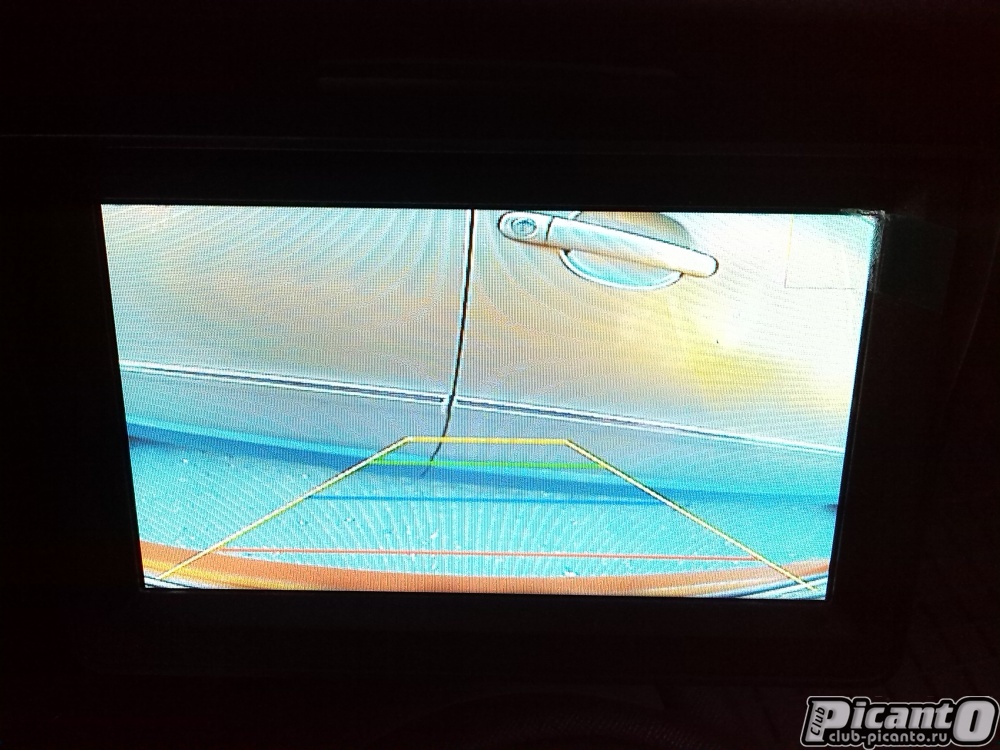

Ишо чуть-чуть:



Оно же опять снаружи



Питание монитора - с прикуривателя.
Хочу заметить, что на мониторе на самом деле изображение чистое. По моему сказывается эффект наложения трех китайских девайсов :) - монитор, мобила, камера.
Если что, спрашивайте.
