Делаем прерывистый режим работы заднего стеклоочистителя на Picanto TA (2011++)
Гаечный ключ
29 Июля 2014
8627
5.0
Приобрёл за 215руб. реле 54.3777, схемы подключения реле в комплекте нет.



Порыв немного интернет нашел схему подключения подобного реле 723.3777-01
Назначение контактов нашего реле:
31 - минус
31b - н.з. контакт с S. В нашей схеме на минус не подключать!
15 - плюс коммутируемый и питание самого реле
86 - информационный вход "непрерывный режим работы" (в нашем случае это будет работа с омывателем)
J - информационный вход "прерывистый режим"
S - выход питания на электродвигатель стеклоочистителя.

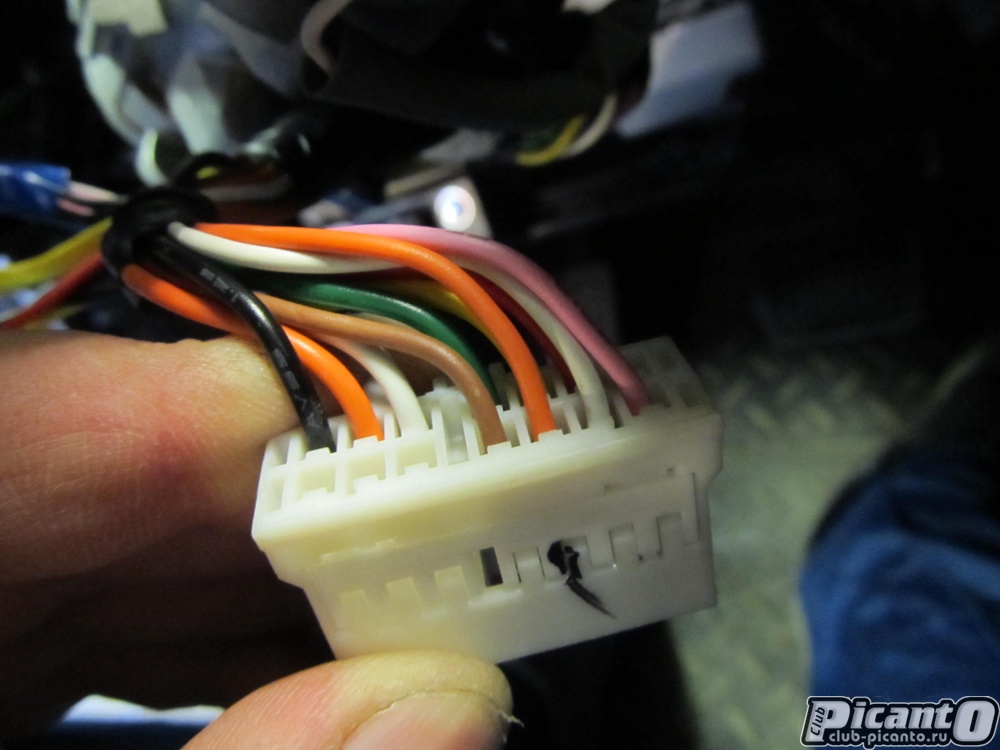

Вызваниваем разъём от переключателя режимов. Наши нужные проводки в колодке: чёрный, коричневый, рыжий, белый, розовый.

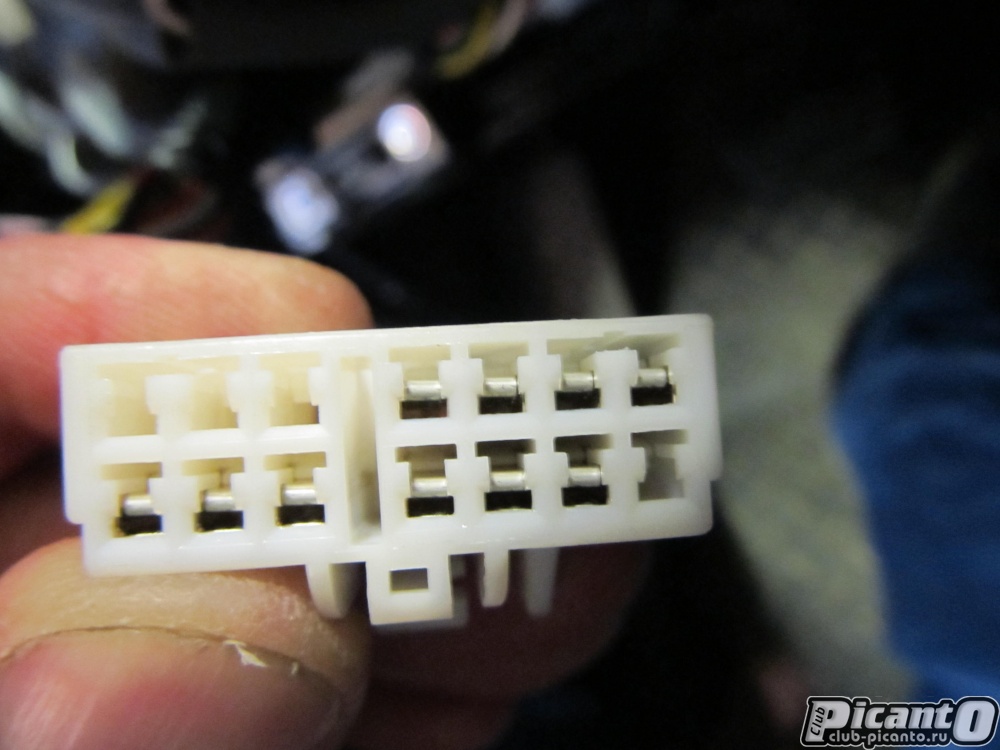

Четыре верхних контакта справа:

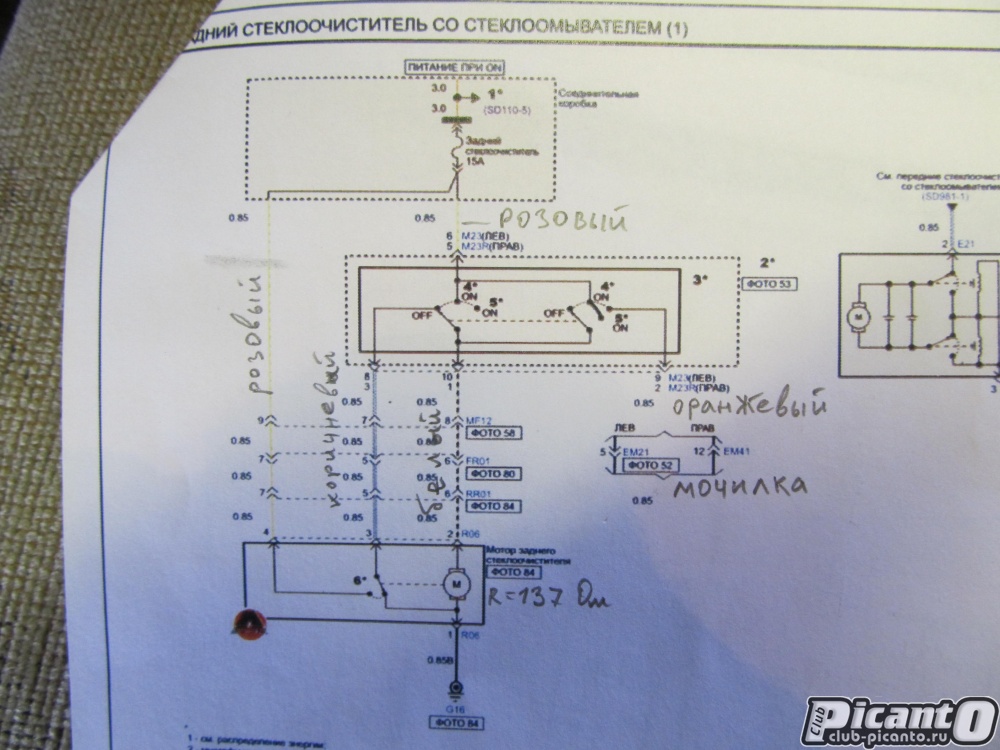

Уточняем на схеме реальные цвета проводов:


,

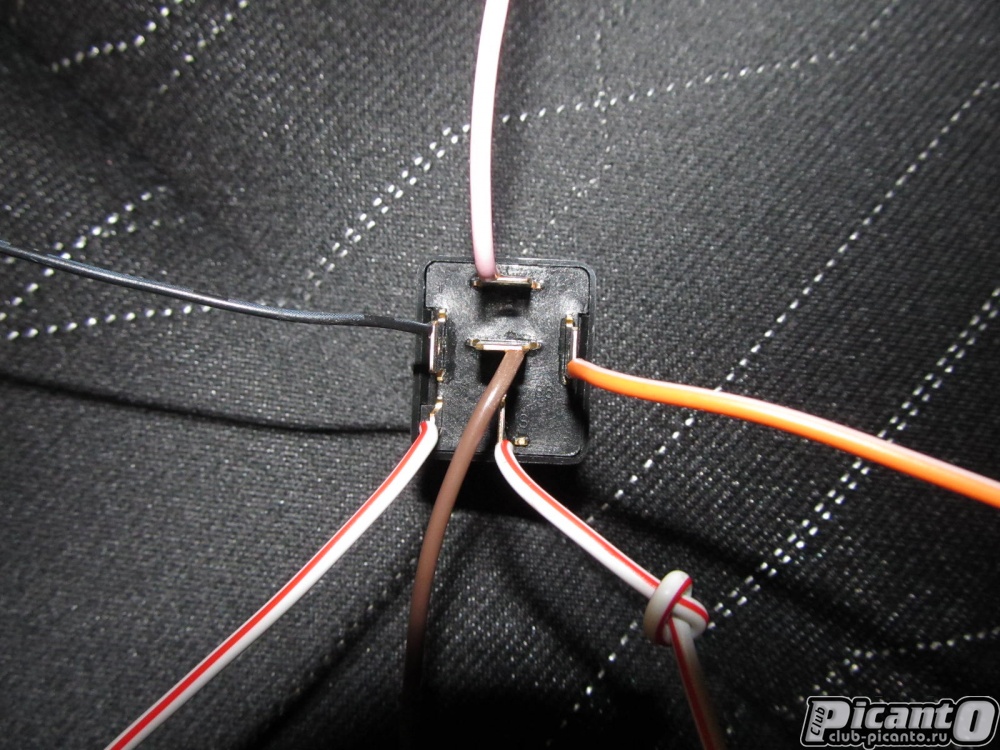

Подбираем по смыслу цвет проводков для реле. Сечение белого с контакта S, коричневого и розового должны быть не менее 0,5мм2, сечение чёрного и оранжевого - не критичны.



Белый с узлом к электродвигателю стеклоочистителя, а без - в колодку к переключателю. Необходимая длина проводов 15-20см.

Готовим провода к спайке. Белый провод в колодке режем. Чёрный тоже зачищаем, это "-" , на 31контакт реле.

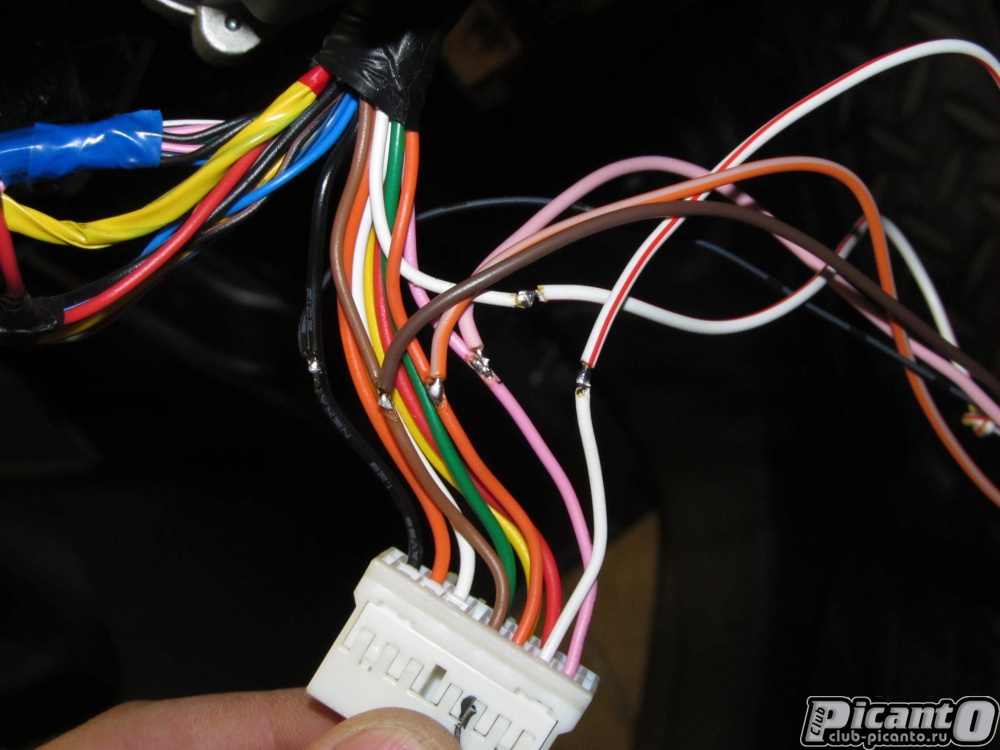

Припаиваем провода от реле к жгуту.

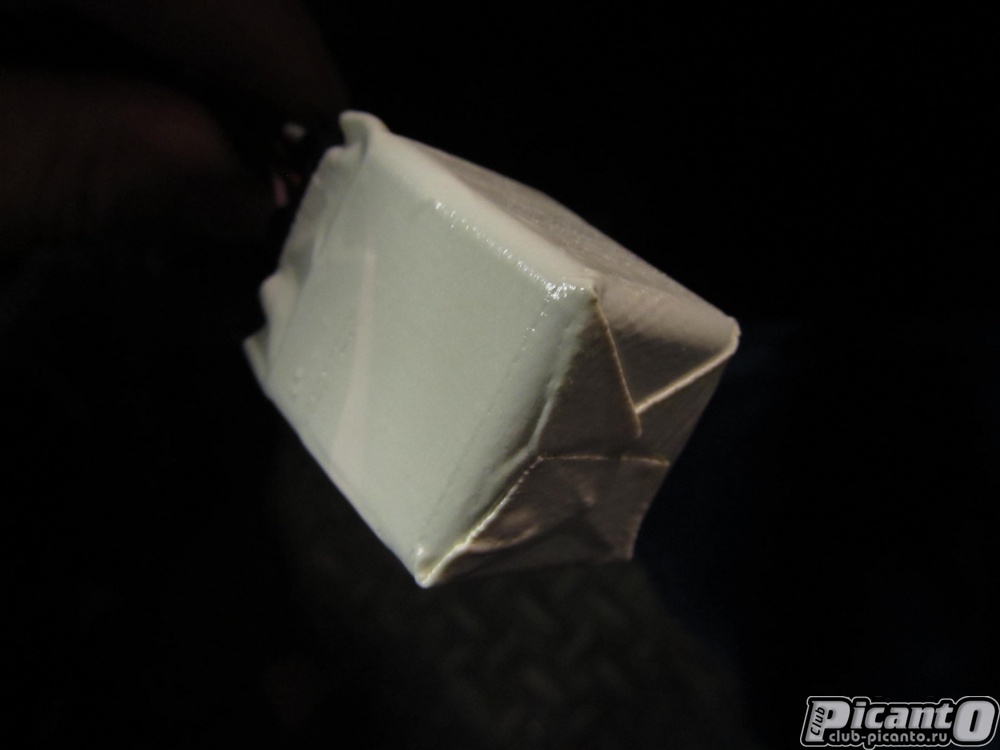

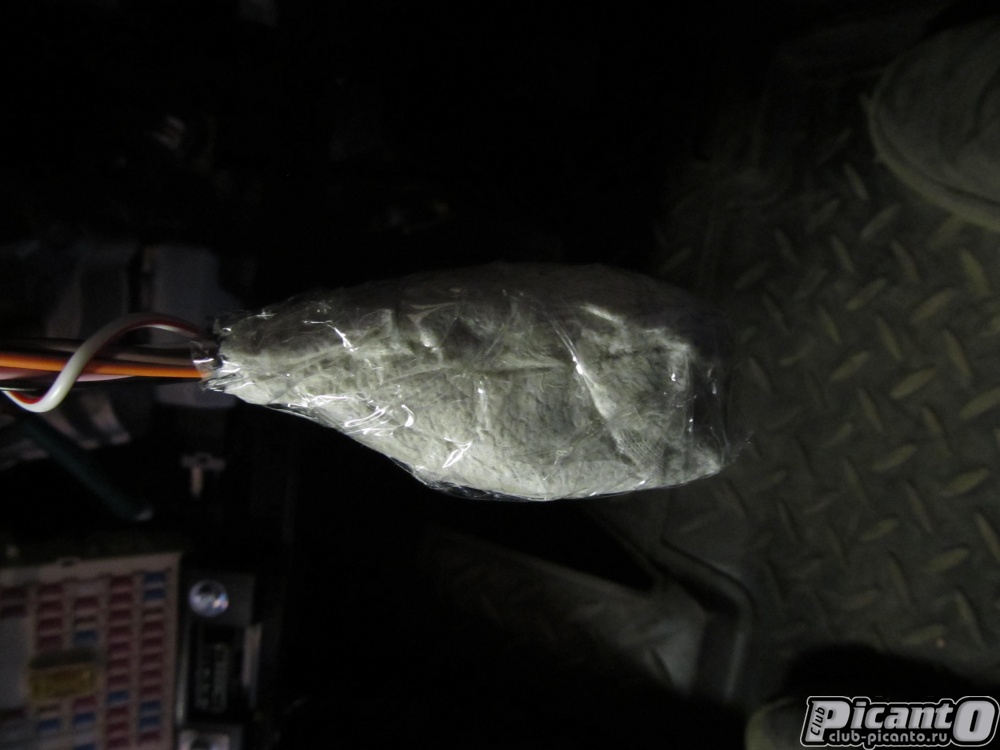

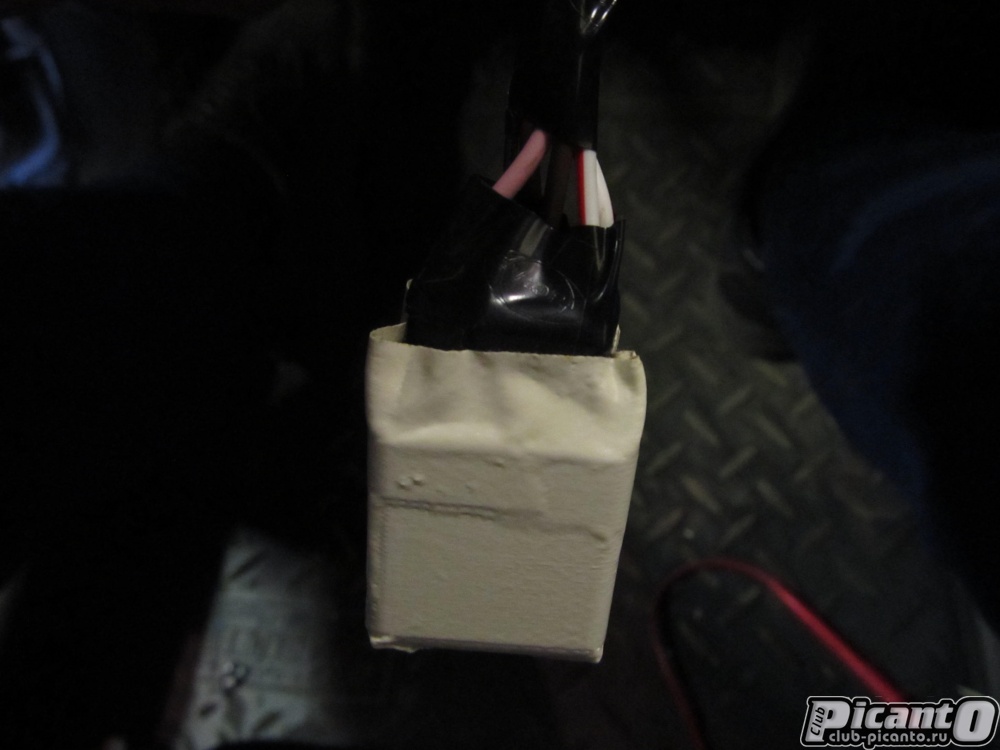

Отечественное реле достаточно громко щёлкает, поэтому нужно позаботиться об его звукоизоляции. Способов масса. Я решил обернуть его двумя слоями плотной ткани через двухсторонний скотч





Но после сборки кожуха руля всё равно реле немного слышно. Как 100% способ - подключение этого реле непосредственно в задней двери автомобиля.

А теперь про настройку этого реле:

Включаем работу заднего дворника - установлена стандартная пауза между взмахами - 4 секунды.
Для увеличения этой паузы выключаем дворник, выдерживаем необходимую паузу, включаем. Например выдержка в 15сек превращается в 13секунд паузы между взмахами.
При работе с омывателем дворник работает непрерывно, при отключении омывателя делает ещё 4-5 взмахов и переходит в работу с заданной ранее паузой.
С УМЕНЬШЕНИЕМ паузы возникают трудности, так как у нас в схеме и на переключателе теперь отсутствует постоянный режим. Сбросить ранее запрограммированную паузу можно включив опять омыватель. А если нам нет необходимости его включать?

Я подловил ещё один способ: только щётка припарковалась - тут же выключаем и вновь включаем работу дворника. Можно установить паузу даже 0,5сек - что вполне соответствует непрерывной работе дворника.
