Апгрейд штатной магнитолы автомобиля Kia Picanto
Гаечный ключ
03 Марта 2014
11765
3.4

Лет пять назад, когда после всякого рода флюоресцентных дисплеев альпайнов и пионеров, я увидел штатную магнитолу пиканты, я был удивлен. Мелкозернистый матричный дисплей, трехполосный эквалайзер, отсутствие всякого рода "мегаультрасупер басс" режимов и прочая "гениальная простота" покорила. Уже год владею данным авто, но менять магнитолу на однодиновую как-то не хотелось и тем более возникал вопрос что я получу взамен. USB шнур был реализован пайкой с внутренней стороны. Но каждый владелец данного корейского электронного творения знает, что во-первых звук отстой, а во-вторых нет RCA под внешний усилок. В процессе пайки USB, параллельно уже стоявшему конденсатору на 3300 мкФ был добавлен на 22000 мкФ.
Ездил бы я и дальше с этим убожеством, восстанавливая представления о нормальном звуке дома, но длинноват был USB-шнурок и, спустя полгода))), я вновь вынул магнитолу. Укоротив шнур, я стал задумываться о том чтобы поднять напряжение на выходной микросхеме и повысить качество звука, но разглядев микруху TOSHIBA TB2926AHQ в корпусе Flexiwatt25, я понял, что есть шанс найти замену.
Замена была найдена - TDA7560. Цена вопроса - 200-300 рублей. Сразу предупрежу что TDA7560 и TDA7560A не одно и то же. Сравнение даташитов гарантировало идентичность назначения ног, гораздо меньшие токи покоя, шумы и искажения. Тут же нашлось объяснение почему Тошиба звучала уныло до поднятия емкости - рекомендуемая емкость по даташиту 3900 мкФ, больше - лучше, а стояло всего 3300 мкФ; TDA7560 по документам просит 2500 мкФ.

Итак для замены потребуются:
1) Прямые руки - 1 пара.
2) Плоскогубцы
3) Пара крестовых отверток (PH2 и PH1)
4) Паяльное оборудование (у кого что найдется)
5) Термопаста (можно КПТ-8)

Разбрка магнитолы по пунктам:
1) 4 винта верхней крышки отвинтить
2) приотпустить боковые "уши"-кронштейны и снять освобожденный верх
3) 2 винта боковых на лицевой панели открутить и снять с защелок лицо, вынуть его шлейф, выдвинув его фиксатор
4) снимаем привод CD - 2 винта за лицом, 2 под верхней крышкой, вынимаем шлейф без фиксатора
5) отвинчиваем весь задний радиатор целиком (вместе с винтами, прижима микросхемы)
6) снимаем левое "ухо", закрывающее радиатор преобразователя питания
7) отвинчиваем прижим предусилителя к радиатору
8) откручиваем винты главной платы от днища
9) чтобы легче было вынуть плату можно частично отвинтить одну из боковин от лицевой панели, чтобы ее можно было слегка оттянуть наружу.

Сам процесс:
1) С помощью паяльника 40-60 Вт и плоскогубцев отпаиваем и выпрямляем прижимную пластину микросхемы усилителя (усилитель охлаждается задней стенкой корпуса, слева стоит преобразователь питания)
2) При наличии отсоса олова демонтируем м/сх гуманно, в противном случае откусываем все ноги от самой микросхемы и по одной их выпаиваем

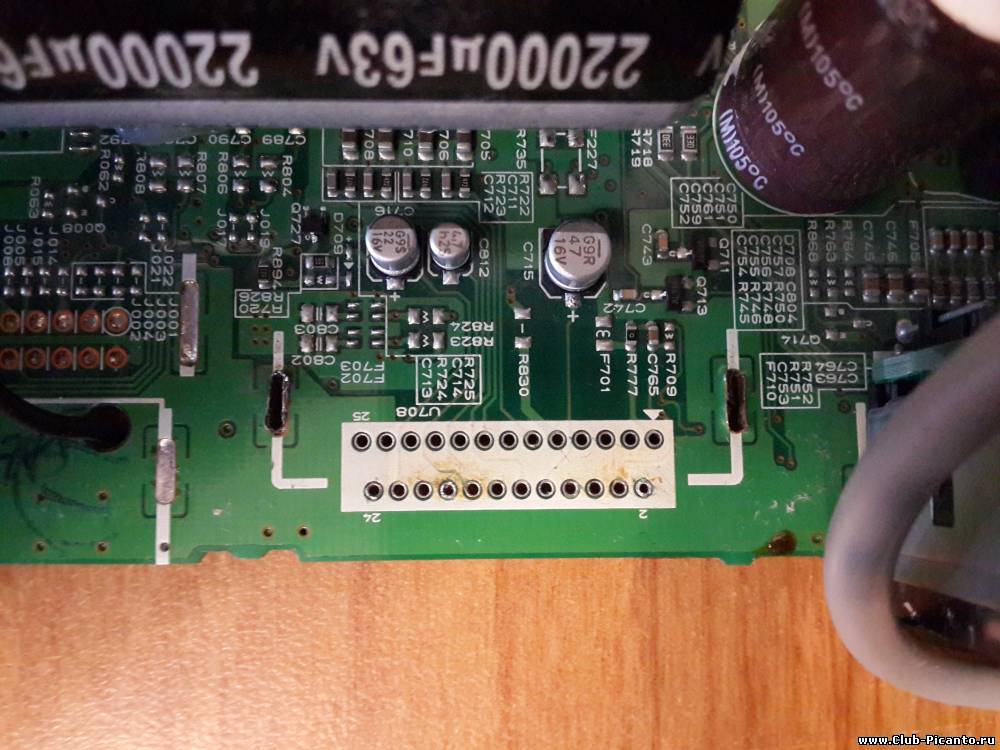

3) Подготавливаем отверстия чтобы они были чистыми для пайки новой микросхемы (либо отсос, либо аккуратно паяльник + швейная иголка)
4) Вставляем микросхему, пропаиваем все 25 контактов. Важно прогреть каждую ногу, но не перегреть ни одной. Рекомендую контролировать температуру на корпусе микросхемы пальцем и при необходимости давать ей остывать. Олово должно пройти сквозь отверстие и пропаять каждую ногу с двух сторон.
5) Собираем все в обратном порядке не забыв заменить термопасту и воткнуть шлейфы CD-привода и лицевой панели.
Емкость конденсатора можно наростить по вкусу, главное чтобы конденсатор был качественным. Хотя это не обязательно (3300 мкФ перекрывают требуемые 2500 мкФ для TDA)







Итог:
Качество звучания даже на штатных бумажных колонках изменилось так, будто бы черно-белый звук покрасили красками.
1) Низкие частоты есть и их количество не приводит к искажениям на средних.
2) Средние частоты на порядок лучше
3) При громкости до 20 из 35 попугаев звучание чистое; явные искажения начинаются при громкости 31 и выше из 35, при этом на громкости 30 заметна только неровная АЧХ и малые помарки в сложных моментах композиций.
4) Разница CD-audio и mp3 320kbps наконец ощутима.
5) Высокие частоты пока не могу оценить ввиду бумажных широкополосников, но даже сквозь них ВЧ прорезаются сильнее.

Рекомендую данное хирургическое вмешательство всем, кто не хочет расставаться с родной магнитолой. За смешные деньги вы получите качественный звук. Если вы боитесь проводить операцию сами, обратитесь к знакомому / незнакомому человеку, который имеет необходимые навыки. Поверьте, оно того стоит.

    Важная информация: защита выхода предусилителя отсутствует напрочь, поэтому если вам необходимы RCA-выходы под усилитель или саб, можно смело паять экранированные провода между AС-GND и IN1-IN2-IN3-IN4 и на их хвосты сажать тюльпаны. Все выводы микросхемы усилителя подписаны на текстолите. Больше никаких манипуляций не потребуется.


От редакции
Поскольку магнитолы для автомобилей Kia Picanto всех выпусков, включая и ТА (2011++) выполнены на одной элементной базе, всё вышеизложенное справедливо для них.
Проверено одноклубниками.
