Разборка зеркала с электроскладыванием
Cofeman - Питер 1 | 22:05 | Пятница, 29 Июня 2018
Модератор...
Оффлайн
Внезапно перестало складываться левое зеркало. Новое стоит диких денег, решил разобрать.
Разобрал, прзвонил проводку, запустил отдельно моторчик - все звонится, но в сборе не работает.

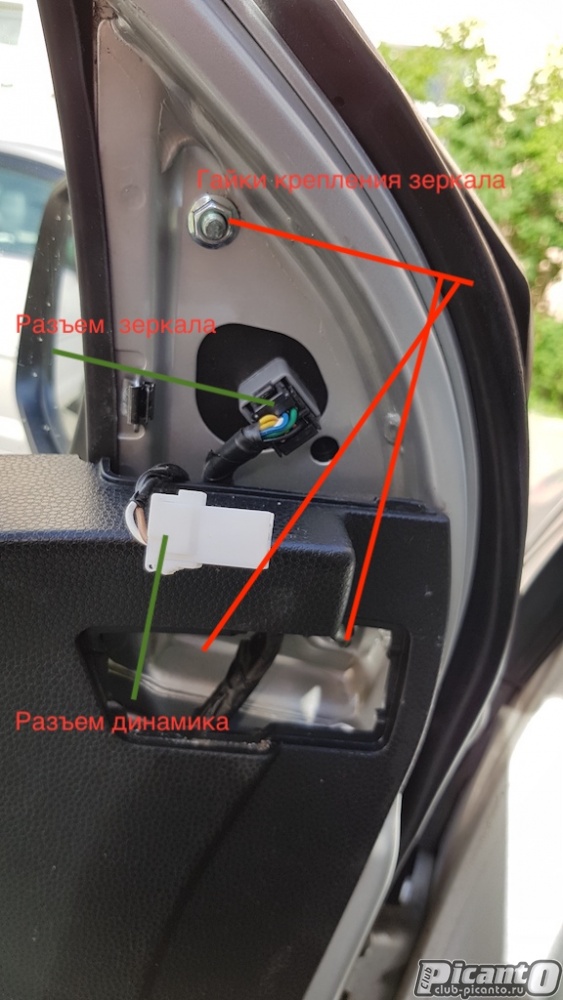

Отдираем треугольник твиттера (динамика)- за ним гайка крепления и разъемы динамика и зеркала. Снимаем крышку на облицовке двери - под ней две гайки.


Уверенно и нежно дергаем зеркальный элемент за внешнюю сторону - оно отделяется от узла крепления. Само зеркало на пластиковой основе, так что можно не бояться. Усилие небольшое.

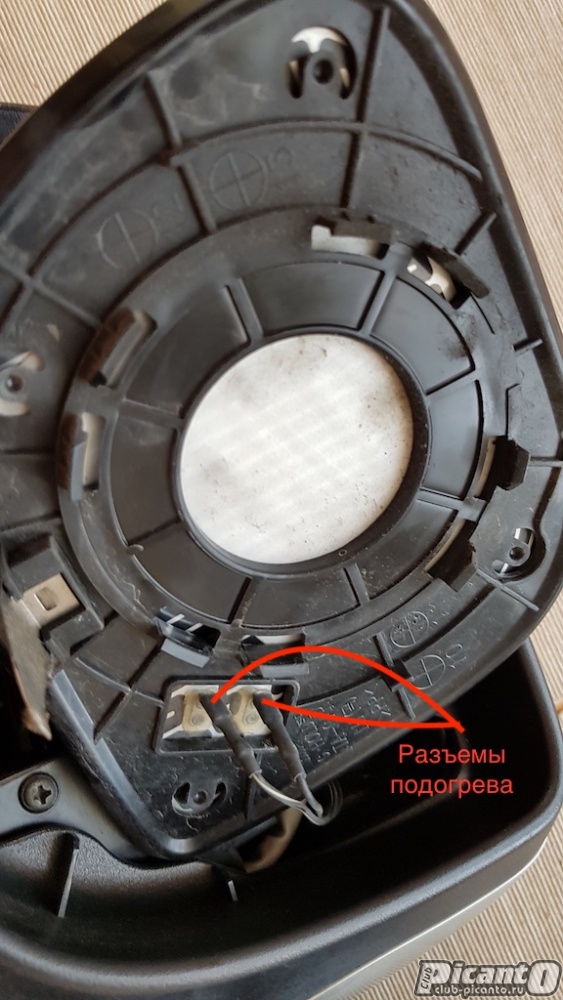

Но будьте внимательны! Сразу не удаляйте элемент - снимите фишки обогрева!

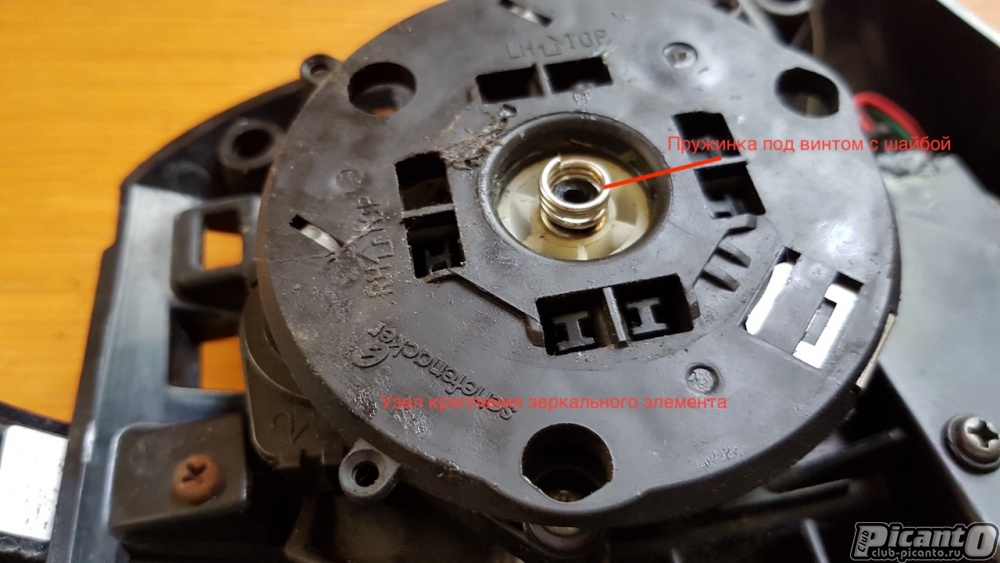

Отверните центральный винт с шайбой. Под ним пружинка.

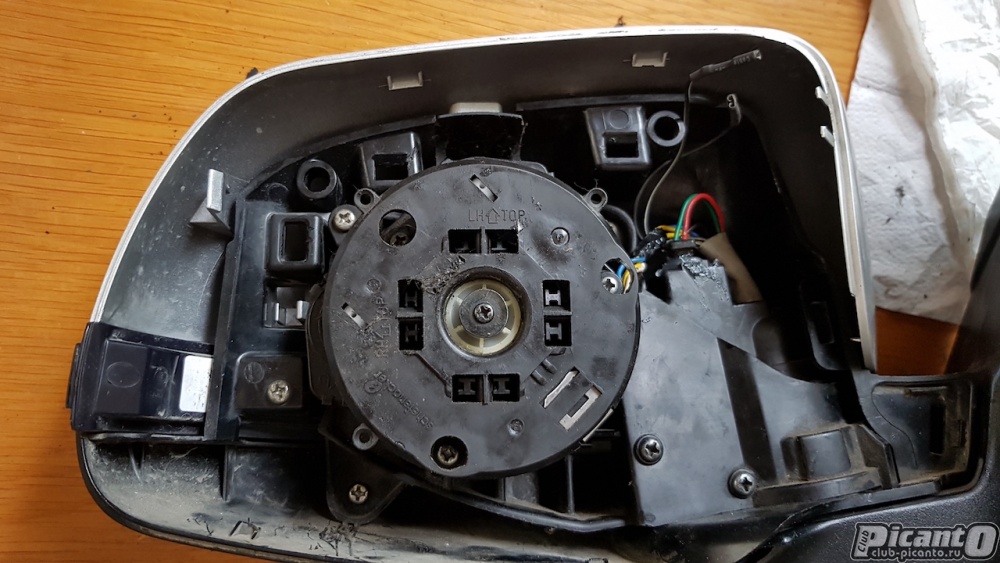

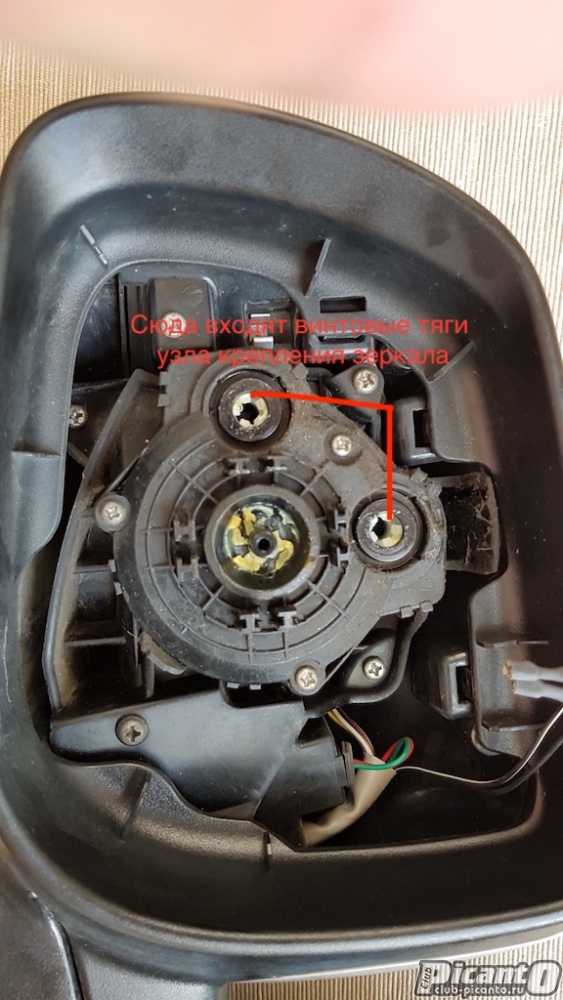

Выдерните узел крепления зеркала. Он выходит с легким треском из узла регулировки.

Вывинчиваем все винты.
Прикрепления: 5984182.jpg (160.1 Kb) · 0597524.jpg (195.1 Kb) · 4719680.jpg (183.3 Kb) · 6571683.jpg (161.3 Kb) · 1770614.jpg (190.4 Kb)
Сообщение отредактировал Cofeman - Пятница, 29 Июня 2018, 22:37


Gt-Line 2021 1,2л, последний из могикан..
(ранее - Picanto TA 2011+)
Меню форума
Cofeman - Питер 2 | 22:15 | Пятница, 29 Июня 2018
Модератор...
Оффлайн

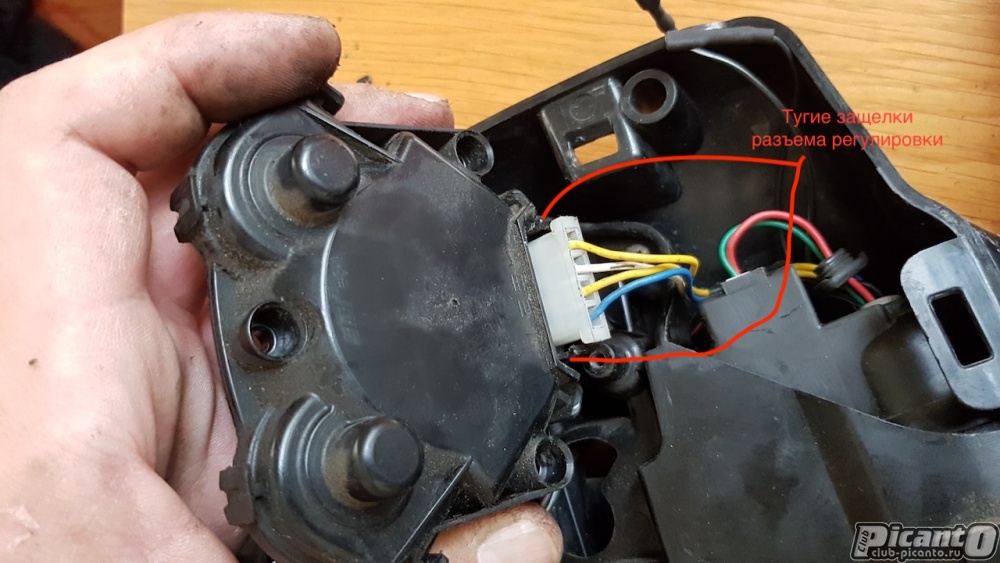

Вытаскиваем разъем механизма регулировки, отжав две защелки по бокам.

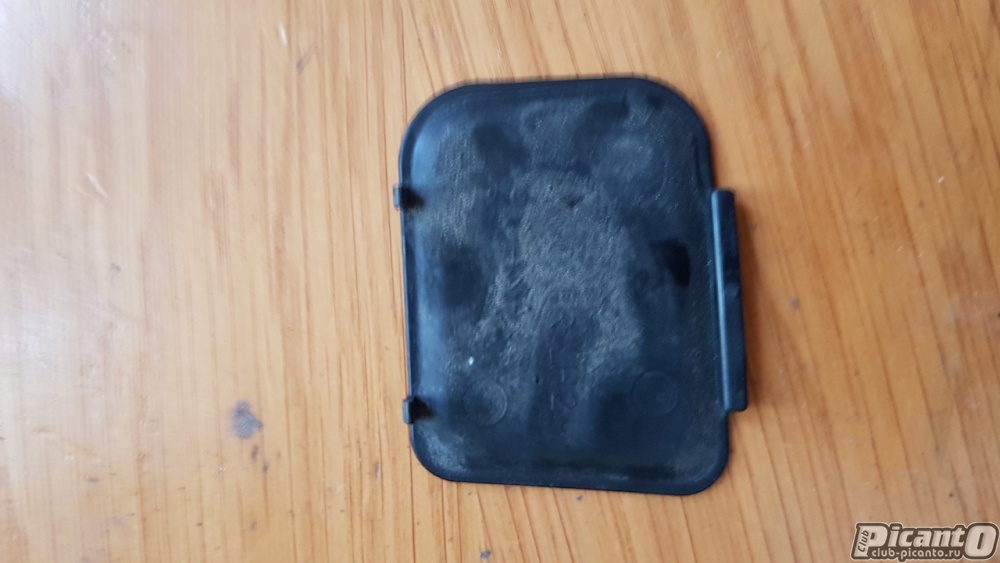

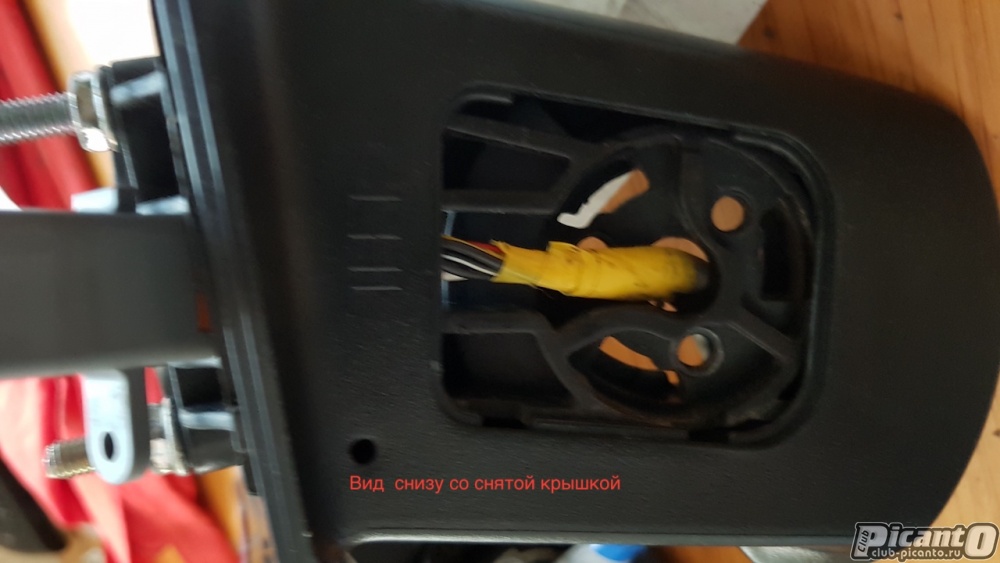

Снимаем крышку с нижней части основания зеркала, поддев острым ножом.

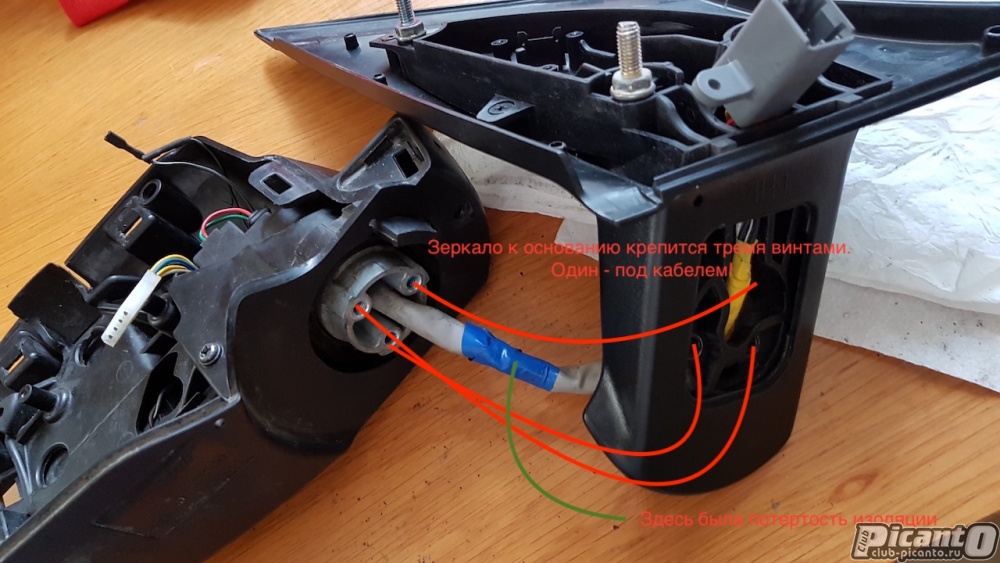

Отвинчиваем три винта, один из них под кабелем.

Снимаем черную рамку зеркала - пальцами за нижнюю внутреннюю сторону. Резко и сильно! Она отщелкивается в углу, дальше расщепляем ее по периметру.
Наружный кожух (цветной) можно не снимать.

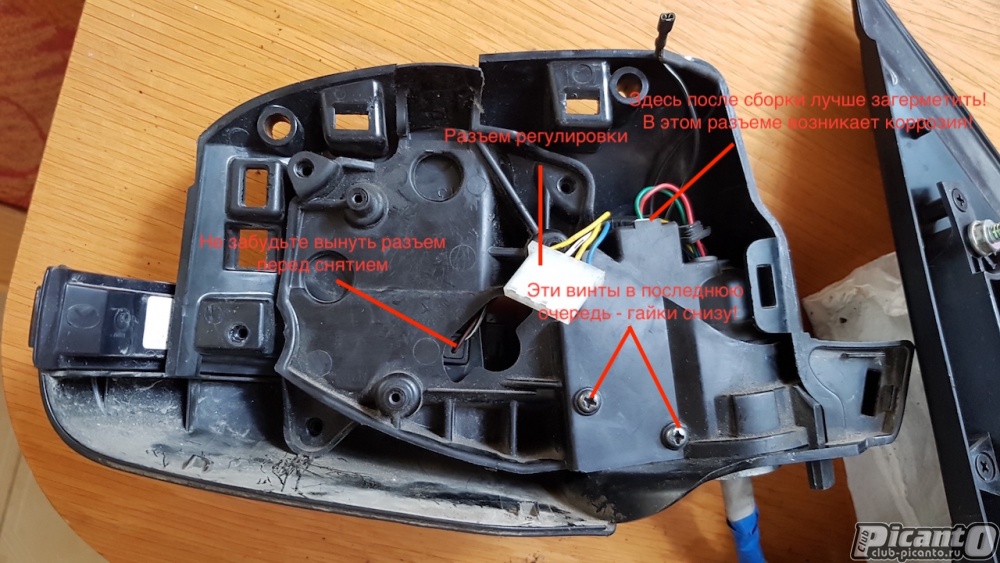

Обозначенные на этом фото два винта крепления моторчика вывинчивать только после того, как вытащим все из корпуса зеркала - там гайки снизу в гнездах.


Разделяем основание и корпус зеркала
Прикрепления: 9998272.jpg (177.5 Kb) · 8316413.jpg (126.7 Kb) · 1938874.jpg (120.1 Kb) · 6410977.jpg (223.8 Kb) · 2303316.jpg (192.2 Kb)


Gt-Line 2021 1,2л, последний из могикан..
(ранее - Picanto TA 2011+)
Меню форума
Cofeman - Питер 3 | 22:24 | Пятница, 29 Июня 2018
Модератор...
Оффлайн

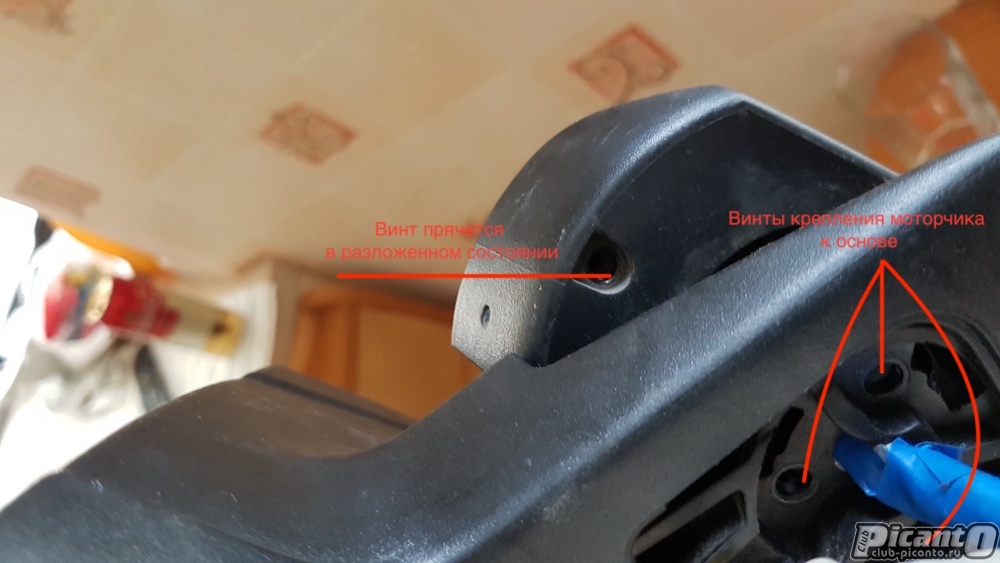

Один винт прячется под основанием в разложенном состоянии

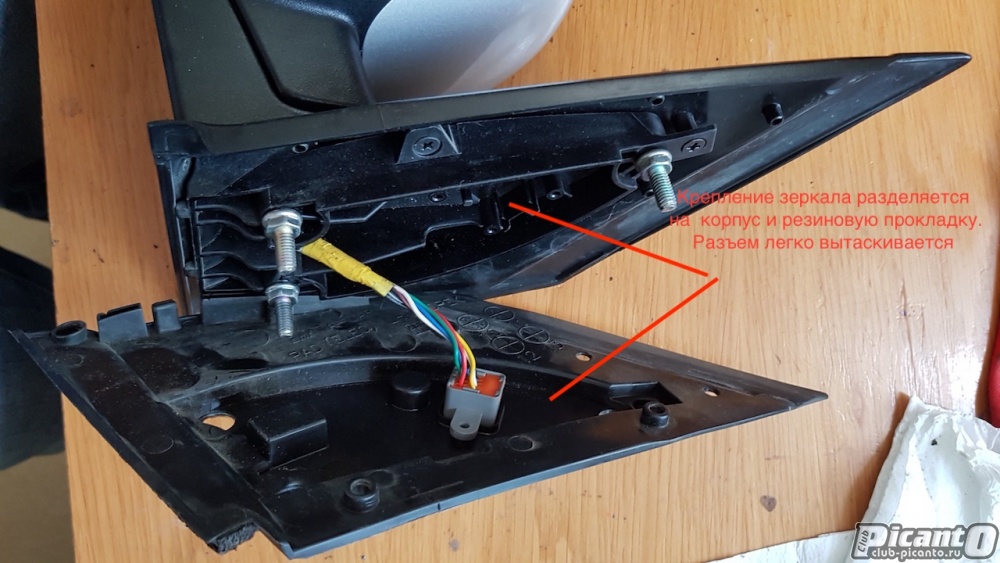

С основания зеркала отдираем резиновую проставку, вытаскиваем из нее разъем. В дальнейшем это поможет нам вытянуть кабель внутрь зеркала. Там все уложено очень коротко и удобнее будет этот кабель вытянуть внутрь.


Снимаем кожух моторчика. Он на двух защелках, снимается легко.

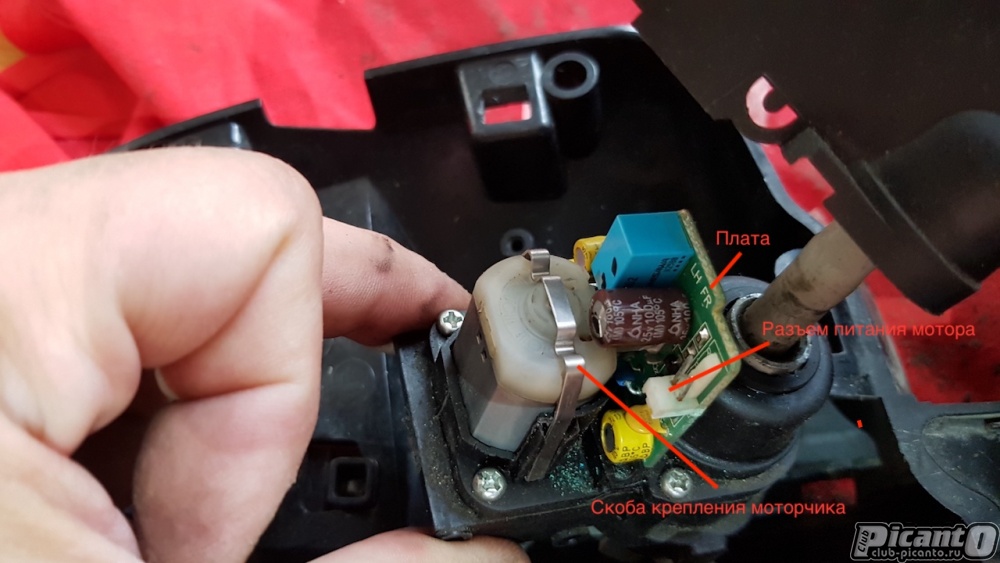

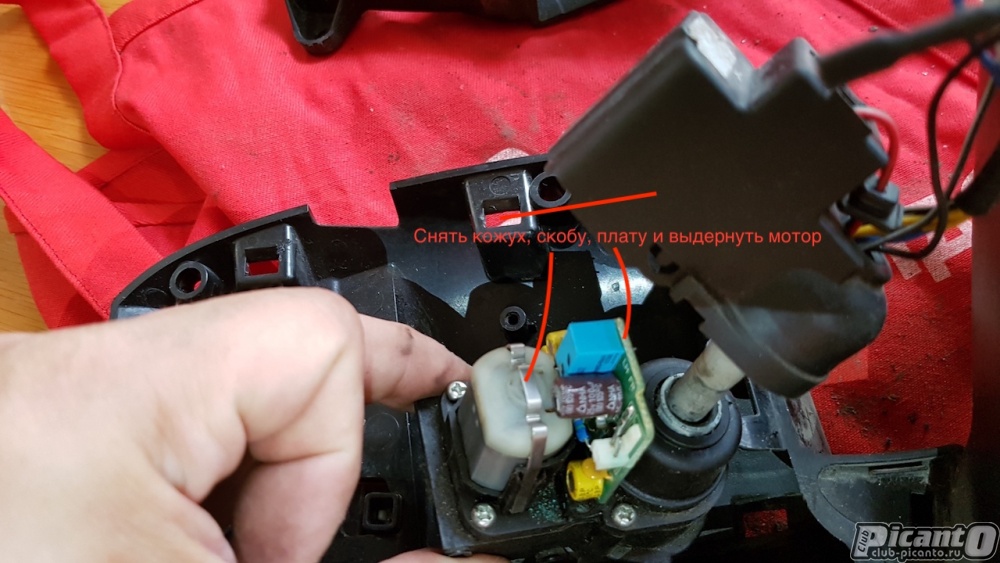

Видим моторчик с платой. Чтобы освободить их, необходимо поддеть нижние концы скобы и снять ее. Плата отходит вправо и свободно вытаскивается. Моторчик выдергивается с хрустом. Дал на него 12В - работает

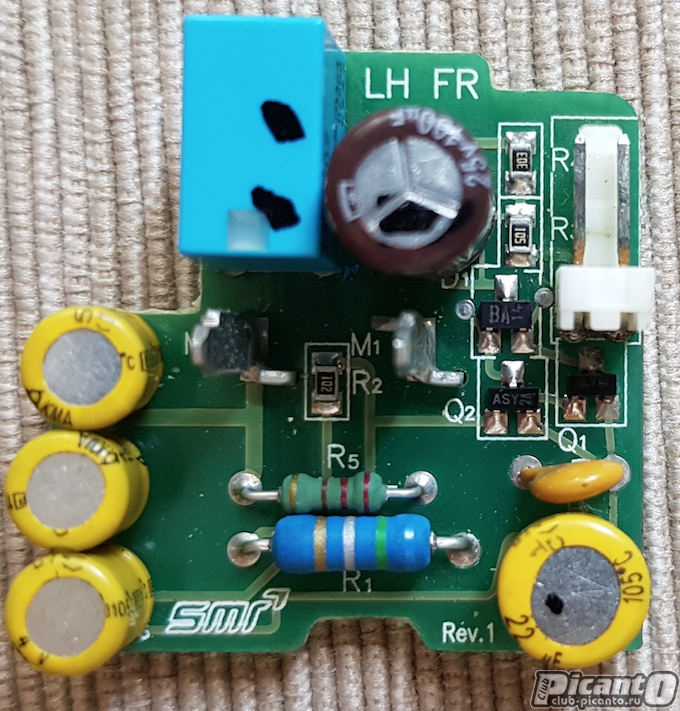

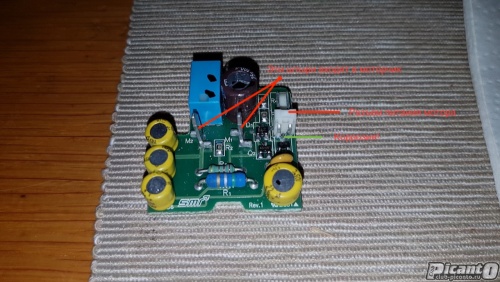

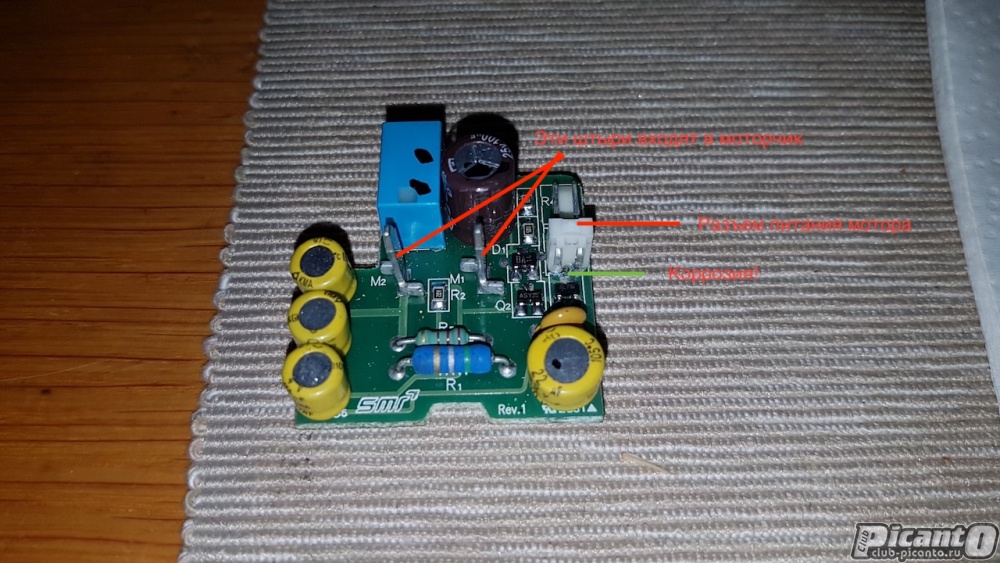

Так выглядит плата. Голубой прямоугольник - судя по всему, релюшка. На нее и грешу. На разъеме питания , на его контактах и плате обильная коррозия, несмотря на то, что сверху он был заткнут резиновой заглушкой. Очистка результата не дала, моторчик в сборе с платой не заработал.
Прикрепления: 0732212.jpg (131.2 Kb) · 3110466.jpg (187.5 Kb) · 9167119.jpg (177.5 Kb) · 8238079.jpg (148.0 Kb) · 6524597.jpg (247.5 Kb)


Gt-Line 2021 1,2л, последний из могикан..
(ранее - Picanto TA 2011+)
Меню форума
Cofeman - Питер 4 | 22:35 | Пятница, 29 Июня 2018
Модератор...
Оффлайн

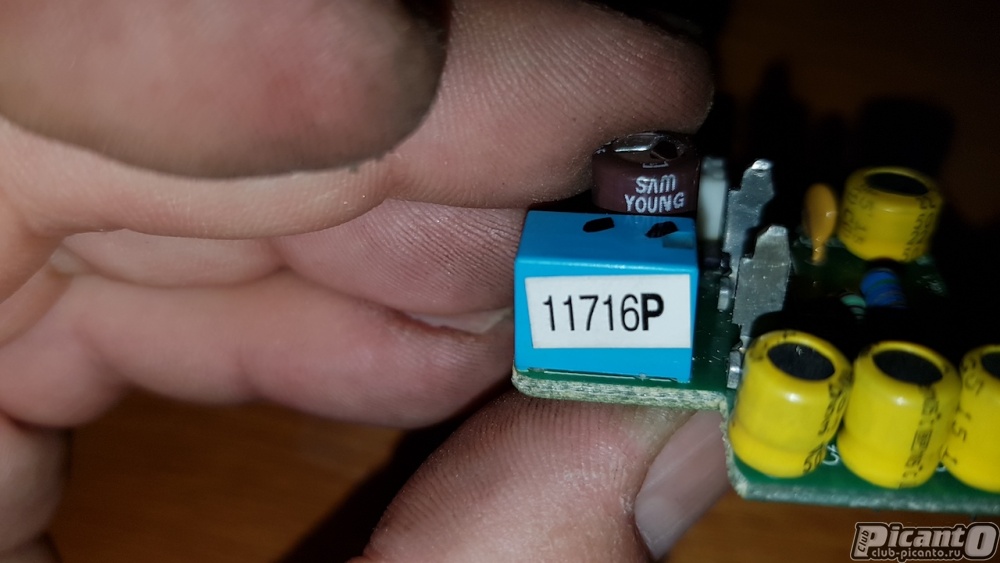

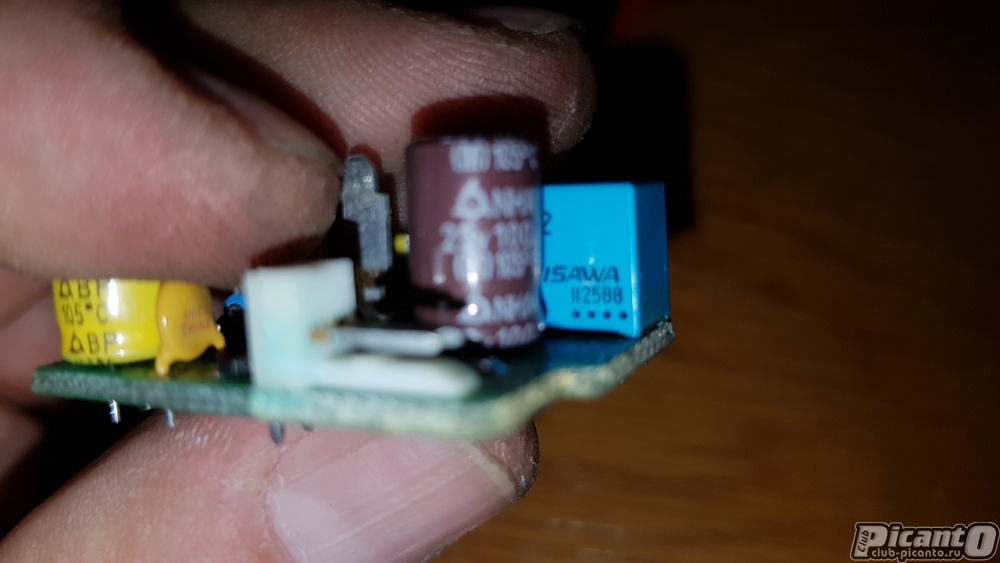

Вот что написано на реле с одной стороны


И с другой

К счастью, удалось раздобыть моторчик в сборе. Вытащил из него плату - и все заработало! Платка выглядела немного не так, как родная, но влезла нормально. При сборке загерметил разъем питания мотора сверху кожуха.
Сборка зеркала в обратной последовательности проблем не составляет. Плату сначала штырями воткнуть в мотор, потом все вместе посадить вниз, на место, сверху накрыть кожухом, вставить разъем.

Новое зеркало стоит в районе 16000, бушное 7-8 тысяч. Моторчик обошелся в 2500. Некогда было звонить плату и искать , что на ней отказало. Наверняка реле, и его можно было бы найти за копейки.

Ездил за моторчиком с полусобранным зеркало, без рамок и внешнего кожуха. Зеркало регулировал простым нажатием - там так все сделано, что можно вручную отрегулирвать. Тяги хрустят и проскакивают в приводах моторчика. Регулируется отлично и так.
Попробую на работе докопаться до конца, напишу , в чем точно была причина.
Прикрепления: 9675329.jpg (124.9 Kb) · 6945297.jpg (106.9 Kb)
Сообщение отредактировал Cofeman - Пятница, 29 Июня 2018, 22:39


Gt-Line 2021 1,2л, последний из могикан..
(ранее - Picanto TA 2011+)
Меню форума
Oleg - Йошкар-Ола 5 | 11:23 | Суббота, 30 Июня 2018
Don`t Worry, Be Happy
Администратор
Оффлайн
ГОЛОВА!
Давай доделывай и выкладывай. В разделе "Гаечный ключ" клубного журнала еще много места!


Пиканто ТА 2013, 1.0, МКПП
Как вставить фото в сообщение
Меню форума
yesa - Курск 6 | 13:54 | Суббота, 30 Июня 2018
Пользователь
Оффлайн
Cofeman, а какое состояние манжет на приводах регулировки зеркала?  У меня все были порваны. Так же разбирал зеркало и чистил,  после того как пару раз в мороз не разложилось. Ничего лучше не придумал как заменить манжеты сосками для бутылочек старого образца, обрезав их.
Меню форума
Cofeman - Питер 7 | 11:08 | Понедельник, 02 Июля 2018
Модератор...
Оффлайн
Да, манжеты были частично порваны. C сосками хорошая идея! Жаль, поздно, все собрано, а разбирать уже неохота снова. Так что до следующего раза..

Добавлено (02 Июля 2018, 11:08)
---------------------------------------------
Ребята, я в некотором офигении. Но. Я уронил купленный моторчик со своей переставленной старой платой, а потом вдруг решил проверить его работу... и он заработал! Все-таки виновато было реле - залипло! Почему я сразу по нему не стукнул? Это ж первейший способ..
В общем, теперь в клубе есть работоспособный запасной моторчик на левое зеркало.



Gt-Line 2021 1,2л, последний из могикан..
(ранее - Picanto TA 2011+)
Меню форума
Oleg - Йошкар-Ола 8 | 14:46 | Понедельник, 02 Июля 2018
Don`t Worry, Be Happy
Администратор
Оффлайн
Цитата Cofeman ()
на левое зеркало
Они разные?
Кстати, раз залипшее реле лучше заменить. Залипло раз - залипать будет еще. Так что особо не переживай. Разве что можно было обойтись меньшими деньгами. Такую релюшку можно купить отдельно. К сожалению данных её на фото не видно.


Пиканто ТА 2013, 1.0, МКПП
Как вставить фото в сообщение
Меню форума
Cofeman - Питер 9 | 17:28 | Понедельник, 02 Июля 2018
Модератор...
Оффлайн
Да, корпуса для левого и правого несимметричные, различаются из-за кинематики. А вот внутренняя начинка идентична.
Насчет реле - да, лучше менять, мне мои "спецы" тоже так сказали.

А вот купить его проблематично. Маркировка у него такая  Takamisawa NP-002 25B8.
Перерыл весь инет, но пока ничего не нашел. В каталогах Fujitsu/Takamisawa, которые есть в сети, серия NP вообще не встречается.
Единственное, что попалось, это поиск по такой же проблеме на хёндайском форуме - у них в зеркалах  стоят эти же реле.


Gt-Line 2021 1,2л, последний из могикан..
(ранее - Picanto TA 2011+)
Меню форума
Nafanja - Мурка 10 | 22:13 | Понедельник, 02 Июля 2018
Пользователь
Оффлайн
Есть фото ног выпаянной?

Вот эта и вот эта должны встать как родные
Сообщение отредактировал Nafanja - Понедельник, 02 Июля 2018, 22:16


Было Picanto TA, 1.2 АКПП. 2011 г. Коричневенький.
Стало Picanto TA, 1.2 АКПП. 2014 г. Беленький.
Меню форума
Cofeman - Питер 11 | 09:52 | Вторник, 03 Июля 2018
Модератор...
Оффлайн
Я не выпаивал. я плату в сборе поменял .
Да, ножки такие же. А по параметрам-то релюхи подойдут? Как узнать, если на родную нет спецификаций?
Много разных похожих, а вот что конкретно нам подойдет?

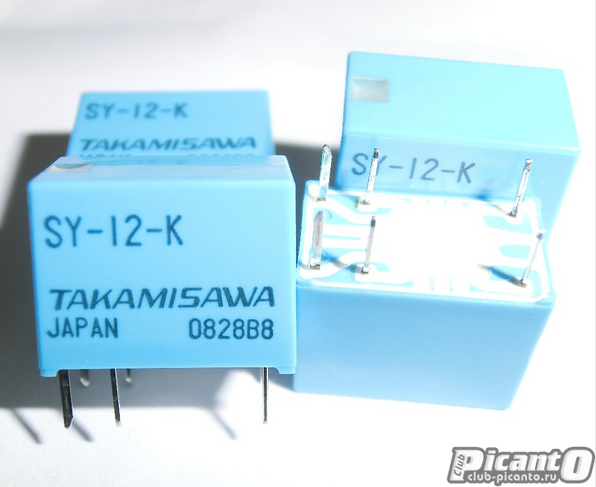

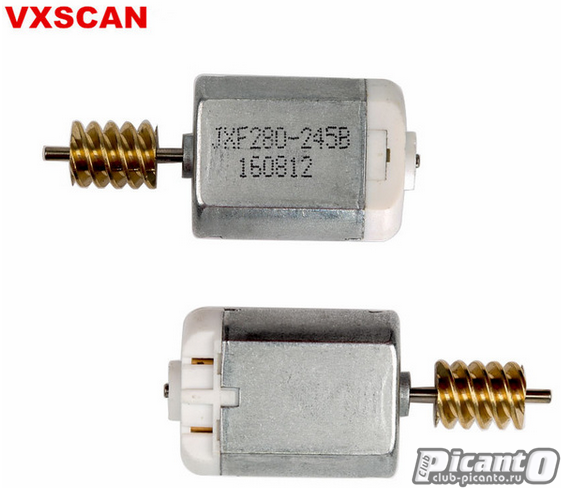

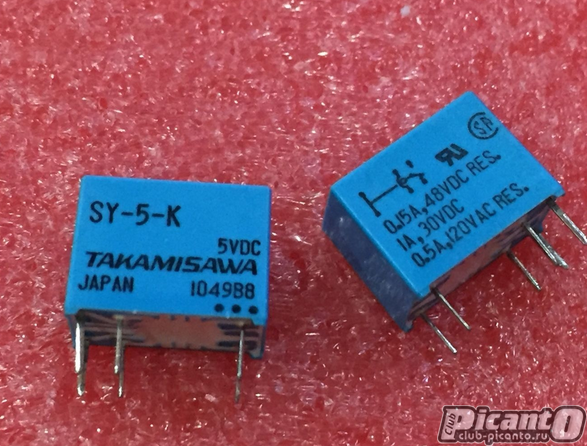

Прошел по ссылке, обнаружил там же и моторчики в большом количестве. Моторчик "Best Quality M3 Car Door Lock Motor Central Locking Motor for Ford for Mazda" - один в один, как наш.



И даже нашелся узел мотора в сборе "Rearview Mirror Fold Adjustment Motor For Hyundai IX25 IX35" - тоже полный аналог нашего. И у них же есть отдельно узел регулировки самого зеркального элемента.
Но дороговато.
Прикрепления: 4236809.png (300.2 Kb) · 5670561.png (499.2 Kb) · 7918603.png (221.3 Kb)
Сообщение отредактировал Cofeman - Вторник, 03 Июля 2018, 10:31


Gt-Line 2021 1,2л, последний из могикан..
(ранее - Picanto TA 2011+)
Меню форума
Nafanja - Мурка 12 | 22:32 | Вторник, 03 Июля 2018
Пользователь
Оффлайн
0828B8 должен подойти судя по маркировке. Реально проверить только на работающей плате - тестером смотреть, где появляется +12 и какие контакты размыкаются/замыкаются.


Было Picanto TA, 1.2 АКПП. 2011 г. Коричневенький.
Стало Picanto TA, 1.2 АКПП. 2014 г. Беленький.
Меню форума
neitri - Павлодар 13 | 12:57 | Суббота, 07 Июля 2018
Пользователь
Оффлайн

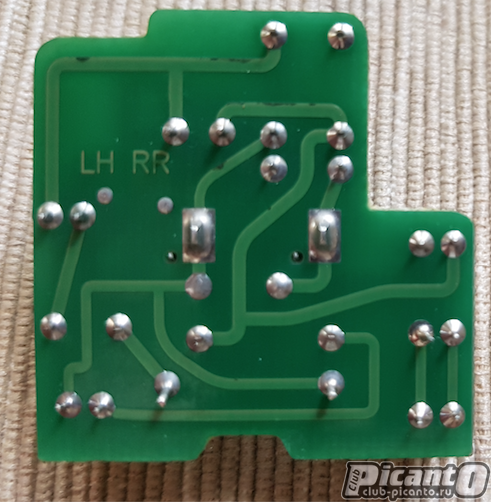

А есть фотография платы с обратной стороны?
Не думал что привод зеркала будет такой, предполагал что там два концевых и два диода.


Меню форума
Cofeman - Питер 14 | 14:38 | Суббота, 07 Июля 2018
Модератор...
Оффлайн
Прикрепления: 8869525.png (892.4 Kb) · 9987517.png (388.1 Kb)
Сообщение отредактировал Cofeman - Суббота, 07 Июля 2018, 14:39


Gt-Line 2021 1,2л, последний из могикан..
(ранее - Picanto TA 2011+)
Меню форума
Diur - Краснодарский край 15 | 17:30 | Суббота, 16 Апреля 2022
Новенький
Оффлайн
KIA Picanto 2016. Не складывается левое зеркало заднего вида. Купил с таким дефектом, было у старого хозяина небольшое ДТП, возможно механическое повреждение внутреннего механизма. Планирую вскрытие в ближайшее время. Кто может дать (нарисовать), описать) схему распиновки разъема зеркала.
