Прорезаем в бампере Picantо New отверстия под противотуманки
Big_14 - Краснодарский край. Темрюк. 1 | 19:12 | Вторник, 17 Августа 2010
Пользователь
Оффлайн
Решил установить противотуманки, в связи с чем возник вопрос: как красиво и ровно вырезать под них отверстия в бампере? Для этого экспромтом изготовил резак: взял циркуль с поперечным винтом регулировки (без винта не подойдет) и узкий канцелярский нож (обязательно в металлическом корпусе-такой гораздо жестче). Нож примотал к циркулю изолентой ПВХ с натягом, лезвие выдвинул примерно на 5 мм. Выставил необходимый радиус (после определения центра заглушки под ПТФ) винтом, а чтоб циркуль не складывался между его ножками вставил кусок колпачка от шариковой ручки. Получилась жесткая конструкция практически исключающая случайное изменение диаметра при вырезании:

Для того чтобы точно определить центр заглушки вырезал из плотной бумаги круг диаметром 94 мм. и приложив его к бамперу наколол центр для резака:

Далее проколол иглой резака бампер в намеченной точке. Сначала аккуратно наметил окружность лезвием, а затем постепенно начал глубже подавать лезвие в пластмассу. Ничего греть не надо-пластмасса отлично режется. Резать лучше не снимая бампер с машины:

Срез получается ровный и аккуратный. После покраски срезов на бампере все выглядит совсем красиво )))

Добавлено (17 Август 2010, 19:12)
---------------------------------------------
Сегодня установил противотуманки на свои места. Для этого достаточно поочередно поддомкратить и снять передние колеса, частично снять передние подкрылки и отогнуть их назад. Бампер остается на месте. На эстакаду загонять машину тоже нет особой необходимости, хотя может так будет и удобней.

Сообщение отредактировал Big_14 - Понедельник, 16 Августа 2010, 21:31


VW Polo Sedan Highline МКПП для тела , Yamaha XV1900 Roadliner для души:

Меню форума
Oleg - Йошкар-Ола 2 | 20:03 | Вторник, 17 Августа 2010
Don`t Worry, Be Happy
Администратор
Оффлайн
Quote (Big_14)
Сегодня установил противотуманки на свои места.

Давай фотокарточки!
Однозначно "МАСТЕР"!


Пиканто ТА 2013, 1.0, МКПП
Как вставить фото в сообщение
Меню форума
Big_14 - Краснодарский край. Темрюк. 3 | 20:25 | Вторник, 17 Августа 2010
Пользователь
Оффлайн
Процесс установки не фотографировал, ибо там ничего сложного и интересного нет. Ну а результат-была пика без ПТФ, а стала с ними-тоже ничего захватывающего )))


VW Polo Sedan Highline МКПП для тела , Yamaha XV1900 Roadliner для души:

Меню форума
Oleg - Йошкар-Ола 4 | 21:11 | Вторник, 17 Августа 2010
Don`t Worry, Be Happy
Администратор
Оффлайн
Quote (nastasija)
Что бы придумать аналогичного для дорестайла?..

Если есть слесарные навыки и чуть конструкторской мысли, можно попробовать способ, которым пользовались старые радиолюбители.
Правда, трудоемкость высокая, но результат практически идеален.
Quote

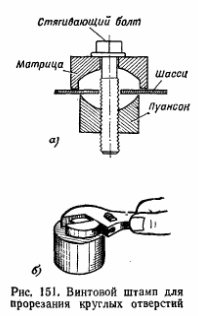

Винтовой штамп для прорезания круглых отверстий. Ударными штампами можно пользоваться при изготовлении новых конструкций, а если при ремонте нужно изменить конструкцию и приходится прорезать отверстие в готовом шасси, на котором уже смонтированы все основные детали, удар нежелателен. В этом случае используется винтовой штамп.

Пуансон размещается с одной стороны шасси, а матрица - с другой.

Болт, свободно проходящий через матрицу и отверстие в шасси, ввинчивают в пуансон до тех пор, пока пуансон не соприкоснется с материалом шасси. При дальнейшем навинчивании пуансона он своей острой кромкой прорезает материал шасси. Когда пуансон соприкоснется с матрицей, операция закончена. После этого штамп разбирают и начинают ту же операцию в другом месте шасси, где требуется прорезать отверстие того же диаметра.

При прорезании отверстий винтовым штампом для вращения стягивающего болта используется гаечный ключ (рис. 151,6).

Если изменить конструкцию матриц и пуансона винтового штампа, им можно прорезать квадратные, прямоугольные и фигурные отверстия небольших размеров (до 20 мм).


Это для металла. А пластмассу можно резать бОльших размеров. Но стягивающих болтов должно быть пара или больше.
Прикрепления: 7801371.gif (13.1 Kb)


Пиканто ТА 2013, 1.0, МКПП
Как вставить фото в сообщение
Меню форума
Joker33rus - Москва 5 | 14:15 | Понедельник, 30 Августа 2010
Пользователь
Оффлайн
Quote (Big_14)
...Для того чтобы точно определить центр заглушки вырезал из плотной бумаги круг диаметром 94 мм. и приложив его к бамперу наколол центр для резака...

086
Если известен радиус, зачем шаблон-то делать? 001
Эх, школьный курс геометрии.... 114


Русские называют дорОгой то место, где собираются проехать...
Меню форума
Big_14 - Краснодарский край. Темрюк. 6 | 16:22 | Понедельник, 30 Августа 2010
Пользователь
Оффлайн
Чтоб точно и быстро определить центр заглушки для втыкания иглы резака без использования в прямом смысле "метода тыка".


VW Polo Sedan Highline МКПП для тела , Yamaha XV1900 Roadliner для души:

Меню форума
Joker33rus - Москва 7 | 16:26 | Понедельник, 30 Августа 2010
Пользователь
Оффлайн
Quote (Big_14)
Чтоб точно и быстро определить центр заглушки для втыкания иглы резака без использования в прямом смысле "метода тыка".

Вот я и говорю:
Quote (Joker33rus)
Эх, школьный курс геометрии....

038

Но подручное устройство мне понравилось - интересная конструкция, которая позволит не пользоваться нождачкой после вырезания отверстия, как в моем случае.

И еще хотел спросить: а зачем ты подкрашивал срез на бампере? Где брал краску?

Сообщение отредактировал Joker33rus - Понедельник, 30 Августа 2010, 16:42


Русские называют дорОгой то место, где собираются проехать...
Меню форума
Big_14 - Краснодарский край. Темрюк. 8 | 16:53 | Понедельник, 30 Августа 2010
Пользователь
Оффлайн
Джокер, ты загадками не говори: если есть другой способ точно определить центр окружности зная только радиус, то опиши его-многим, в т.ч. и мне будет интересно.

Краска осталась от покраски поцарапанного корпуса зеркала заднего вида-заказывал в подборе.



VW Polo Sedan Highline МКПП для тела , Yamaha XV1900 Roadliner для души:

Меню форума
Joker33rus - Москва 9 | 16:58 | Понедельник, 30 Августа 2010
Пользователь
Оффлайн
Ну если циркуль поставить в хотя бы 2 любых местах на окружности и провести в центральной части полукруг (можно меньше, конечно), то они пересекутся именно в центре окружности.
По краске понял.


Русские называют дорОгой то место, где собираются проехать...
Меню форума
Big_14 - Краснодарский край. Темрюк. 10 | 17:13 | Понедельник, 30 Августа 2010
Пользователь
Оффлайн
Твой способ понятен. По геометрии имел твердый "трояк", поэтому применяю примитивно-прикладные методы ))


VW Polo Sedan Highline МКПП для тела , Yamaha XV1900 Roadliner для души:

Меню форума
LEXAZHIZHIN - Котлас 11 | 23:41 | Пятница, 16 Ноября 2012
Пользователь
Оффлайн
я ножом и потом наждачкой как джокер 054
