Камера на GT-line.
Radisvrn - Воронеж 16 | 21:42 | Вторник, 04 Декабря 2018
Пользователь
Оффлайн
Обещал - выкладываю.

Получилось реализовать подключение камеры переднего вида к штатной магнитоле.
Управление идет через сигнализацию, задействовали кнопки круиза, все равно им не пользуемся. Одновременно с камерой включается передний парктроник. Благодаря сигнализации, камера сама отключается при скорости более 15 км/ч.

Реализация одного очень талантливого товарища, контакты продам только за большие деньги)) Я участвовал эпизодически, но схему подключения набросал.

Камера самая обычная с Алиэкспресс, но камера переднего вида. Она отличается зеркальным отображением картинки

Прикрепления: 9068214.jpg(159.9 Kb)
Сообщение отредактировал Oleg - Суббота, 08 Декабря 2018, 12:46


Picanto X-Line 2018
Skoda Yeti 4wd DSG6 Stage1 215лс 2014
Меню форума
Radisvrn - Воронеж 17 | 22:20 | Вторник, 04 Декабря 2018
Пользователь
Оффлайн








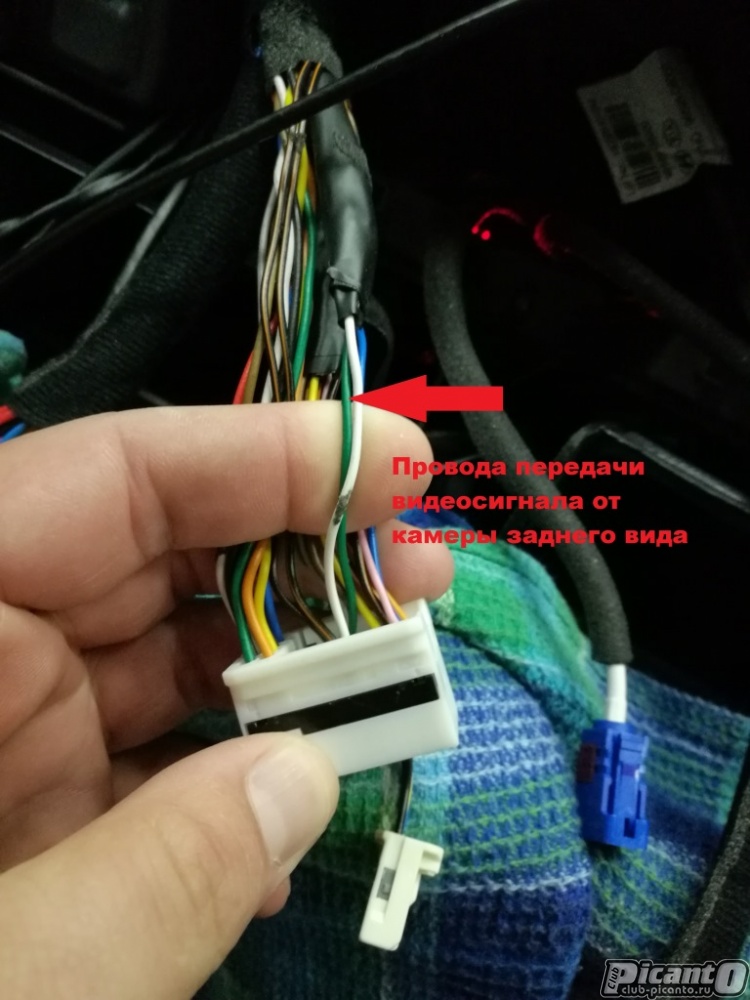

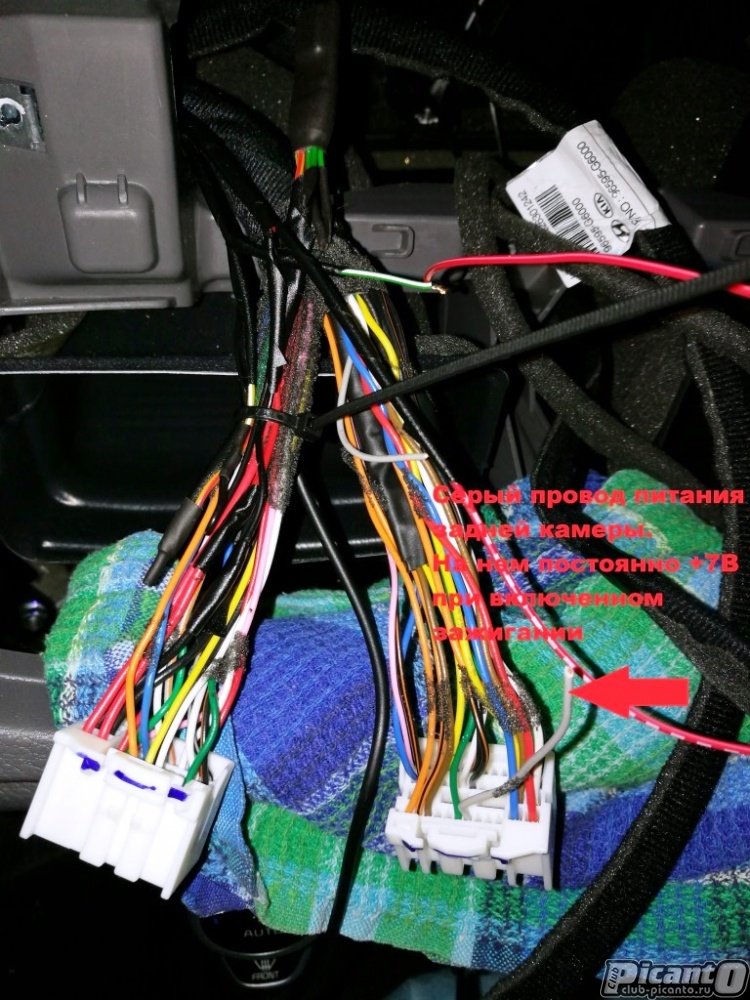

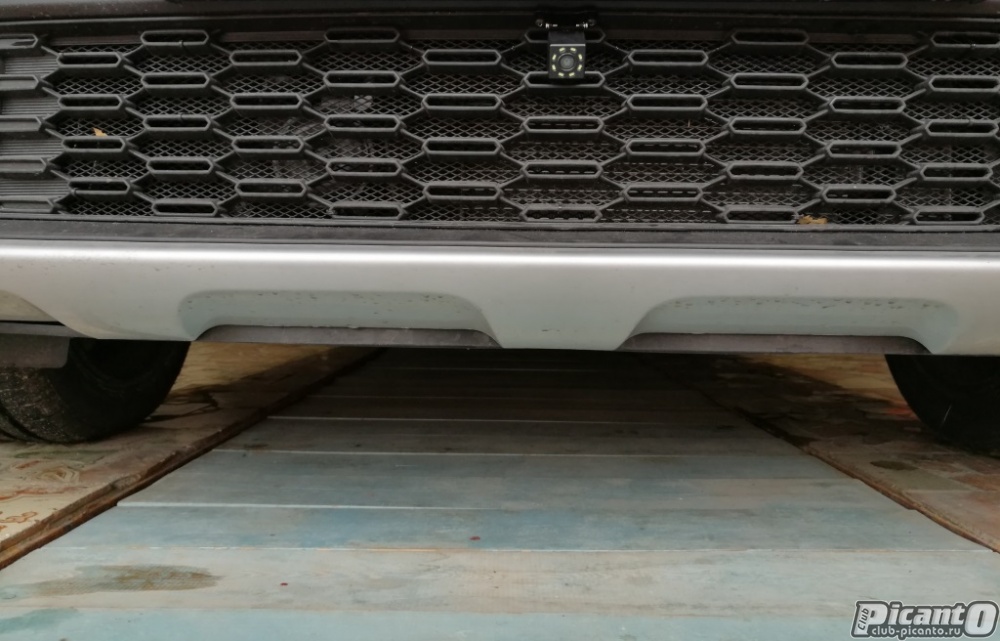

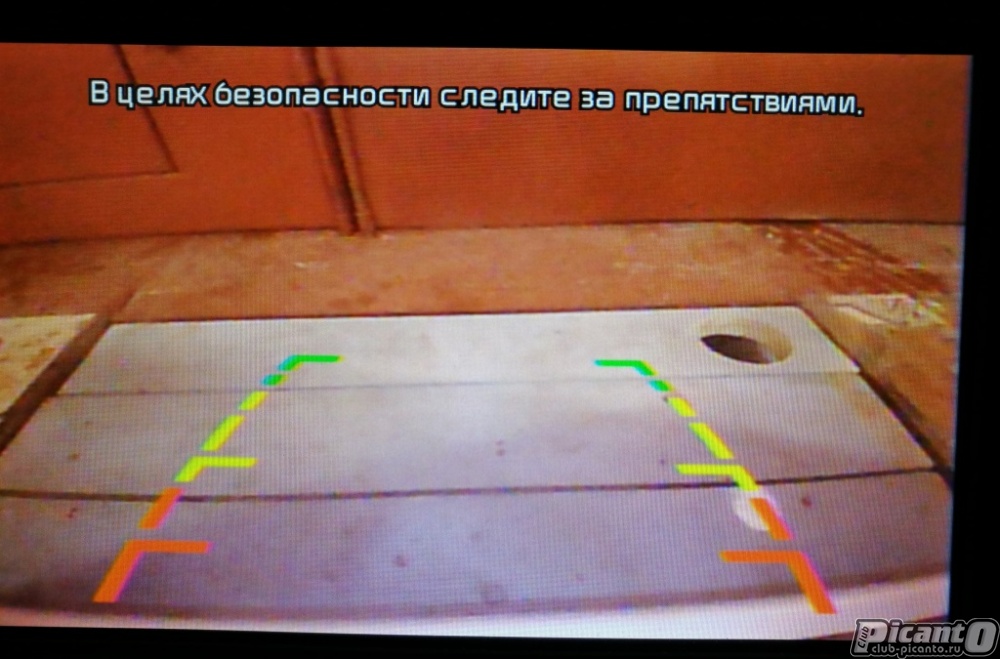

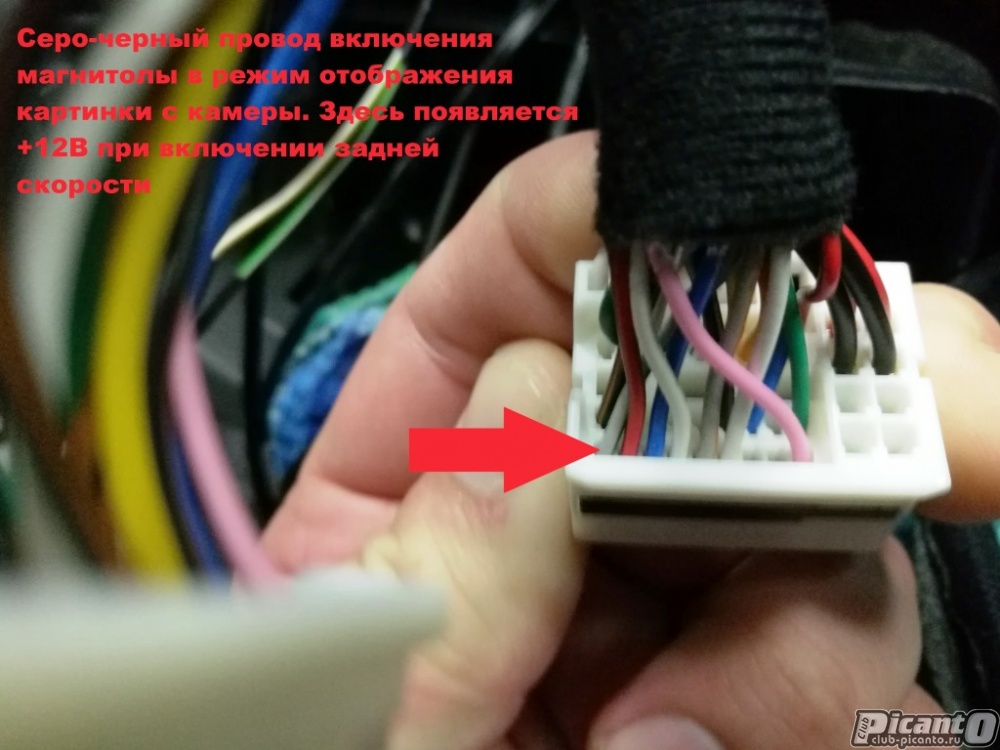

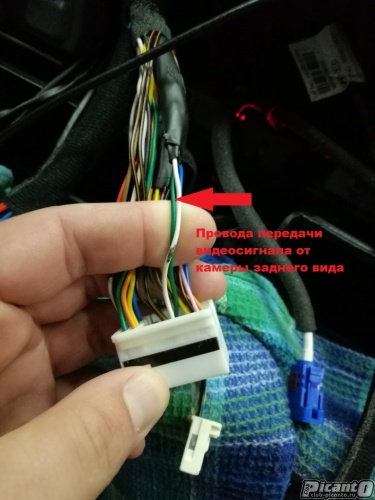

Прикрепления: 3956618.jpg(177.3 Kb) · 8797159.jpg(170.1 Kb) · 7200930.jpg(170.0 Kb) · 3874591.jpg(292.8 Kb) · 7418463.jpg(175.5 Kb)


Picanto X-Line 2018
Skoda Yeti 4wd DSG6 Stage1 215лс 2014
Меню форума
Cofeman - Питер 18 | 14:35 | Среда, 05 Декабря 2018
Модератор...
Оффлайн
А мне кажется, было бы интереснее реализовать камеру переднего вида не с разметкой, а 120-градусного обзора, как на Лексусах. Очень удобно с ней выезжать на дорогу из-за припаркованных вдоль дороги машин.

Но все равно, МОЛОДЕЦ!


Маленькая серебряная пулька калибра 1,2...
New Picanto TA 2011+, 5D, максималка!
Меню форума
Radisvrn - Воронеж 19 | 15:15 | Среда, 05 Декабря 2018
Пользователь
Оффлайн
Cofeman, я делал камеру для изучения бордюров))

Мне на пиканте очень просто выезжать, нос крошечный в сравнении с моей или родительским х-трейлом


Picanto X-Line 2018
Skoda Yeti 4wd DSG6 Stage1 215лс 2014
Меню форума
Oleg - Йошкар-Ола 20 | 18:26 | Среда, 05 Декабря 2018
Don`t Worry, Be Happy
Администратор
Оффлайн
За материал по установке передней камеры
пользователь Radisvrn награждается знаком отличия "МАСТЕР"




Материал опубликован в Клубном журнале.
Прикрепления: 7179303.png(3.3 Kb)


Скачать визитки Club-Picanto
Как вставить фото в сообщение
Было 06.2008 Дорестайл LX 1.0 МКПП.
Стало 09.2013 Комфорт 1.0 МКПП
Меню форума
Radisvrn - Воронеж 21 | 21:15 | Среда, 05 Декабря 2018
Пользователь
Оффлайн
Oleg, Ну спасибо, не ожидал)))

Если кому-то ещё будет интересна реализация камеры переднего вида, заглядывющей за поворот, можно попробовать. В Китае есть коммутаторы камер, способные выводить изображение одновременно с нескольких. Если поставить спереди две через такую коробочку, может и получиться))
Сообщение отредактировал Radisvrn - Среда, 05 Декабря 2018, 21:15


Picanto X-Line 2018
Skoda Yeti 4wd DSG6 Stage1 215лс 2014
Меню форума
Fedorov - Н.Москва 22 | 11:58 | Пятница, 07 Декабря 2018
Модератор...
Оффлайн
Цитата Radisvrn ()
Управление идет через сигнализацию, задействовали кнопки круиза, все равно им не пользуемся. Одновременно с камерой включается передний парктроник.
Где на схеме кнопки круиз контроля?


Kia Picanto Luxe 2013г АКПП
1,3 CRDi
Меню форума
Radisvrn - Воронеж 23 | 12:07 | Пятница, 07 Декабря 2018
Пользователь
Оффлайн
Fedorov, нигде, иначе пришлось бы ещё рисовать схему сигнализации.
Есть провод, подключенный к катоду диода VD2 и реле. Как только там появляется 12В, реле переключает камеры. А как вы туда их подаёте - вопрос фантазии. Выключатель, реле, сенсорный выключатель, сигнализация - кому что нравится.

Да, нашел я ошибку на схеме - аноды диодов VD1 и VD2 должны быть соединены, вечером исправлю


Picanto X-Line 2018
Skoda Yeti 4wd DSG6 Stage1 215лс 2014
Меню форума
Oleg - Йошкар-Ола 24 | 22:35 | Пятница, 07 Декабря 2018
Don`t Worry, Be Happy
Администратор
Оффлайн
Цитата Radisvrn ()
вечером исправлю
Не получится - обращайся. Вместе поправим.


Скачать визитки Club-Picanto
Как вставить фото в сообщение
Было 06.2008 Дорестайл LX 1.0 МКПП.
Стало 09.2013 Комфорт 1.0 МКПП
Меню форума
Radisvrn - Воронеж 25 | 01:27 | Суббота, 08 Декабря 2018
Пользователь
Оффлайн
Цитата Oleg ()
Не получится - обращайся. Вместе поправим.
Обращаюсь, не получается

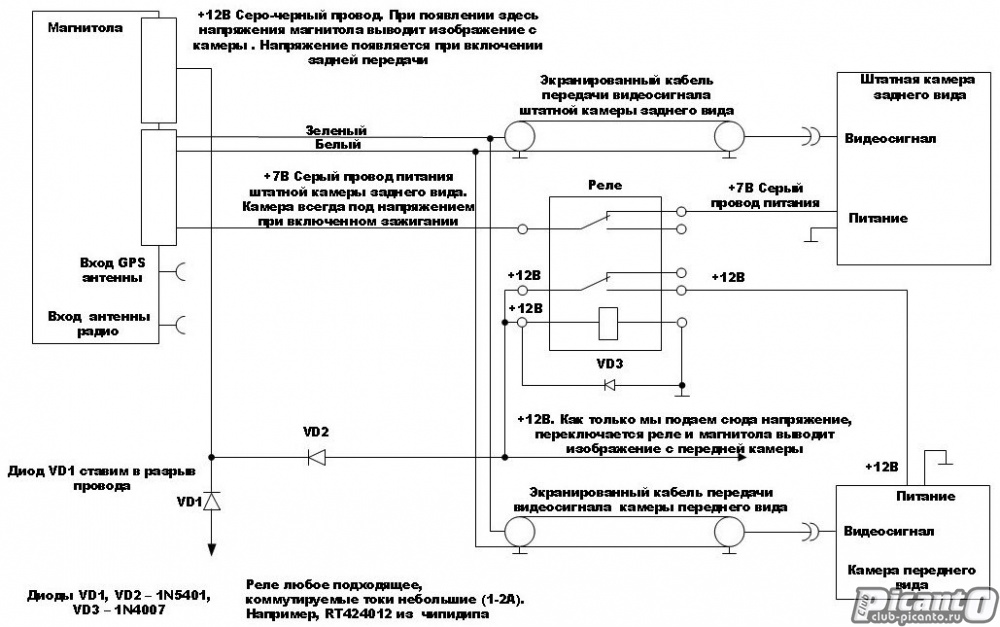

Прошу в 16 сообщении темы схему заменить на вот эту:
