Запитываем видеорегистратор от штатной проводки Kia Picanto 2011++
Гаечный ключ
29 Января 2015
3316
4
5.0
    Всевозможные полезные девайсы типа видеорегистраторов, радар-детекторов, навигаторов и т.д., питающиеся от бортовой сети автомобиля, обычно подключают в гнездо прикуривателя и штатную розетку. Если гнезд не хватает, то приходится пользоваться всевозможными разветвителями, коих в продаже появляется огромное количество.
    В результате - обилие проводов в салоне, куча которых вызывает массу неудобств.

    Наш одноклубник zeaxm из Ханты-Мансийска нашел наконец способ, как избавиться от этой постоянно мешающей паутины и клубков.

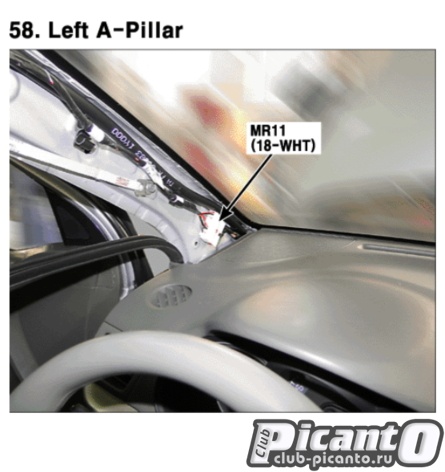

За обивкой левой передней стойки есть неиспользуемый разъём потолочного люка! С него можно запитать видеорегистратор и провода вывести к зеркалу.

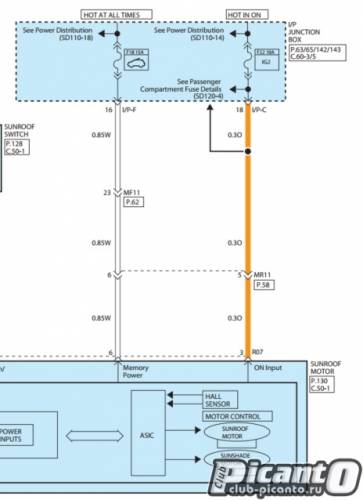

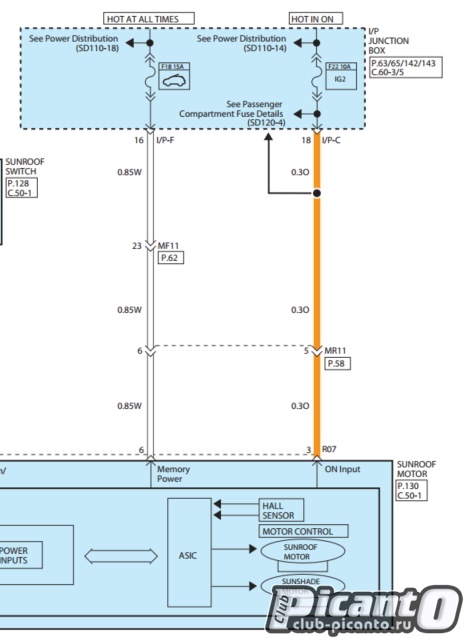

На схеме видно:
- на 6-м контакте постоянно питание
- на 5-м контакте при включении зажигания

По этой же фишке на 13-й контакт приходит постоянное напряжение салонного освещения с предохранителя, а на 12-й при открытии двери.



Фото взял со схем, на своей холодно фоткать, Я подключил на 5-й и массу регистратора, и он теперь включается, когда включено зажигание.


Теги:2011++, проводки, picanto, видеорегистратор, штатной, Запитываем, KIA, От


Загрузка...
Читайте также
    11 Ноября 2015
    1898
    5.0
    07 Декабря 2014
    13167
    7
    0.0

Комментарии (4)

avatar
А как снять её не сломав
avatar
Не бойся. Подцепи со стороны стекла или из-под резинки сбоку и аккуратно тяни. Лучше начать ссверху.
avatar
Нэйтри всё разъяснил здесь: http://www.club-picanto.ru/forum/85-3904-113604-16-1400314984
avatar
0
Увы... Так и не нашлись 12 в при включенном зажигании в этой колодке. Только постоянное питание при выключенном зажигании. Видимо опять корейцы что-то сэкономили.
Подключил комбо к предохранителю ACC в салоне, подсунув под его контакт провод +. А - запитал от ближайшего болта.
