Установка подсветки перчаточного ящика в Пиканто 2011++
18 Мая 2014
6897
1
5.0
|

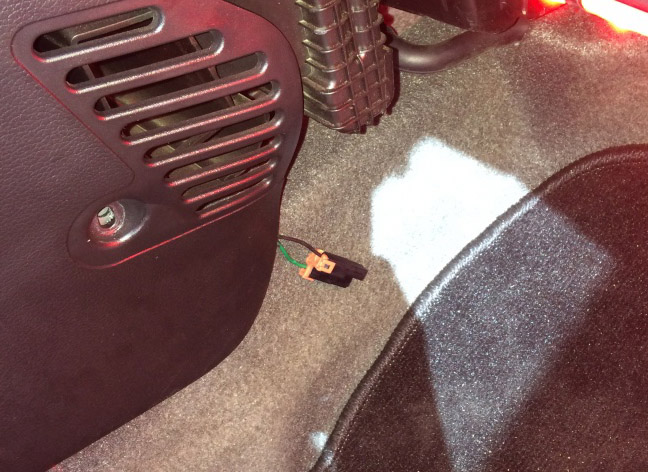

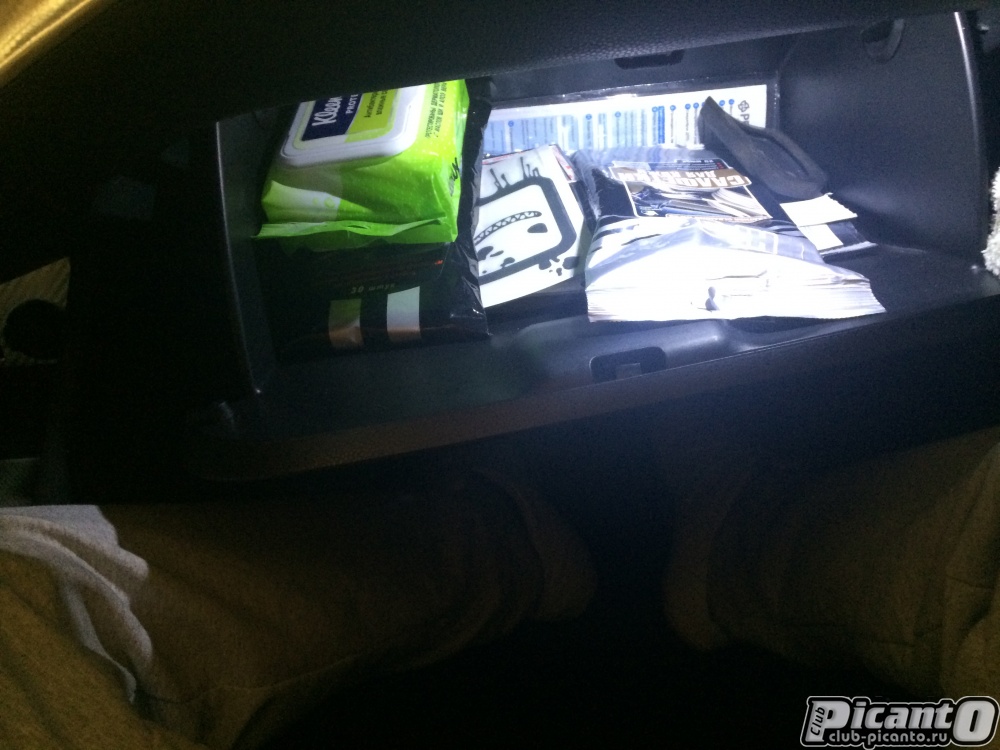

Так как в Picanto 2011++ нет подсветки бардачка (даже в топовой версии), решил исправить сей минус. Осмотрев проем бадачка и убедившись что места под плафон, как в предидущих Пикантах у нас нет, было решено использовать яркую светодиодную лампу на самоклейке (3М). Их сейчас полно во всех авто-магах разного размера и стоимости. Для ящика много света не требуется,подойдет и небольшая, ну и конечно концевик, а не кнопка, для удобства (как в нормальных автомобилях). Концевик лучше ставить изнутри (из Эстетических соображений), поэтому нужен с длинной кнопкой. Я выбрал подкапотный от восьмерки. Остается вопрос откуда питаться??? Т.к. у меня нет прикуривателя, стоит заглушка, подумал что должен валяться разъем от него за консолью. Отогнув немного боковину нашел (висит-молчит). Решено.

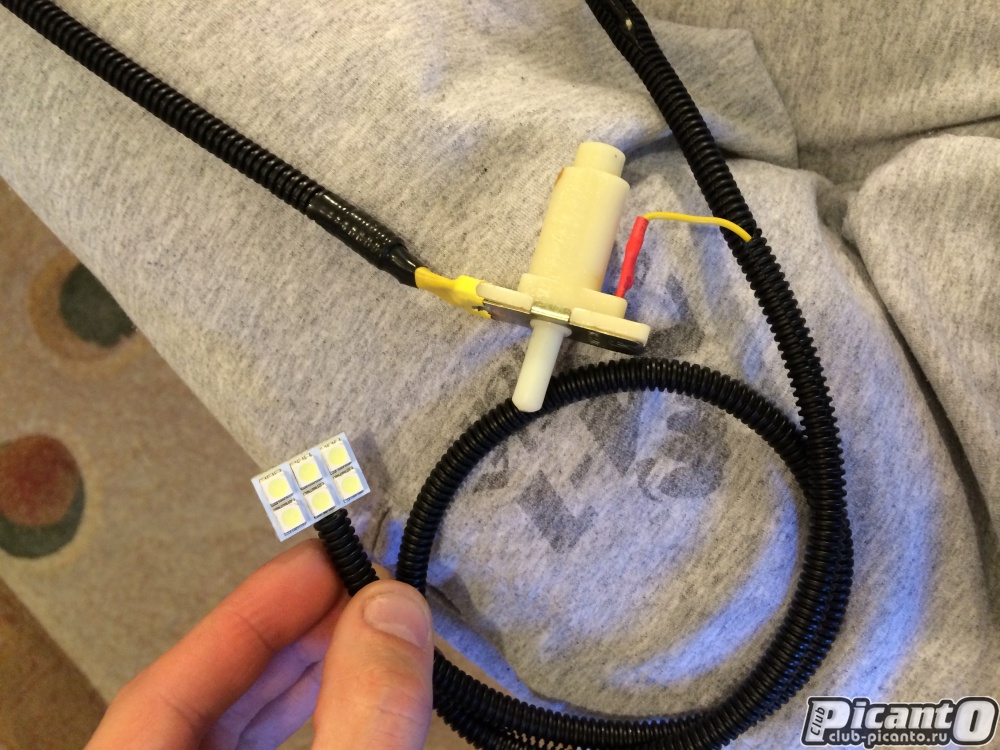

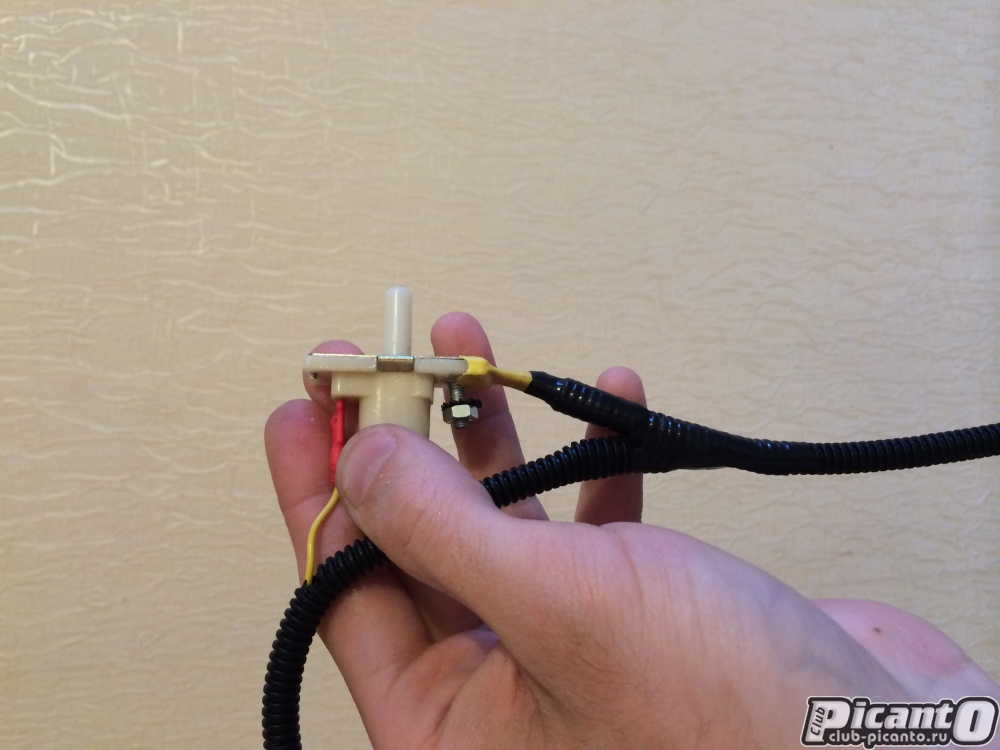

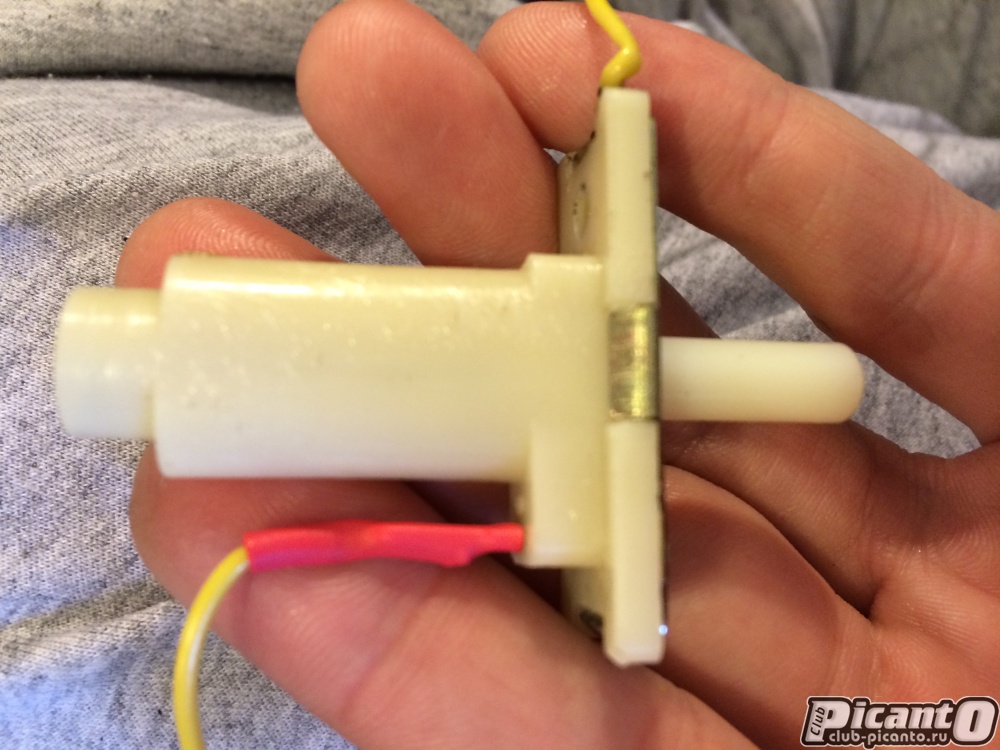

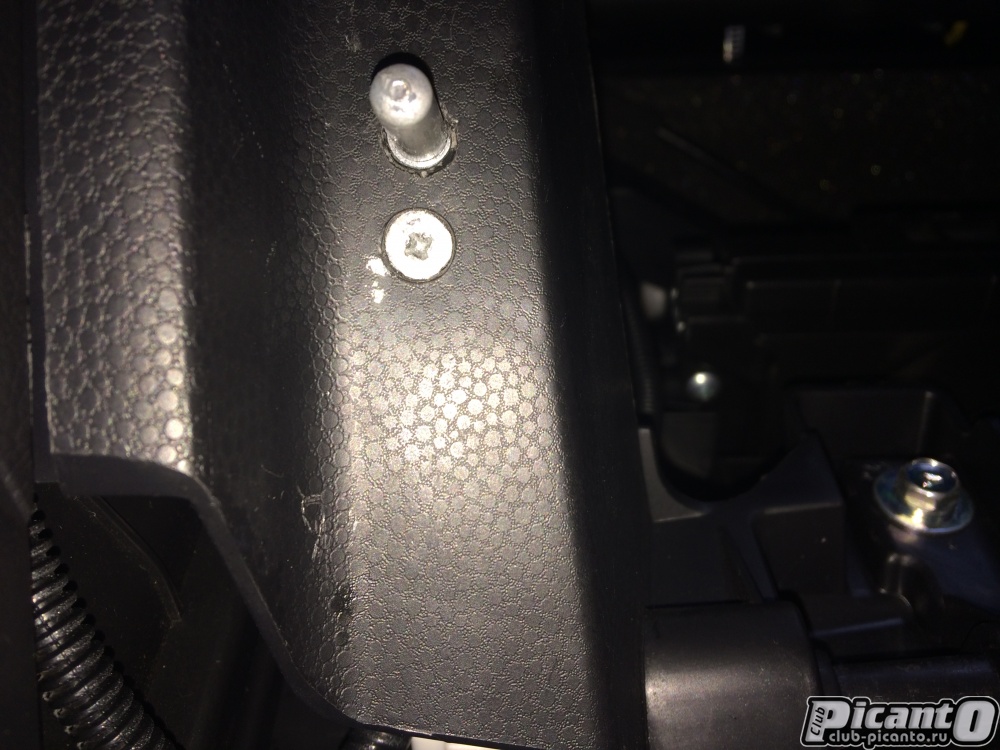

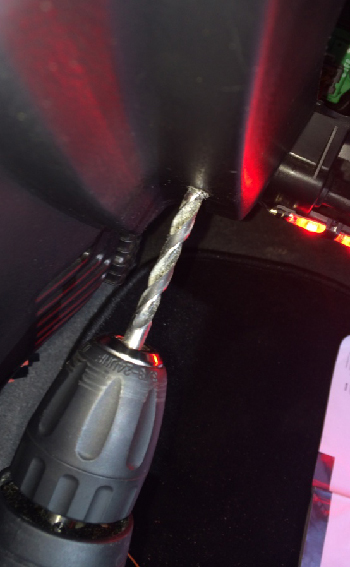

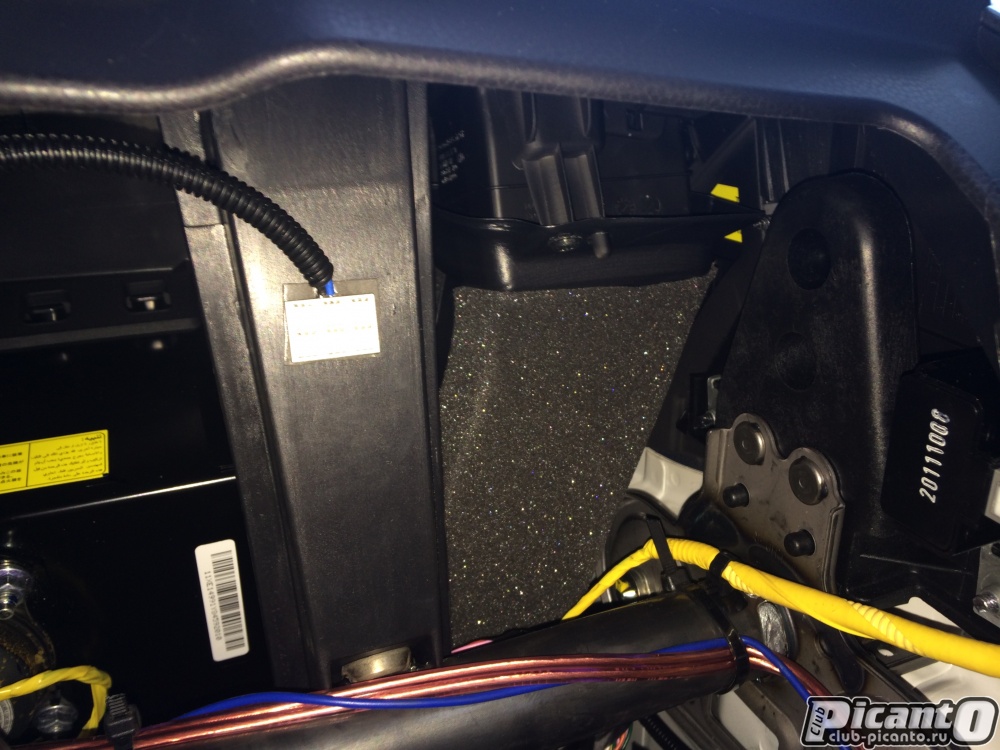

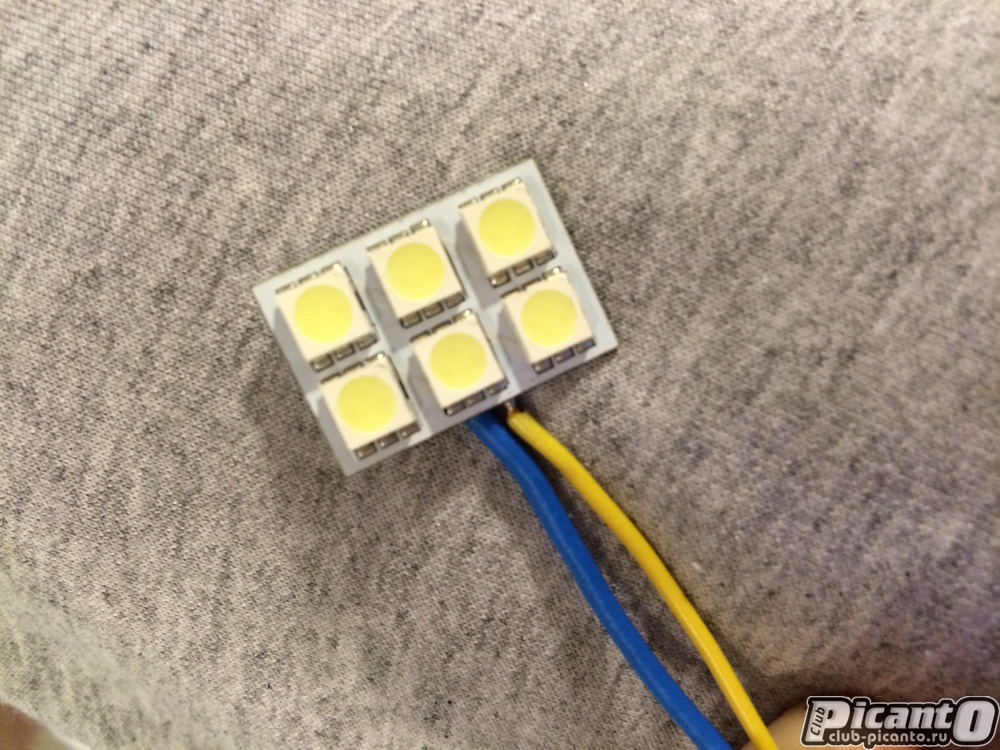

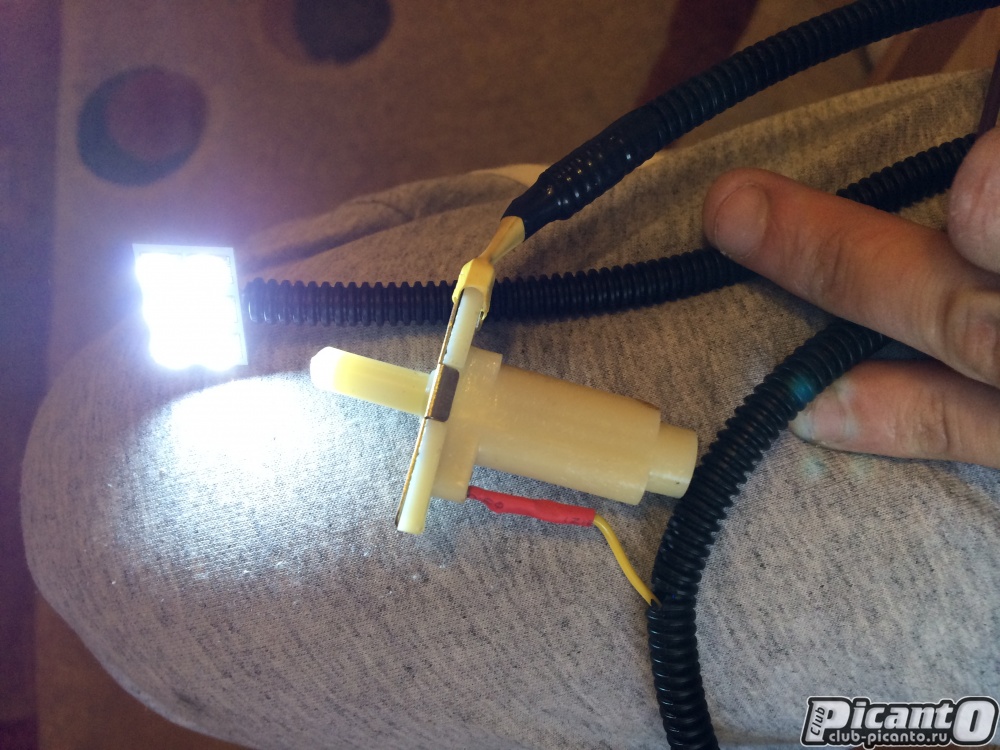

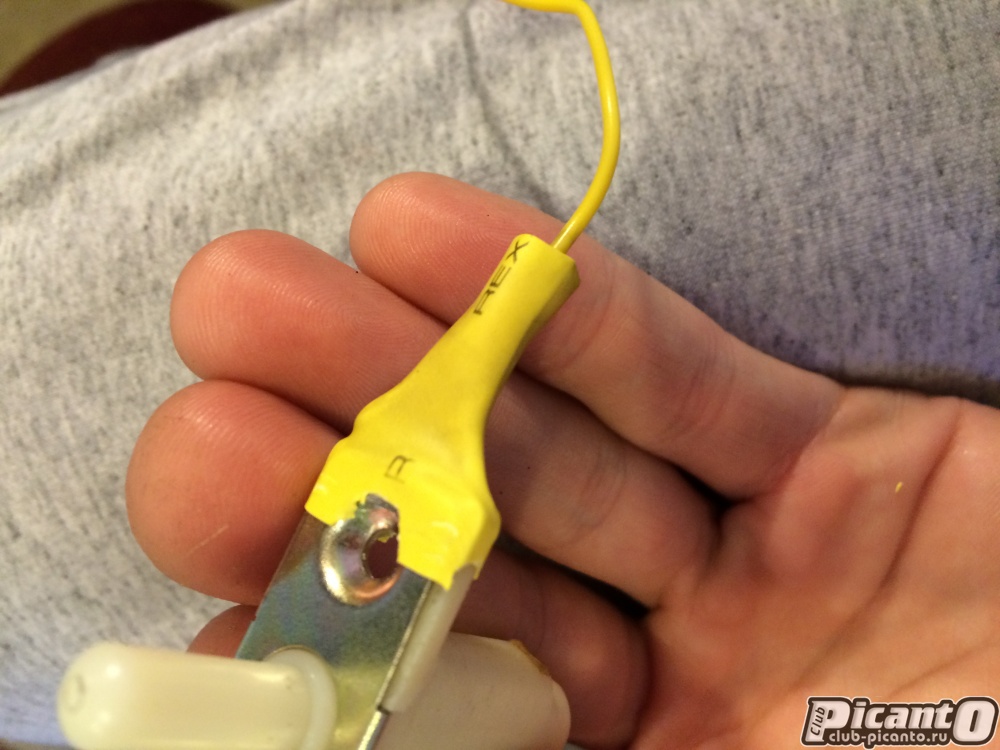

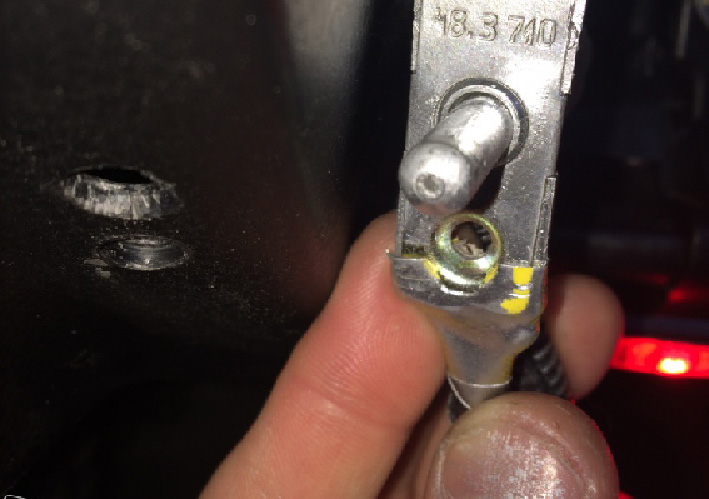

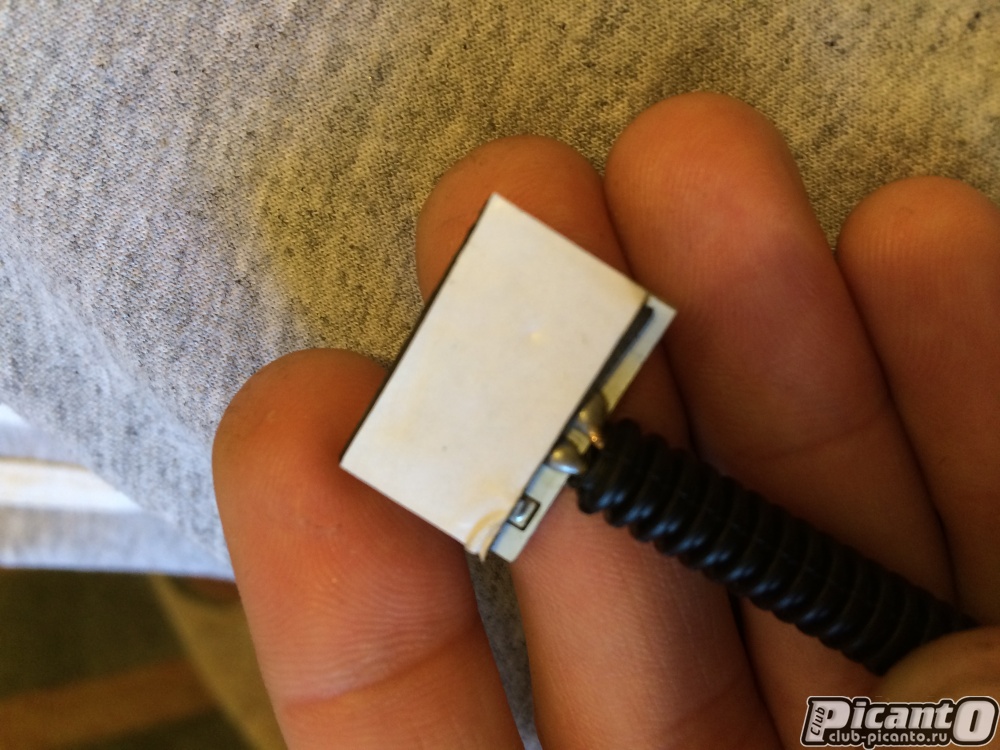

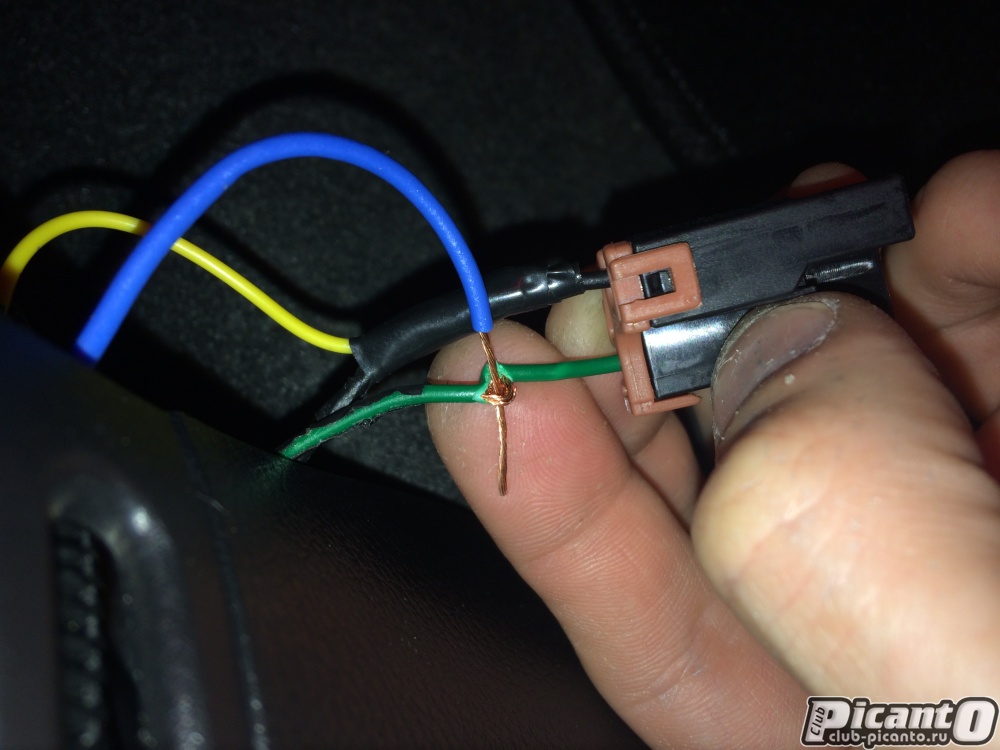

Лампочка светодиодная (на 6 светодиодов) 125р. Концевик от 21083 подкапотный 60р. провода 20р. гофра 30р. болтик,гровер,гайка 10р. 1. Убираем штатные провода лампочки и припаиваем свои отклеив самоклейку (цвета кому какие нравятся) в моем случае Синий "+" , Желтый " - ".  2. Так как концевик будем прикручивать к пластику (следовательно массы нет "-") припаиваем провод к металлический части концевика с одной стороны, с другой есть клемма. Или припаиваем к ней, или делаем с ней скрутку и изолируем (термоизоляцией ,изолентой).   3. Вкладываем проводав гофру, чтоб не висели и не брякали.  4. Приклеиваем самоклейку и вставляем болт (чтоб не потерять).   5. Проверяем свою конструкцию на работоспособность (подошел блок питания от машинки ребенка 10V.) .  6. Достаем на сколько возможно разъем прикуривателя.  7. Снимаем бардачек. Сверлим два отверстия в левом нижнем углу проема бардачка (можно аккумуляторным шуруповертом если не в гараже). Это место ближе к азъему.  Первое отверстие для выхода кнопки концевика (подберите сверло размером чуть больше диаметра кнопки). Второе под болтик крепления и рассверлите на 1/3 глубины под шляпку болтика,чтоб не торчала.  8. Врезаемся в проводку прикуривателя. Изолируем!  9. Крепим концевик (концевик вставляем кнопкой в отверстие побольше изнутри, болтик в отверстие поменше снаружи). Закручиваем гайку.  10. Клеим лампочку к пластиковой балке над замком бардачка справа, (или кому куда больше нравится) и ставим бардачек на место.  ГОТОВО!!!  От редакции Чтобы не сверлить облицовку, можно использовать геркон, которые продаются в радиодетальных магазинах.  Это такая стеклянная колбочка с впаянными в нее контактами, которые управляются магнитом. Геркон можно приклеить изнутри тем же двухсторонним скотчем 3М, а на ящике - подходящий магнит, хоть от тех, что висят в каждой кухне на холодильнике. P.S. Только надо подобрать геркон с нормально замкнутыми контактами! |
