Форум » Для членов клуба » Форум для Новеньких » как читать электросхемы (не понимаю некоторые обозначения на схеме)
как читать электросхемы
wanton - Белый 1 | 20:41 | Понедельник, 04 Июня 2018
Новенький
Оффлайн

Всем здравствуйте!

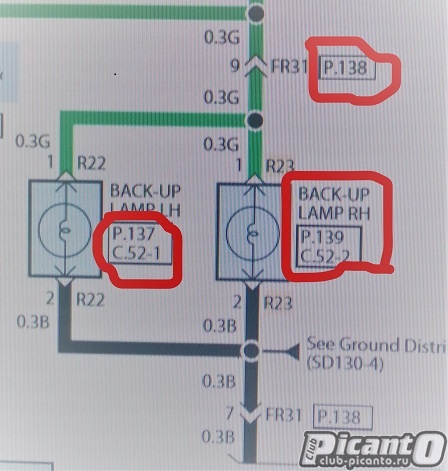

Скачал на этом форуме эл.схему Kia_Picanto_TA - ETM.pdf. Хорошая принципиальная схема + схема жгутов со всеми фишками.
Но вот некоторые обозначения мне непонятны(сам я далеко не электрик
обозначил красным...
это со стр. SD926-2
Конечный результат - хочу подключить к магистрали провода лампы заднего хода R22 камеру заднего хода ближе к фишке FR31(не хочу возиться с брызговиками+ снимать колесо :()
Пытаюсь _до_конца_ разобраться с непонятками.
Кто-то может помочь?
Идет какая то ссылка(?) [p.138] Сначала подумал, что ссылка на страницу(page) 138, но.... непохоже.
И что за с52-2? Сама лампа?

Добавлено (04 Июня 2018, 20:41)
---------------------------------------------
зы. почему то картинка задвоилась :(
Прикрепления: 1312992.jpg(77.1 Kb)
Сообщение отредактировал Oleg - Понедельник, 04 Июня 2018, 21:37
Меню форума
uncle_asa - Красногорск 2 | 21:27 | Понедельник, 04 Июня 2018
Пользователь
Оффлайн
Подозреваю, что P - это Picture - номер картинки.

Вообще, очень похоже, что этот квадратик кликабелен в PDF :)

А какая разница цепляться ближе к фишке или ближе к лампе? Мне кажется, что надо цепляться туда, где удобнее.


Красненький Престиж 18 года с наклейками 4x4club :)
Меню форума
Oleg - Йошкар-Ола 3 | 21:45 | Понедельник, 04 Июня 2018
Don`t Worry, Be Happy
Администратор
Оффлайн
Цитата wanton ()
Сначала подумал, что ссылка на страницу(page) 138, но.... непохоже.
Перед схемами в Руководстве по ремонту есть картинки узлов, в которых данный элемент находится. Так вот, 138 - это номер рисунка. А вот С52... = толком не знаю. Может страница раздела?

А лишнюю картинку убрать - это мы щаз...

Добавлено (04 Июня 2018, 21:35)
---------------------------------------------
Цитата uncle_asa ()
этот квадратик кликабелен в PDF
Если имеется ввиду Руководство по ремонту, что у нас в "файлах", то не кликается - это точно. Кому как не мне знать - я сам эту ПДФку делал из джипеговских файлов, которые один из одноклубников сканировал.

Добавлено (04 Июня 2018, 21:45)
---------------------------------------------
Ну спасибо! Открытие для меня сделали! Я про эти схемы к стыду своему, совершенно забыл.  <_<

Вобщем, С52... это картинки, которые после схем.
Ничего не кликается к сожалению.


Скачать визитки Club-Picanto
Как вставить фото в сообщение
Было 06.2008 Дорестайл LX 1.0 МКПП.
Стало 09.2013 Комфорт 1.0 МКПП
Меню форума
Cofeman - Питер 4 | 09:17 | Вторник, 05 Июня 2018
Пользователь
Оффлайн

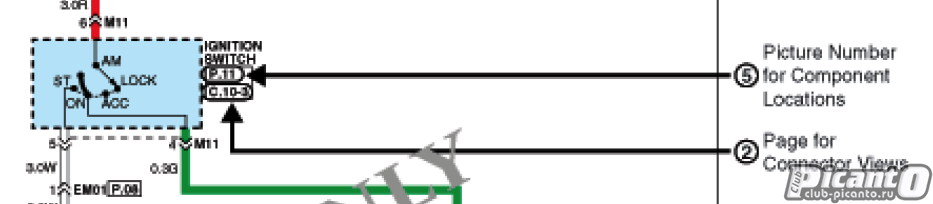

P.138 - номер картинки на схеме расположения компонентов
C.52-2 - страница схемы вида коннекторов
В мануале это на первой странице Introdution.
Только что-то эти номера не совпадают на схеме ни с чем...

В нашей Книге по ремонту схемы даже получше - с русскими пояснениями. Стр.364 смотри.





Добавлено (05 Июня 2018, 09:17)
---------------------------------------------

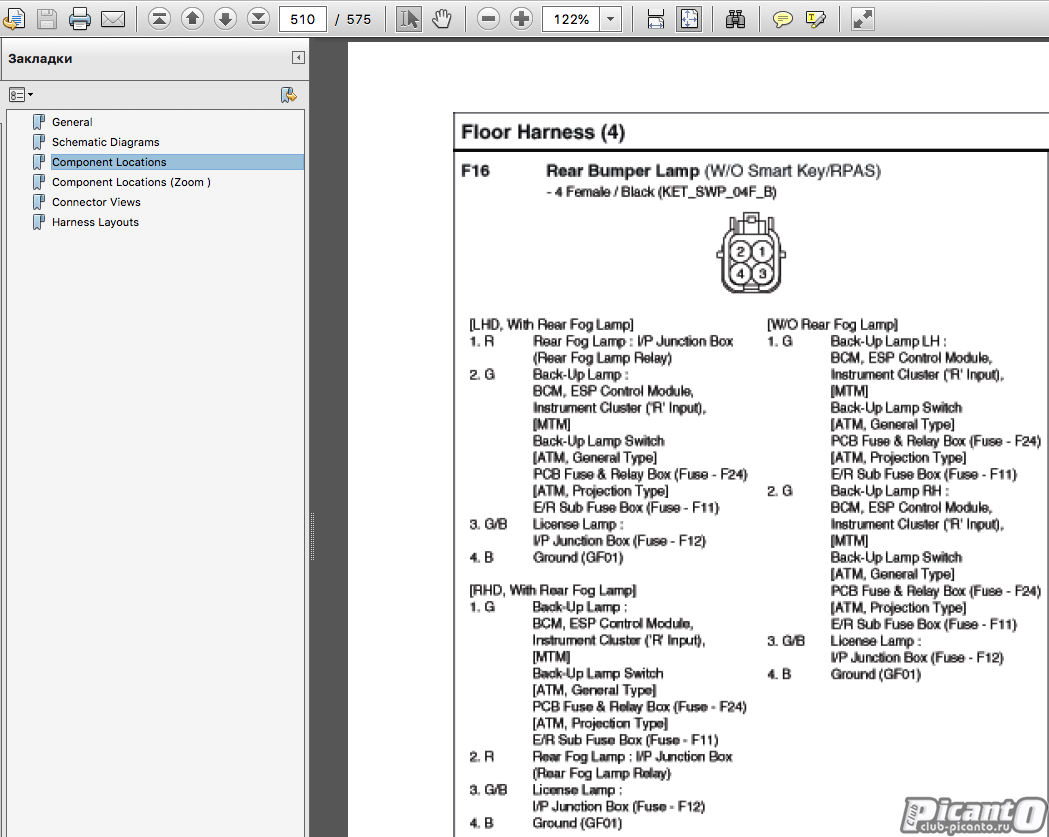

В ETA-мануале страница pdf-документа 510 -Rear bumper light

Прикрепления: 2668789.png(63.5 Kb) · 9579560.png(362.8 Kb) · 2779336.png(283.1 Kb)
Сообщение отредактировал Cofeman - Вторник, 05 Июня 2018, 09:19


Маленькая серебряная пулька калибра 1,2...
New Picanto TA 2011+, 5D, максималка!
Меню форума
wanton - Белый 5 | 15:19 | Среда, 06 Июня 2018
Новенький
Оффлайн
Всем спасибо. Сам разобрался на сл.день! :')
Именно - не page , а picture!
1 стр (с легендами) руководства я видел, но неверно и перевел и понял.
p.138 это картинка(вернее ФОТО) самого узла. Очень удобно.
а с.52-2 это сама фишка. Только они в этой инструкции нумеруются как СV52-2!!!(начиная со стр. 450)
И есть еще увеличенные фото(Zoom)/ Удобно. Я хоть и не эелектрик, но разобрался.
Всем спасибо. Только сегодня зашел. Думал, что никто не ответил, т.к. подписался на эту тему и поставил чек-бокс "присылать на мыло при ответе". Мыло пустое до сих пор :(

зы. в догонку: а что такое сзади "smart key bumper antenna"? :-0
Вполне себе адекватный , доброжелательный форум  <_<  :)  ^_^


Цитата
В нашей Книге по ремонту схемы даже получше - с русскими пояснениями. Стр.364 смотри.
Спасибо! скачал тоже, но думал, что там только "железо" . Обязательно посмотрю...
Цитата Oleg ()
Кому как не мне знать - я сам эту ПДФку делал из джипеговских файлов, которые один из одноклубников сканировал.
 а за ЭТО -отдельный респект!!!
Сообщение отредактировал wanton - Среда, 06 Июня 2018, 15:31
Меню форума
Oleg - Йошкар-Ола 6 | 18:05 | Среда, 06 Июня 2018
Don`t Worry, Be Happy
Администратор
Оффлайн
Цитата wanton ()
smart key bumper antenna
Яндекс-переводчик говорит, что это "умная Ключевая антенна бампера". Именно так, с большой буквы К. :D
Может это парковочные датчики он так обозвал?


Скачать визитки Club-Picanto
Как вставить фото в сообщение
Было 06.2008 Дорестайл LX 1.0 МКПП.
Стало 09.2013 Комфорт 1.0 МКПП
Меню форума
Cofeman - Питер 7 | 22:50 | Среда, 06 Июня 2018
Пользователь
Оффлайн
Smart key bumper antenna - это приемник, который считывает ключ для отпирания багажника или если вы его в багажнике забыли. Тогда Пика пищит и напоминает о забытом ключе. При этом багажник она не запирает.
Но худо будет тому, кто оставит в багажнике ключ с севшей батареей.
Сам так попался, когда ключ сел и оказался в багажнике.
Машинка не пискнула, заперла багажник и ... поехал я за вторым ключом домой с работы.


Маленькая серебряная пулька калибра 1,2...
New Picanto TA 2011+, 5D, максималка!
Меню форума
Oleg - Йошкар-Ола 8 | 10:47 | Четверг, 07 Июня 2018
Don`t Worry, Be Happy
Администратор
Оффлайн
Вот они, вылазят, недостатки навороченных машин!
Я всегда говорил, что чем проще, тем лучше.


Скачать визитки Club-Picanto
Как вставить фото в сообщение
Было 06.2008 Дорестайл LX 1.0 МКПП.
Стало 09.2013 Комфорт 1.0 МКПП
Меню форума
uncle_asa - Красногорск 9 | 18:09 | Среда, 13 Июня 2018
Пользователь
Оффлайн
Цитата Oleg ()
Если имеется ввиду Руководство по ремонту, что у нас в "файлах", то не кликается - это точно. Кому как не мне знать - я сам эту ПДФку делал из джипеговских файлов, которые один из одноклубников сканировал.
 А сканировал он их с распечатанного гипертекстового документа, где они были кликабельны :)


Красненький Престиж 18 года с наклейками 4x4club :)
Меню форума
Oleg - Йошкар-Ола 10 | 18:48 | Среда, 13 Июня 2018
Don`t Worry, Be Happy
Администратор
Оффлайн
Цитата uncle_asa ()
А сканировал он их...
...с книги издательства "Монолит", напечатанной типографским способом и купленной в книжном магазине. Причем качество книги оставляло желать...


Скачать визитки Club-Picanto
Как вставить фото в сообщение
Было 06.2008 Дорестайл LX 1.0 МКПП.
Стало 09.2013 Комфорт 1.0 МКПП
Меню форума
Cofeman - Питер 11 | 20:32 | Среда, 13 Июня 2018
Пользователь
Оффлайн
В том мануале, что я выложил недавно, ссылки синего цвета кликабельны, но у меня по ним никуда не переходит, правда у меня не винда. Попробуйте у себя?
